Elektrodynamischer Körperschall-Schüttel-Apparat, Hochfrequenzerschütterungs-Prüfvorrichtung
Product Details
| Individuelle Unterstützung: | OEM | Marke: | Asli |
|---|---|---|---|
| Herkunftsort: | Guangdong, China | Leistung: | Elektronisch |
| Zertifikat: | ISO 9001: 2008 | Verpackungsmaterial: | Polyholzkoffer |
| Vibration: | 3 Achse | Vibrationskraft: | Angepasst |
| Tischgröße: | Angepasst | Maximale Last: | 100 kg |
| Hervorheben |
Elektronischer Körperschall-Schüttel-Apparat,3 Achsen-Körperschall-Schüttel-Apparat,Elektrodynamische Erschütterung Shaker Table |
||
Product Description
Elektrodynamischer Vibrationsmechanischer Schüttler (EVMS) - ein Hochfrequenz-Vibrationsprüfer, der für präzise Sinus-, Zufalls- und Stoßprüfungen über die Achsen X, Y und Z entwickelt wurde.Gebaut mit einer doppelmagnetischen Schaltkreisstruktur und einem fortschrittlichen dynamischen Kreis-SkelettDieses System bietet eine zuverlässige Leistung für anspruchsvolle Labor-, Forschungs- und industrielle Anwendungen.
- Ein gut konzipiertes dynamisches Kreis-Skelett mit einer höheren axalen Resonanzfrequenz.
- Das Zwei-Magnet-Schaltkreis-Design sorgt für ein geringes Magnetflussleckage, eine kompakte Struktur und ein rationales Layout.
- Rocker-Rolllager mit importierungsorientierter Verbundkörpersteifheitsorientierung für eine überlegene exzentrische Belastbarkeit.
- Trunnion Isolationsgrundlage für den Hormongebrauch, mit bequemer mobiler Installation.
- Das fortschrittlichste Bewegungssystem gewährleistet eine hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Die statische und die dynamische Steifheit des Lagerballons werden minimiert, wodurch die Tragfähigkeit des Vibrationstabels erhöht und die Leistung bei niedrigen Frequenzen verbessert wird.
| Sineusantrieb | 300 kgf |
|---|---|
| Zufälliger Schub | 300 kgf |
| Schlagantrieb | 600 kgf |
| Frequenzbereich | 2 ̊2500 Hz |
| Fortgesetzte Vertreibung | 25 mm |
| Schlagverschiebung | 25 mm |
| Höchstgeschwindigkeit | 10,8 m/s |
| Höchstbeschleunigung | 981 m/s2 |

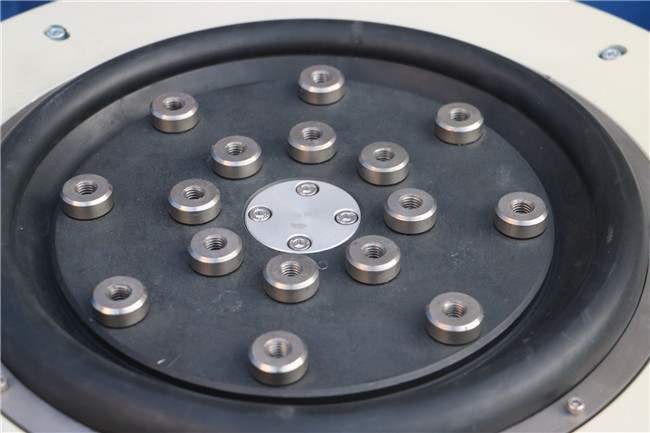

| Durchmesser der beweglichen Spule | Φ150 mm |
| Erlaubtes Exzentrikmoment | > 196 N·m |
| Verbindungsstellen für Last | 6 Punkte |
| Äquivalente Masse der beweglichen Teile | 3 kg |
| Größe der Schraube (Standard) | M8 |
| Schraubenaufbau (Durchmesser, Umfang) | 8 auf Φ100 mm, 8 auf Φ200 mm |
| Frequenz der axalen Isolierung | 3 Hz |
| Höchstlast | 120 kg |
| Leckage des Magnetstroms | < 1 mT |
| Abmessungen (ohne Verpackung) (L × W × H) | 730 mm × 550 mm × 650 mm |
| Gewicht der Vibrationstabelle | 450 kg |
Der elektrodynamische Schwingungsmechanische Schüttler ist für Bildung, Forschung und Labor konzipiert.Selbstgenerierte Skelett-Aktionskreise, Luftunterstützung, Rollenlager, lineare Führung und Trunnion-Isolation, dieses System führt X-, Y- und Z-Drei-Achsen-Sinusvibrationstests und Breitband-Zufallsvibrationstests durch.Es unterstützt auch die klassische Pulsprüfung (half-sinus, trapezförmige, Sägezahnwelle) und Stoßreaktionsspektrumsprüfungen.
Diese Produkte werden in den Bereichen Verteidigung, Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte und Haushaltsgeräte weit verbreitet.

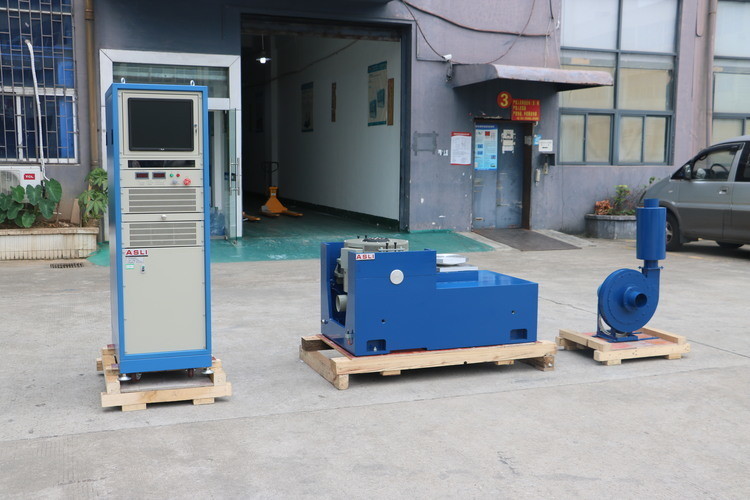

Die Prüfmaschine für Hochfrequenz-elektromagnetische Vibrationen besteht aus folgenden Komponenten:
- Vibrationsprüfbank
- Leistungsverstärker
- Kühlventilator

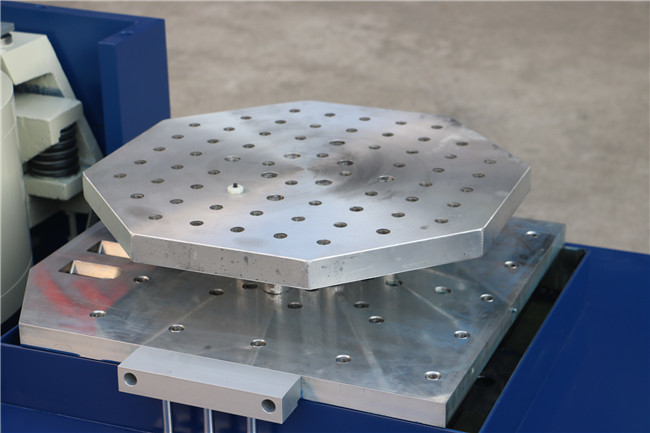

- Schiebetisch
- Vertikaler Expandor
- Innerhalb einer kleinen Ladebank, um eine höhere Beschleunigung und Arbeitsfrequenz zu erzielen, wodurch die Ladefähigkeit und Leistung der gesamten Maschinenbank verbessert werden.
- Horizontale und Vibrationsbänke sind ein integraler Typ mit einer perfekten Struktur, die eine einfache Installation und Einstellung bietet.
- Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
- Eingebaute Ölpumpe mit guter Struktur und einfacher Bedienung.
Die VT-Vertikal-Erweiterungsbank- und spezifizierten Klemmen sind präzise berechnet und aufwendig konzipiert, um sicherzustellen, dass der Kunde die beste Leistung nach perfekten Spezifikationen erhält.
Product Highlights
Der elektrodynamische Vibrationsschüttler ASLI ES-3 bietet 3-Achsen-Tests, 2–2500 Hz, 300 kgf Schub, 120 kg Last. ISO 9001-zertifiziert, OEM-anpassbar. Ideal für Forschung und Entwicklung in den Bereichen Luft- und Raumfahrt, Verteidigung und Elektronik.
