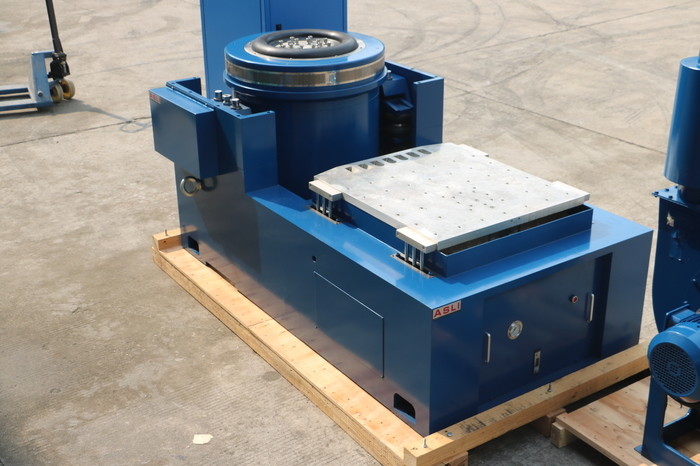

3 Achsen-mechanische Shaker Table Vibration Machine Electrodynamics-Prüfvorrichtung
Product Details
| SINE-KRAFT: | 6000N | Geschwindigkeit: | 10,6 m/s |
|---|---|---|---|
| Verlagerung: | 25 mm | Frequency: | 3 ~ 3500 Hz |
| Beförderung: | 180 kg | Beschleunigung: | 100 g |
| Verstärkung: | 230 mm | ||
| Hervorheben |
6000N mechanischer Shaker Table,Elektrodynamischer mechanischer Shaker Table,Mechanischer elektrodynamischer Erschütterungs-Schüttel-Apparat |
||
Product Description
Der Hochfrequenz-Vibrations-Shaker nutzt moderne Technologien, einschließlich einer doppelmagnetischen Schaltkreisstruktur, selbstgenerierten Skelett-Aktionskreisen, Luftunterstützung,Rollenlager und lineare Führung, und Trunnion-Isolation. Es ist in der Lage, X-, Y- und Z-Drei-Achsen-Sinusoid-Vibrationstests und Breitband-Zufalls-Vibrationstests durchzuführen,sowie klassische (halb-sinus) Puls- und StoßreaktionsspektrentestsDiese Ausrüstung wird in den Bereichen Verteidigung, Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, Elektro- und Haushaltsgeräte eingesetzt.
- Nennkraft:Sineuskraft 6000N; Zufallskraft 6000N; Stoßkraft 12000N
- Frequenzbereich:5Hz bis 3500Hz unterstützt feste Frequenz, Vorwärts- und Rückwärtssuechen, Sinus-, Zufalls- und Stoßmodi
- Schleusenfrequenzmodus:Linear, logarithmisch, hin und her, feste Frequenz
- Überprüfungsfrequenz:1 bis 32767
- Zeit der Frequenz:Festfrequenz/einmalige 1 ‰ 3600 Minuten; Schiebfrequenzkurven können angezeigt werden
- Maximal Beschleunigung:1000 m/s2 (ohne Belastung)
- Max. Ladung:180 kg
- Max. Verlagerung:25 mm p-p (ohne Belastung), doppelte Spitze
- Schlagverschiebung:25 mm
- Gewicht der beweglichen Spirale:60,5 kg
- Vibrationsanweisung:Vertikal
- Vibrationswelle:Sineus, zufällig, Schock
- Durchmesser der beweglichen Spule:Φ230 mm
- Abmessung des Schwingungssystems (mm):W850 × H750 × D550 mm
- Schwingungssystemgewicht:590 kg
- Vibrationsgenerator 1 Satz
- Vibrationskontroller 1 Satz
- Kommunikationsverbindungskammer 1 Satz
- DA-6 Leistungsverstärker 1 Satz
- Erregungskraft 1 pc
- Treiber-Software 1 Satz
- Kühlsystem 1 Satz
- Industriecomputer 1 Satz
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Hinweis: Das Modell ES-6 ist als primäre Konfiguration hervorgehoben.
- Gut gestaltetes dynamisches Kreis-Skelett, mit einer höheren axalen Resonanzfrequenz.
- Das Zwei-Magnet-Schaltkreis-Design sorgt für ein geringes Magnetflussleckage, eine kompakte Struktur und ein rationales Layout.
- Rocker Rod-Rolllager mit gerader und importierungsorientierter Kompositionskörpersteifheitsorientierung, die eine ausgezeichnete exzentrische Belastbarkeit bieten.
- Trunnion Isolationsgrundlage für den Hormongebrauch, mit bequemer mobiler Installation.
- Das fortschrittlichste Bewegungssystem gewährleistet eine hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Die statische und dynamische Steifheit des Lagers erhöht die Tragfähigkeit des Vibrationstabels und verbessert die Leistung bei niedrigen Frequenzen.
