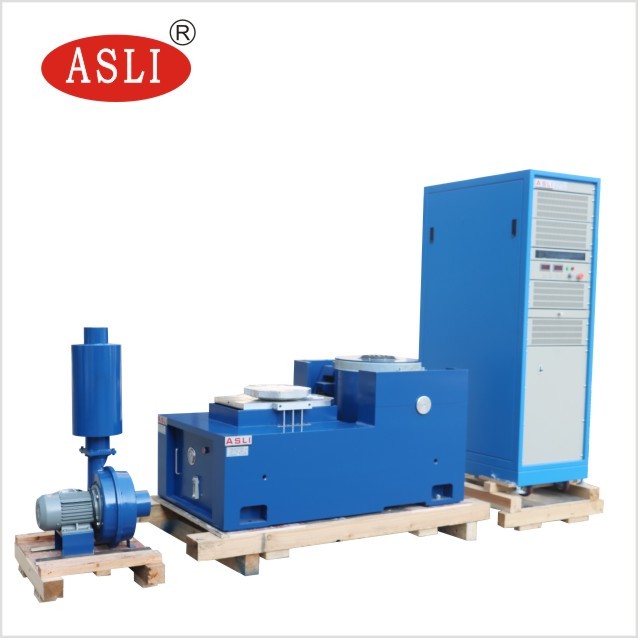

ISTA-/ASTM-Paket-Stärke-Integritäts-gelegentliche Erschütterung Shaker Tester Customized
Product Details
| Anwendung: | Materialien, Autoteile, Verpackung, Haushaltsprodukte | Stromspannung: | 380V |
|---|---|---|---|
| Kundendienst bereitgestellt: | Technischer Video-Support, Online-Support, Ingenieure, die für die Wartung von Maschinen im Ausland | Anwendbare Branchen: | Verteidigungsindustrie, zivile Industrie, elektronische Geräte, Automobilindustrie, Ersatzteile, Ele |
| Produktname: | Vibrationstestsystem | Shaker-Kraft: | 60 kN |
| Geeignet für: | Maximale ladende Einzelteile des Tests 500kgs | Frequenzbereich: | 3 ~ 2800 Hz |
| Hervorheben |
ASTM-Paket-Erschütterungs-Test,Erschütterungs-Test des Paket-380V,ISTA-Hochfrequenzerschütterungs-Schüttel-Apparat |
||
Product Description
Dieser maßgeschneiderte Zufalls-Vibrations-Shaker-Tester wurde entwickelt, um die Festigkeitsintegrität des Pakets gemäß den ISTA- und ASTM-Standards zu bewerten.Es bietet ein zuverlässiges technisches Mittel zur Validierung der Verpackungsleistung während des gesamten Vertriebszyklus.
Das System hilft Ihnen, die folgenden Ziele in Ihrem Paketprüfprogramm zu erreichen:
- Überprüfung der Eignung für Endverwendungen
- Hilfe bei der Lösung von Problemen bei den derzeitigen Verpackungskonzepten
- Identifizierung möglicher Kosteneinsparungen bei Verpackungsmaterialien und -verfahren
- Bereitstellung eines technischen Mittels zum objektiven Vergleich von Paketoptionen
- Feststellen oder überprüfen, ob die Anforderungen einer Spezifikation, einer Verordnung oder eines Vertrages erfüllt sind
- Bereitstellung von Standarddaten für die Qualitätssicherungsdokumentation
- Nachweis für Produkthaftung, Patente oder Produktansprüche
- Vorhersage der Leistung eines Pakets während der Verteilung und Verwendung durch Ihre Kunden
Um uns zu helfen, das für Ihre Anfrage am besten geeignete Modell zu empfehlen, stellen Sie bitte die folgenden Angaben vor und senden Sie diese mit Ihrer Anfrage:
- Beschreibung des Exemplars
- Prüfmasse der Probe
- Abmessungen der Probe
- Prüfprofil (falls vorhanden)
- Höchstbeschleunigung der Prüfung
- Prüfrichtung: X-, Y- und Z-Achsen oder nur Z-Richtung
| Systemspezifikation | |
|---|---|
| Systemmodell | ES-60 |
| Frequenzbereich (Hz) | 3 ~ 2800 |
| Nennkraft (N) | 60000 |
| Nennkraft Random (N) | 60000 |
| Nennkraft (N) | 120000 |
| Höchstbeschleunigung Sinus (m/s2) | 1000 |
| Höchstbeschleunigung Random (m/s2 rms) | 1000 |
| Höchstbeschleunigung ∼ Stoß (m/s2) | 2000 |
| Höchstgeschwindigkeit Sinus (m/s) | 1.8 |
| Höchstgeschwindigkeit Schlag (m/s) | 1.8 |
| Höchstbewegungsmenge (mm p-p) | 51 |
| Masse der beweglichen Spirale | 50 kg |
| Abmessung der beweglichen Spirale | Durchmesser 450 mm |
| Maximale Belastung | 750 kg |
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (kg) | Bewegliche Spirale (kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3'3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3'3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3'3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3'3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3'3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3'2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Beispiel für das Profil der zufälligen Vibrationsprüfung
- Gut gestaltetes dynamisches Kreis-Skelett, mit einer höheren axalen Resonanzfrequenz.
- Zwei-magnetische Schaltkreise mit geringer Magnetflussleckage, kompakter Struktur und rationaler Anordnung.
- Rocker-Rollenlager mit gerader und importierungsorientierter Kompositkörpersteifigkeit, die eine ausgezeichnete exzentrische Belastbarkeit bieten.
- Trunnion Isolationsgrundlage für den Hormongebrauch, mit bequemer mobiler Installation.
- Die fortschrittliche Technologie im beweglichen System sorgt für eine hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Statische und dynamische Steifheit des Lagers mit einem kleinen Balloneneffekt, was die Vibrationskapazität erhöht und die Niederfrequenzleistung verbessert.

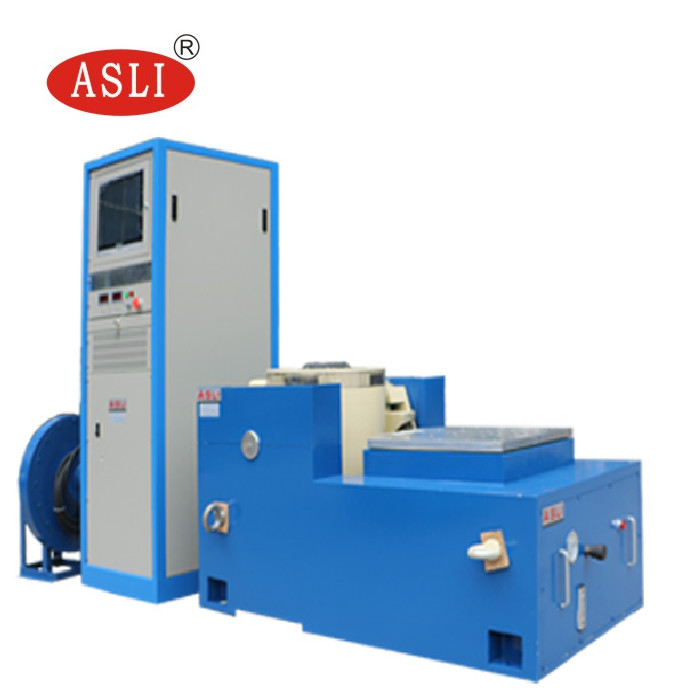

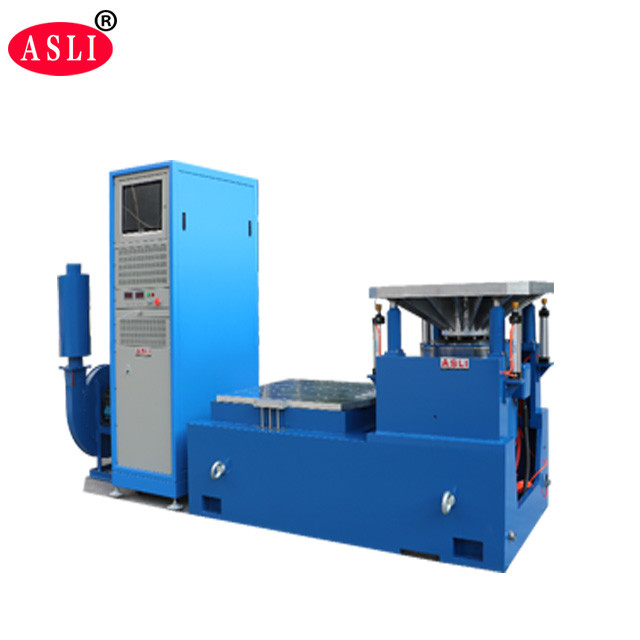

Horizontale Schwingungstabelle (X- und Y-Achsenprüfung)

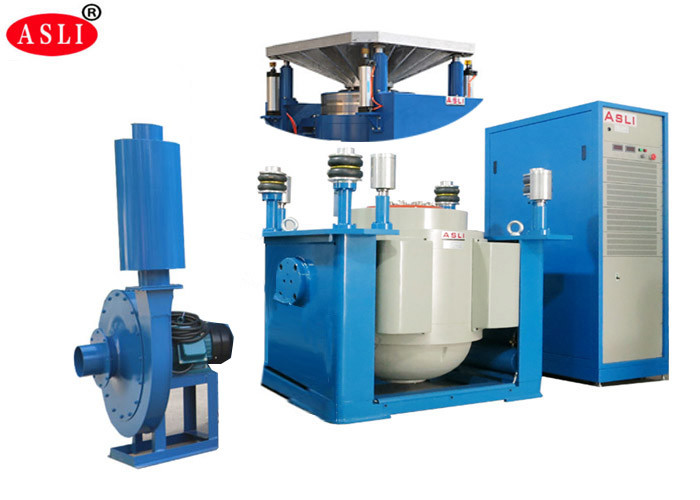

Technische Parameter der vertikalen Vibrationstabelle (Z-Achstest)
Kundenbesuch bei ASLi Company
Product Highlights
ISTA/ASTM Vibrationsschüttlertester mit 60 kN Kraft, 3–2800 Hz Bereich und 500 kg Maximallast. Verfügt über ein langlebiges Zwei-Magnetkreis-Design, hohe Zuverlässigkeit und verbesserte Kühlung. Bietet maßgeschneiderte Optionen, globalen After-Sales-Support und erfüllt internationale Standards für Paketintegritätstests.
