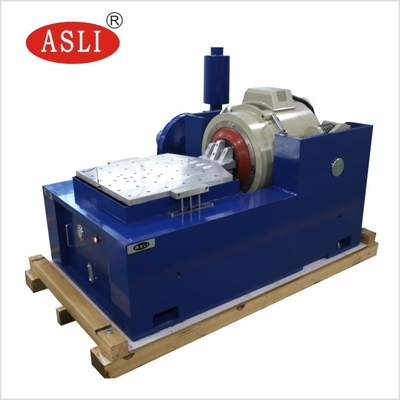

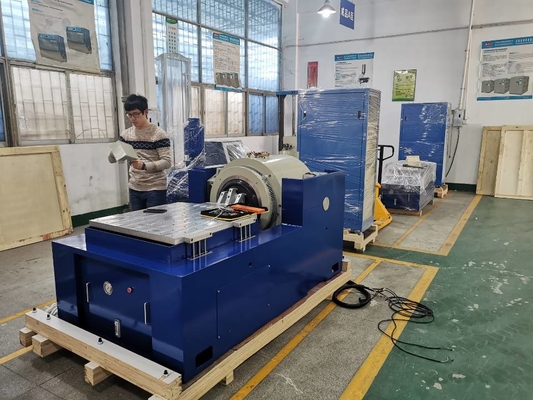

JIS-D1601-1995 Standard elektrodynamischer HochfrequenzShaker System For Automobile Parts
Product Details
| Standard erfüllen: | JIS-D1601-1995 | Herkunftsort: | Guangdong, China |
|---|---|---|---|
| Leistung: | Elektronisch | Anwendung: | Autoteile |
| Vibration: | 3 Achsen | Vibrationskraft: | Maßgeschneidert |
| Tischgröße: | Maßgeschneidert | Maximale Belastung: | 750 |
| Hervorheben |
750kg Max Load Electrodynamic Shaker System,Automobil elektrodynamischer Shaker System,Elektrodynamischer Schüttel-Apparat der Erschütterungs-JIS-D1601-1995 |
||
Product Description
Herunterladen des Hochfrequenz-Vibrationsprüfstands ES-30 (PDF)

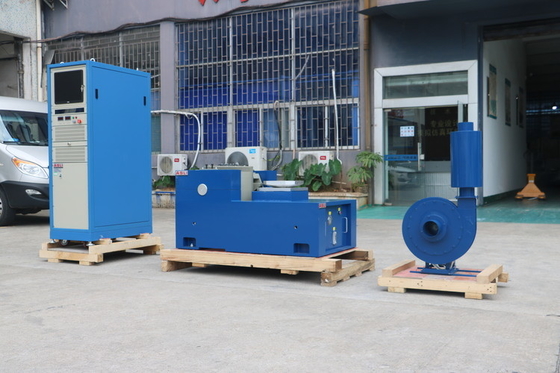

- Luftgekühlte elektrodynamische Schüttler

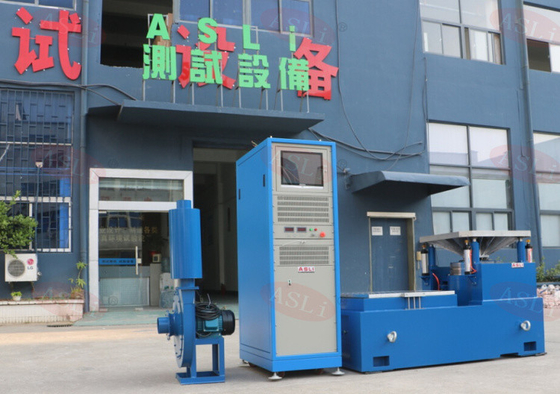

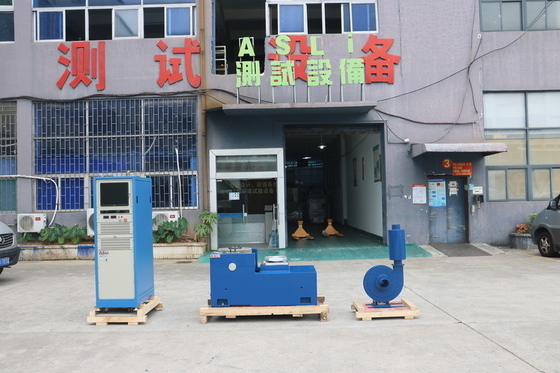

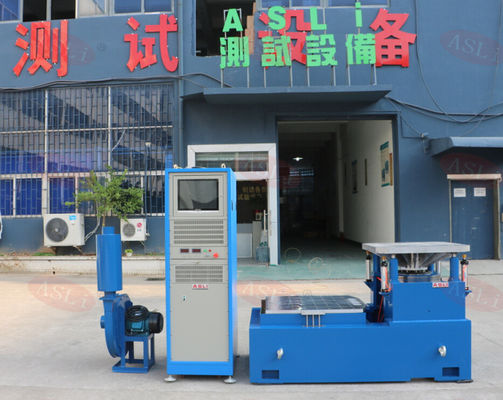

- Vibrationssteuerung und Leistungsverstärker in einem All-in-One-Schrank integriert
- Erreicht 2400 Newton Spitzensinusantrieb
- X-, Y- und Z-Drei-Achsen-Prüfung
| Parameter | Wert |
|---|---|
| Maximale Sinus-Erregungskraft | 5000 kg.f Spitzenwert |
| Maximale zufällige Schwingungskraft | 5000 kg.f. r.m.s. |
| Maximale Schlagschwingungskraft | 10000 kg.f Spitzenwert |
| Frequenzbereich | Gleichstrom ~ 4000 Hz |
| Höchstverlagerung | 75 mm p-p (Pick-to-Pick) |
| Höchstgeschwindigkeit | 10,8 m/s |
| Höchstbeschleunigung | 100 G (980 m/s2) |
| Erste Resonanzfrequenz | 3500 Hz |
| Höchstlast | 750 kg |
| Durchmesser der beweglichen Spule (Arbeitsmessendurchmesser) | 450 mm |
| Qualität der beweglichen Spirale | 50 kg |
| Schraube | 13 × M8 |
| Leckage des Magnetstroms | < 10 Gauss |
| Abmessungen | 800 mm × 800 mm × 800 mm (vertikale Maschine) |
| Gewicht | ca. 1500 kg |
| Merkmal | Einzelheiten |
|---|---|
| Funktion | Temperatur, Luftdruck, Verschiebung, Überspannung, Überstrom, Eingangsunterspannung, äußerer Fehler, Steuerungsstromversorgung, Logik und fehlender gleicher Eingangssicherung |
| Merkmal | Einzelheiten |
|---|---|
| Hardware-Konfiguration | 2-Kanal-Eingang, 1-Kanal-Eingang |
| Steuerrechner | Computer für Industriezwecke mit LCD-Display (einschließlich Tastatur und optische Maus) |
| Software | Chinesisch/englischsprachige Bedienoberfläche; Zeit-Domain- und Frequenz-Domain-Analyse; Signalquelle; Sinus-Sweep-Frequenzanalyse; automatische WORD-Testberichterstattung;Anzeige und Speicherung von Signal und Daten■ Einstellung und Analyse von Prüfparametern |
| Betriebssystem | Windows 2000 oder XP |
| Beschleunigungssensor B&W | Frequenzbereich: 1~2000 Hz; Empfindlichkeit: 50 mV/g; Temperaturbereich: −24 °C bis 250 °C |
| Parameter | Wert |
|---|---|
| Stromquelle | 3 Phasen, 380 V / 50 Hz |
- Festfrequente sinusförmige Vibrationen
- Vibrationen durch Fegen
- Zufällige Vibrationen
- Klassischer Schock
- Umweltprüfungen
- Stressscreening-Tests
- Vibrationsprüfung
- Einfache Installation kann vom Benutzer durchgeführt werden
- Benutzeroberfläche: LCD-Touchscreen für den lokalen Modus und PC-Windows (über Ethernet) für den Fernmodus
- Lokaler Modus: Schneller Start vordefinierter Prüfungen; Dutzende von Prüfvorgaben können gespeichert werden
- Fernbetrieb: Vollständiger Betrieb des Systems einschließlich der Prüfungserklärung, Speicherung der Prüfvorgaben, Prüfsteuerung, Überprüfung der Prüfdaten und Dokumentation
Das Hochfrequenz-elektrodynamische Shaker-System wird hauptsächlich für Produktschwingungs- und Stoßumgebungstests, Umweltbelastungsscreening-Tests und Zuverlässigkeitsprüfungen verwendet.Der Elektromagnetische Vibrationsprüfer ist in voller Übereinstimmung mit den Prüfstandards für Batterien ausgelegt., Simulation von Vibrationsbedingungen unter angegebenen Parametern.Die Batterie oder das Batteriepaket wird an der Vibrationstabelle befestigt und in drei sich gegenseitig senkrechten Richtungen mit der vorgeschriebenen Frequenz unterworfen.Die Batterie darf während des Tests nicht undichten, Kapazität verlieren, brechen, in Brand gehen oder explodieren.
Der Anwendungsbereich der Schwingungstests ist extrem breit und umfasst Leiterplatten, Batterien, Flugzeuge, Schiffe, Raketen, Raketen, Autos, Haushaltsgeräte und andere Industrieprodukte.
Wenn Sie weitere Informationen über das JIS-D1601-1995 Standard-Hochfrequenz-elektrodynamische Shaker-System für Automobilteile benötigen, wenden Sie sich bitte an uns.
