Sinus und gelegentliches großes Verschiebungs-Erschütterungs-Test-System mit Prüfer für MIL-STD 810F
Product Details
| Sinuskraft: | 40000n | Geschwindigkeit: | 2,0 m/s |
|---|---|---|---|
| Verschiebung: | 51mm | Frequenz: | 3 ~ 2000Hz |
| Laden: | 500 kg | Beschleunigung: | 100g |
| Anker: | 450mm | ||
| Hervorheben |
Test-System der Erschütterungs-40000N,Sinus-Erschütterungs-Test-System,Prüfstand der Erschütterungs-2000HZ |
||
Product Description
Herunterladen des Hochfrequenz-Vibrationsprüfstands ES-30 (PDF)

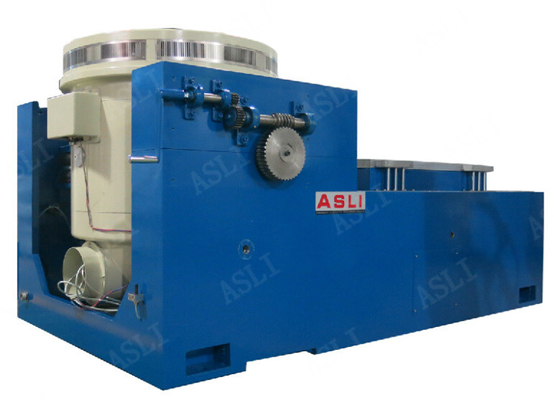

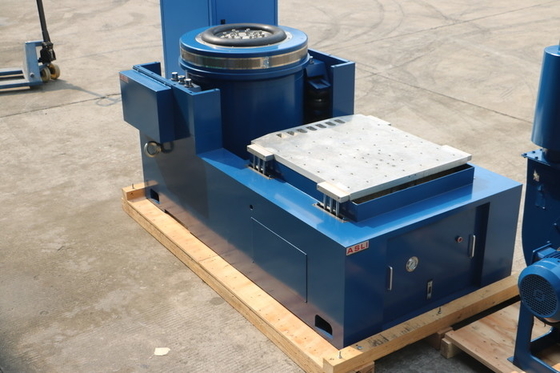

Das Vibrationsprüfsystem mit Sine- und Zufalls-Großverschiebung mit Regler ist für die MIL-STD 810F-Konformität ausgelegt. This high-frequency electromagnetic vibration shaker evaluates resonant frequencies of product and package designs while simulating the random vibration encountered during distribution or in-use environmentsDas System ist einfach zu bedienen und führt eine breite Palette von Vibrationsprüfungen gemäß den Anforderungen der Regierung, der Industrie und der Unternehmen durch.
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS und andere.
- Elektronische Geräte für die Automobilindustrie
- Maschinen und Apparate für die Herstellung von Geräten oder Geräten
- Fahrzeugspeicherbatterien
- Elektroausrüstung für Fahrzeuge
- Motoren für Automobilindustrie
- Wasserlösliche Dielektrische Batterien
- Sicherheitsventile
- Kompressoren für die Klimatisierung
Die Prüfbedingungen umfassen im Allgemeinen den Frequenzbereich der Vibrationsprüfung, die Vibrationsgröße, die Vibrationsdauer, die Vibrationsrichtung, den Vibrationstyp (sinusoidale, zufällige oder gemischte Vibrationen),und PrüfverträglichkeitsgrenzwerteEs ist festzustellen, ob die Prüfung in einer Richtung (und gegebenenfalls in der Reihenfolge der Prüfungen in den Richtungen X, Y und Z) oder in drei Richtungen gleichzeitig durchgeführt werden soll.
- Eine kombinierte Struktur aus Prüfkammer und Kühlsystem mit kompaktem und anmutigem Design; unabhängige Konsole.
- Bequeme Bedienung; Originalkühlkompressor und Hauptzubehör aus dem Ausland importiert.
- Importierte Farb-LCD-Touchscreen-Steuerung mit automatischer Steuerung von Temperatur- und Luftfeuchtigkeitprogrammen.
- Ausgestattet mit RS232-Telekommunikationsoberfläche.Benutzer können zwischen verschiedenen Modellen von Vibrationsprüfbänken wählen, um sicherzustellen, dass neben einer guten Kühl- und Wärme- und LuftsiegelungDiese Vibrationsbank verfügt außerdem über eine bemerkenswerte Wirkung von mechanischen Vibrationssicherheitsprüfgeräten und Stoßschwingungen.
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Gut gestaltetes dynamisches Kreis-Skelett, mit einer höheren axalen Resonanzfrequenz.
- Zwei-Magnet-Schaltkreise, Magnetflux-Leckage gering, kompakte Struktur und rational.
- Rocker Rod-Rollerlager gerade und importorientierte Verbundkörpersteifheitsorientierung, exzentrische Tragfähigkeit.
- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
- Die fortschrittliche Technologie bewegt sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
- Neue Kanalgestaltung und Verbesserung der Kühleffekte.
- Statische Steifheit, dynamische Steifheit des Lagerballons, Erhöhung der Tragfähigkeit des Vibrationstabels, Verbesserung der Niederfrequenzleistung.
Wenn Sie weitere Informationen über das Sinus- und Zufalls-Vibrations-Testsystem mit Steuerung für MIL-STD 810F benötigen, wenden Sie sich bitte an uns.
Product Highlights
40000 N Sinus-/Zufallsvibrationstestsystem für MIL-STD 810F, 3–2000 Hz, 51 mm Verschiebung, 500 kg Last, 100 g Beschleunigung. Langlebig, effizient, mit importiertem Controller und benutzerdefinierten Optionen. Erfüllt MIL-STD, ISO, ASTM, IEC.
