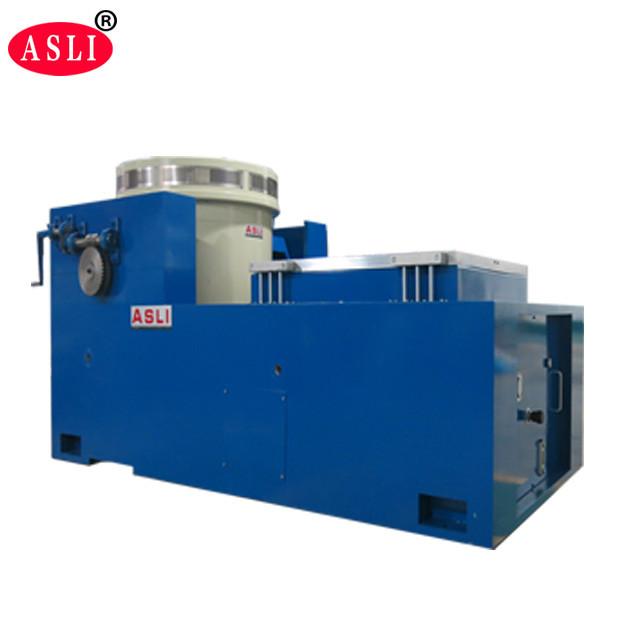

Luft kühlte 40KN Erschütterung Shaker Test System mit 1000 x 1000mm der vibrierenden Tabelle ab
Product Details
| Sinuskraft: | 40kn | Geschwindigkeit: | 1,8 m/s |
|---|---|---|---|
| Verschiebung: | 51mm | Frequenz: | 3 ~ 2000Hz |
| Laden: | 500 kg | Beschleunigung: | 100g |
| Anker: | 450mm | Tischgröße: | 1000 x 1000mm |
| Hervorheben |
40KN Erschütterung Shaker System,Luft abgekühlte Erschütterung Shaker System,1000x1000mm Erschütterung Shaker Table |
||
Product Description
The Air Cooled 40KN Vibration Shaker Test System with a 1000 × 1000 mm vibrating table is a high-frequency electromagnetic vibration testing solution designed for both vertical and horizontal excitationEs wird weit verbreitet zur Bewertung der Resonanzfrequenzen von Produkt- und Verpackungskonstruktionen sowie zur Simulation der zufälligen Vibrationen, die während der Verteilung oder im Einsatz auftreten, verwendet.Das System ist einfach zu bedienen und kann eine breite Palette von Vibrationsprüfungen nach Regierung, Industrie und Unternehmensspezifikationen.
Herunterladen der Vibration Temperature Test Machine THV-Volume PDF
Ein Schüttler ist ein elektromagnetisches Gerät, das zum Vibrationsprüfen verwendet wird, um die zu prüfende Struktur zu erregen.Vibrationsschüttler sind in verschiedenen Konstruktionen erhältlich, um verschiedenen Prüfbedingungen gerecht zu werden.
- Eine kombinierte Struktur aus Prüfkammer und Kühlsystem mit einem kompakten und anmutigen Design mit einer unabhängigen Konsole für einen bequemen Betrieb.
- Original-Kühlkompressor und Hauptzubehör aus dem Ausland.
- Importierte Farb-LCD-Touchscreen-Steuerung mit automatischer Steuerung von Temperatur- und Luftfeuchtigkeitprogrammen.
- Ausgestattet mit einer RS-232-Telekommunikationsoberfläche. Um den individuellen Anforderungen des Kunden gerecht zu werden, können die Benutzer aus verschiedenen Modellen von Vibrationsprüfbänken wählen, um eine gute Kühlleistung zu gewährleisten.
- Wärme- und Luftsiegelungssystem dieser Vibrationsbank verfügt auch über eine bemerkenswerte Wirkung von mechanischen Vibrationen, Zuverlässigkeitsprüfgeräten und Stoßvibrationen.
Verpackungsschwingungstafel / Schwingungstafelprüfer für Autoteile
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Der Schüttler kann auch mit einer Temperatur-Feuchtigkeitsprüfkammer für umfassende Umwelt- und Vibrationsprüfungen kombiniert werden.
| Modell | THV-408 ((A~F) |
|---|---|
| Innerer Bereich | W600 × H850 × D800 (mm) |
| Außendimension | W850 × H1950 × D2100 (mm) |
| Temperaturbereich | Niedrige Temperatur: (A: 25oC; B: 0oC; C: -20oC; D: -40oC; E: -60oC; F: -70oC) Höchsttemperatur: 100 °C (150 °C) |
| Luftfeuchtigkeit | 20%~98% R.H. (10%~98% R.H. / 5%~98% R.H. ist eine spezielle optionale Bedingung, erfordert einen Entfeuchtungsgerät) |
| Analysegenauigkeit / Verteilungseinheitlichkeit von Temperatur und Feuchtigkeit | 0.1oC; 0,1% RH / ±2,0oC; ±3,0% RH |
| Genauigkeit der Temperatur- und Luftfeuchtigkeitskontrolle | ±0,5 °C; ±2,5% RH |
| Temperaturanstieg / Abfallgeschwindigkeit | Temperaturanstieg ca. 0,1°C bis 3,0°C/min. Temperaturrückgang ca. 0,1°C bis 1,5°C/min. (Die Abfallgeschwindigkeit Min. 1,5oC/min ist eine spezielle Wahlbedingung) |
| Internes und Äußeres Material | Das Material der Innenbox ist SUS 304# Edelstahl; die Außenbox ist Edelstahl oder SEE kaltgewalztes Stahl mit Lackbeschichtung. |
| Isoliermaterial | Widerstandsfähig gegen hohe Temperaturen, hohe Dichte, Chlorformat, Ethylacetat-Schaum-Dämmstoffe |
| Kühlsystem | Windkühlung oder Wasserkühlung / Kompressor mit einem Segment (-40oC), Kompressor mit einem Doppelsegment (-70oC) |
| Schutzvorrichtungen | Sicherungsfreier Schalter, Überlastschalter für Kompressor, Hoch- und Niederspannungs-Kühlmittelschalter, Überfeuchtigkeits- und Übertemperaturschalter, Sicherungen, Fehlerwarnsystem,Warnschutz für die kurzzeitige Lagerung von Wasser |
| Zusätzliches Zubehör | Innentür mit Betriebsloch (optional), Aufzeichner (optional), Wasserreiniger, Entfeuchter |
| Vibrationsprüfgeräte | Wählen Sie die geeignete Vibrationsprüfbank entsprechend den Prüfbedingungen des Kunden aus. |
| Macht | AC380V 3-Phase-5-Leitung, 50/60Hz |
- Gut gestaltetes dynamisches Kreis-Skelett, mit einer höheren axalen Resonanzfrequenz.
- Zwei Magnetkreise, geringes Magnetfluxleck, kompakte und rationale Struktur.
- Rolllager mit Schaukelstangen mit gerader und importierungsorientierter Verbundkörpersteifigkeit mit exzentrischer Belastbarkeit.
- Trunnion Isolationsgrundlage für den Hormongebrauch, mit bequemer mobiler Installation.
- Weiterentwickelte Technologie, um die hohe Zuverlässigkeit des dynamischen Kreises sicherzustellen.
- Neues Kanaldesign zur Verbesserung des Kühleffekts.
- Statische und dynamische Steifheit des Lagerballons, wodurch die Tragfähigkeit des Vibrationstabells erhöht und die Leistung bei niedrigen Frequenzen verbessert wird.
Product Highlights
Luftgekühlter 40KN-Vibrationsschüttler mit 1000x1000mm Tisch, 3-2000Hz, 500kg Last, 100g Beschleunigung. Ideal für Modal- und Dauertests. Verfügt über einen importierten Touchscreen-Controller, eine R232-Schnittstelle und kann mit Temperatur-Feuchtigkeitskammern für umfassende Zuverlässigkeitstests kombiniert werden.
