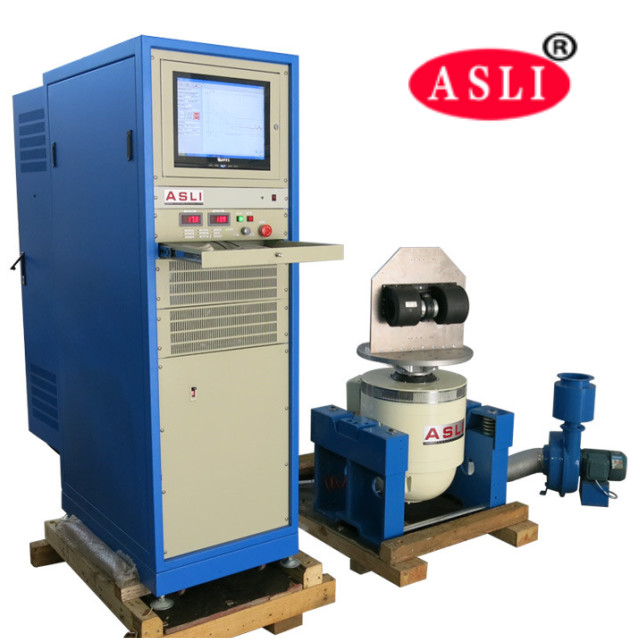

Sinus- und Zufallstest-Vibrationsrütteltisch mit kleiner Schwingspule
Was beeinflusst die benötigte Schubkraft für den Vibrationstisch?
Beschreibung des Prüfobjekts
Prüfobjekt Prüfmasse
Prüfobjekt Abmessungen
Prüfprofil, falls verfügbar
Max. Beschleunigung des Tests
Test in X,Y,Z-Richtung oder nur in Z-Richtung
ModellspezifikationLuftgekühlte Vibrationsprüfanlage Dynamischer Rütteltisch mit kundenspezifischer Probenbefestigung
| Systemspezifikation | |||
| Systemmodell: | ES- 3 | ||
| Frequenzbereich: | 3~3500 | ||
| Nennkraft | Sinus N | 3000 | |
| Zufall N | 3000 | ||
| Schock N | 6000 | ||
| Max. Beschl. | Sinus (m/s2) | 1000 | |
| Zufall (m/s2 eff) | 1000 | ||
| Schock (m/s2) | 2000 | ||
| Max. Geschw. | Sinus (m/s2) | 1.6 | |
| Schock (m/s2) | 1.6 | ||
| Max. Weg. | Maximale Auslenkung mm (Sp-Sp) |
25 | |
| Schwingspule | 3,5 kg | ||
| Abmessungen der Schwingspule | Durchmesser 230 mm | ||
| Max. Last: | 100 kg | ||
Weitere verfügbare Rütteltisch-Auswahlmöglichkeiten
| Modell |
Nenn-Sinus Kraft (N) |
Nenn-Zufall Kraft (N) |
Frequenz Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) |
Nennweg (Sp-Sp)mm |
Max. Belastung (Kg) | Schwingspule (Kg) |
Abmessungen der Schwingspule (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Vibrationsbeispiel für Zufallstest
Merkmale:
1. Gut gestaltetes dynamisches Kreisgerüst mit einer höheren axialen Resonanzfrequenz.
2. Zweimagnetkreis, geringe magnetische Flussleckage, kompakte und rationale Struktur.
3. Kipphebel-Rollenlager gerade und importorientierte Verbundkörper-Steifigkeitsorientierung, exzentrische Lastkapazität.
4. Trunnion-Isolationsfundament für den Hormongebrauch, einfache Installation und Mobilität.
5. Fortschrittliche Technologie im Bewegungsablauf, um die hohe Zuverlässigkeit des dynamischen Kreises zu gewährleisten.
6. Neues Kanaldesign und verbesserter Kühleffekt.

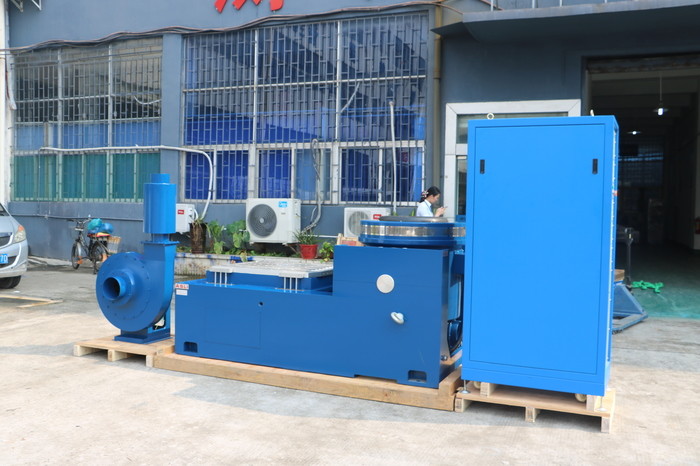

7. Statische Steifigkeit, dynamische Steifigkeit des Lagers kleiner Ballon, erhöht die Kapazität des Vibrationstisches, verbessert die Tieffrequenzleistung.Technische Parameter des horizontalen Vibrationstisches (X,Y-Achsen-Test)

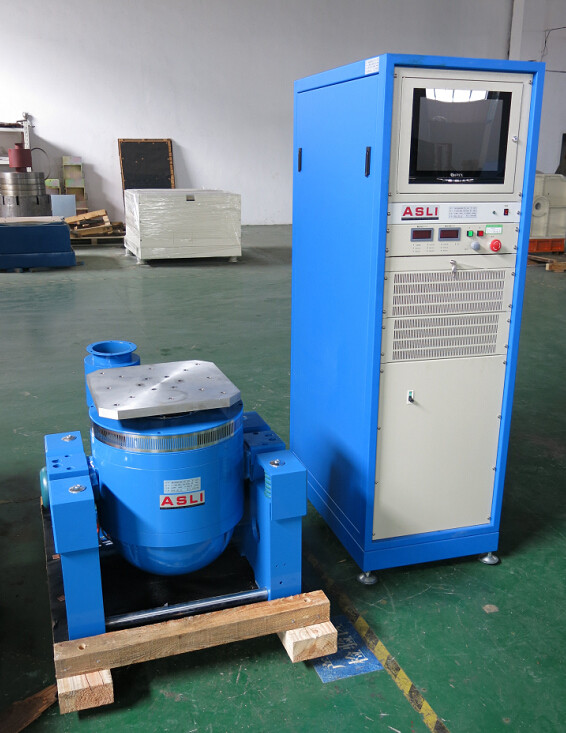

Technische Parameter des vertikalen Vibrationstisches (Z-Achsen-Test):

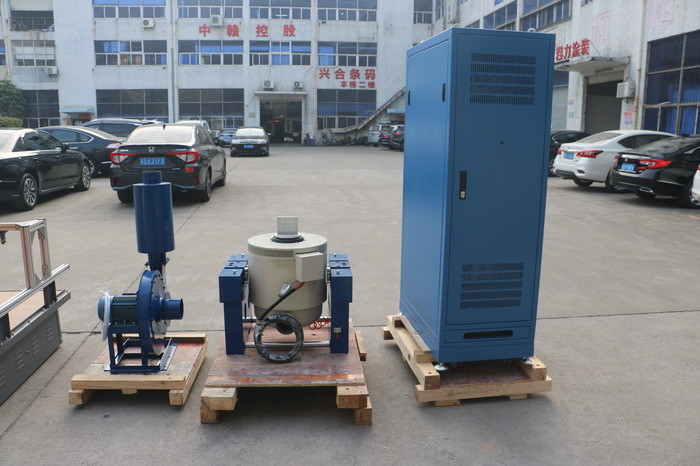

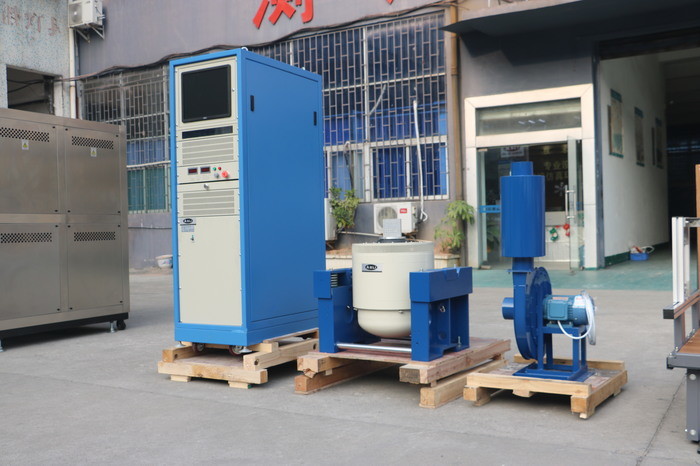

Verpackungsbild:
Bei Fragen Luftgekühlte Vibrationsprüfanlage Dynamischer Rütteltisch mit kundenspezifischer Probenbefestigung willkommen zur Kontaktaufnahme
