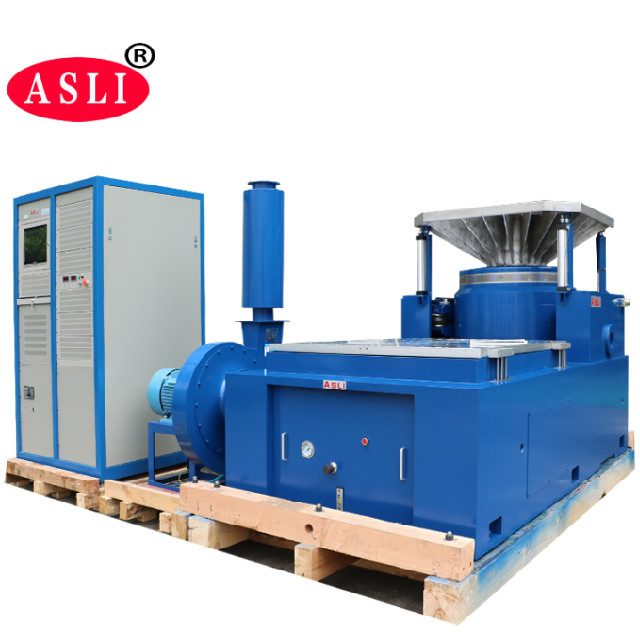

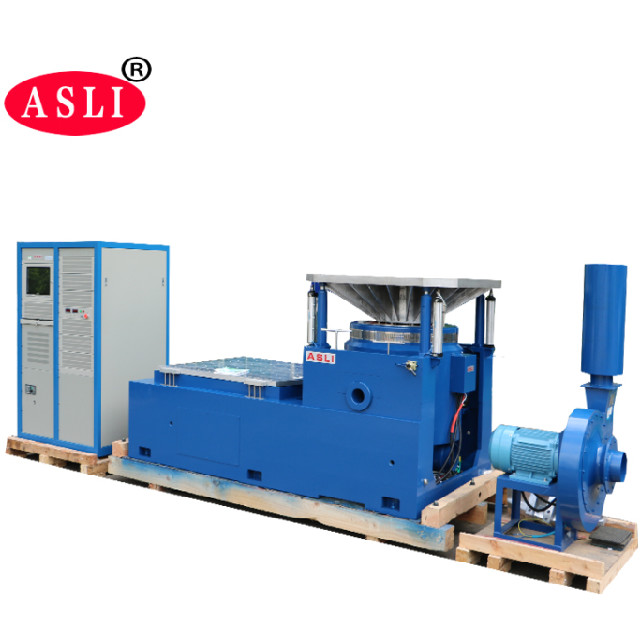

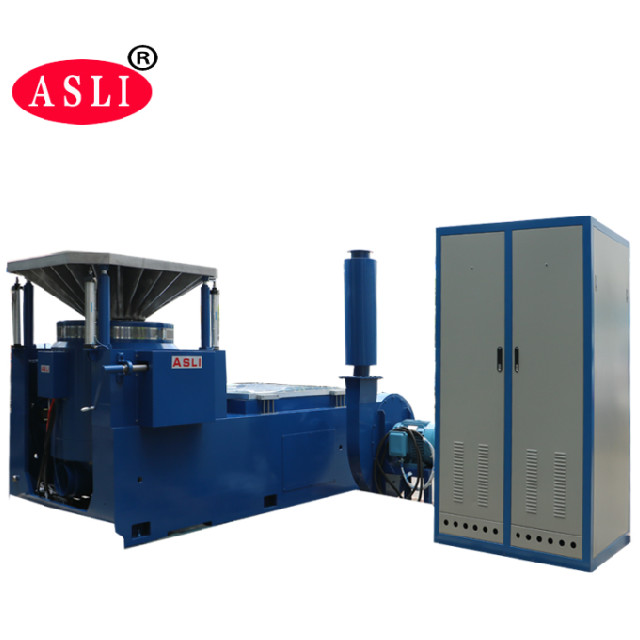

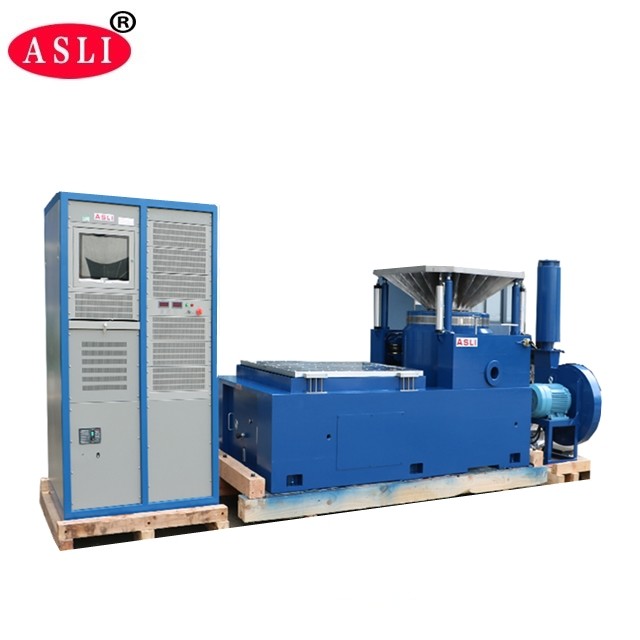

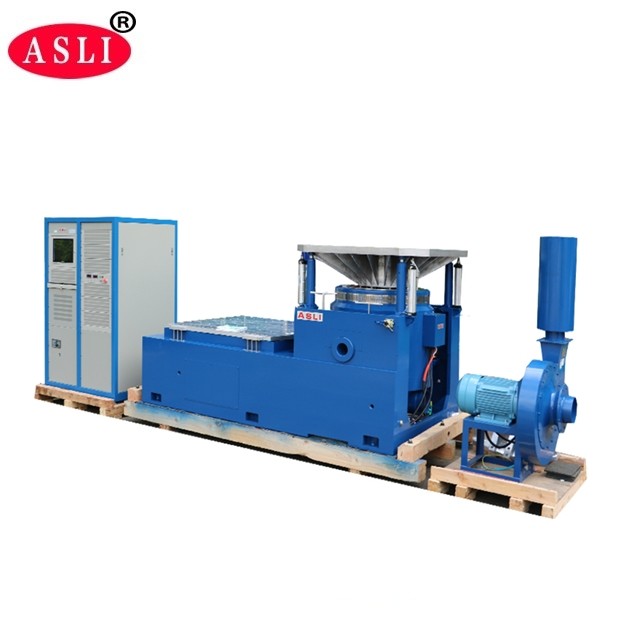

MIL-STD 202 elektrodynamischer Hochfrequenzschüttel-Apparat
Product Details
| SINE-KRAFT: | 3000N | GESCHWINDIGKEIT: | 10,6 m/s |
|---|---|---|---|
| Vibrationsrichtung: | Vertikal | Beschleunigung: | 100 g |
| Häufigkeit: | 3 ~ 3500 Hz | Leistung: | 380v 3-Phase |
| Verlagerung: | 25 mm | ||
| Hervorheben |
Elektrodynamischer Hochfrequenzschüttel-Apparat,MIL-STD 202 elektrodynamischer Schüttel-Apparat,Elektrodynamische Erschütterungs-Testgerät |
||
Product Description
Wir sind Hersteller von Produkten der Reihe Elektrodynamischer Hochfrequenz-Vibrationstester / Hochfrequenz-Vibrationsmüdigkeitstester.Unsere Ausrüstung verwendet moderne Technologien, einschließlich einer doppelmagnetischen Schaltkreisstruktur., selbst erzeugte Skelett-Aktionskreise, Luftunterstützung, Rollenlager und lineare Führung sowie Trunnion-Isolation.
Diese Systeme können X-, Y- und Z-Dreiachsen-Sinus-Vibrationsprüfungen und Breitband-Zufalls-Vibrationsprüfungen sowie klassische Pulsprüfungen (Half-Sine, Trapez-Sägezahnwelle) und StoßreaktionsspektrentestsDie Produkte werden in den Bereichen Verteidigung, Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, Elektro- und Haushaltsgeräte eingesetzt.
- Gut gestaltetes dynamisches Kreis-Skelett, mit einer höheren axalen Resonanzfrequenz.
- Zwei-magnetische Schaltkreise mit geringer Magnetflussleckage, kompakte und rationale Struktur.
- Rocker-Rollenlager mit gerader und importierungsorientierter Kompositkörpersteifigkeit, die eine ausgezeichnete exzentrische Belastbarkeit bieten.
- Trunnion Isolationsgrundlage für den Hormongebrauch, mit bequemer mobiler Installation.
- Das fortschrittlichste Bewegungssystem gewährleistet eine hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Die statische und die dynamische Steifheit des kleinen Ballons erhöhen die Vibrationskapazität und verbessern die Leistung bei niedrigen Frequenzen.
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Innerhalb einer kleinen Ladebank werden höhere Beschleunigung und Arbeitsfrequenz realisiert, wodurch die Ladefähigkeit und Leistung der gesamten Maschinenbank verbessert werden.
- Horizontale und Vibrationsbänke sind ein integraler Typ mit einer perfekten Struktur und bieten eine bequeme Installation und Anpassung.
- Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
- Eingebaute Ölpumpe mit guter Struktur und einfacher Bedienung.
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 bis 1000 5 bis 1500 5 bis 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 bis 1000 5-1400 5 bis 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 bis 1000 5 bis 1500 5 bis 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 bis 1000 5 bis 1200 5 bis 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 bis 800 5 bis 1000 5 bis 1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 bis 1000 5 bis 1500 5 bis 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 bis 1000 5-1300 5 bis 1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 | 5 bis 800 5-1100 5-1400 | 126 168 210 |
VT vertikale Verlängerung und spezifizierte Klemmen sind präzise berechnet und sorgfältig konstruiert, um sicherzustellen, dass der Kunde die beste Leistung nach perfekter Struktur erhält.hochwertiges Material, und Verarbeitung.
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Größe der Bank |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Runde Bank) | 220 | 350 | Φ1200 |
