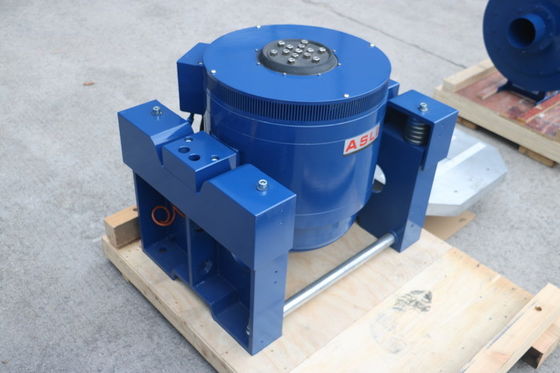

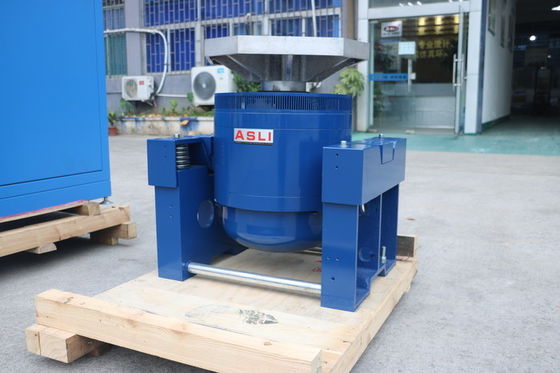

MIL STD 810G AC380V Vibrationsschüttler Tisch für Armee-Grade-Produkt
Product Details
| Vibrationskraft: | 20KN | Vibrationsrichtung: | horizontale Vibration |
|---|---|---|---|
| Anwendung: | Automobil | Verwendung: | Hochfrequenzerschütterungstest |
| Teststandard: | MIL STD 810G | Leistung: | AC380V |
| Hervorheben |
Erschütterung Shaker Table AC380V,AC380V-Schwingtisch-Testgerät,Erschütterung Shaker Table Mil-Geschlechtskrankheit 810G |
||
Product Description
MIL STD 810G AC380V Rütteltisch für militärische Produkte
Hochfrequenz-Vibrationsprüfmaschinen werden hauptsächlich für Produktvibrationen und Schock-Umwelttests, Umgebungsbelastungstests, Zuverlässigkeitstests verwendet. Tests können für Luft- und Raumfahrt, Kommunikation, Elektronik, Elektrik, Kommunikation, Haushaltsgeräte und andere Produktbereiche erforderlich sein.Es ist eine Testplattform, die alle Arten von Testspezifikationen erfüllt und Spezifikationen wie IEC, MIL-STD, JIS, ASTM und andere ausführen kann.
51 mm p-p Rütteltisch Prüfgerät Parameter:
| Modell |
Nenn-Sinus Kraft (N) |
Nenn-Zufalls Kraft (N) |
Frequenz Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) |
Nennhub (p-p) mm |
Max. Belastung (Kg) | Schwingspule (Kg) |
Abmessung der Schwingspule (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Produktmerkmale
* Flexibles Aufhängungssystem und gerade Führung, hohe Tragfähigkeit, gute Führungseigenschaften und hohe Stabilität.
* Die statische Steifigkeit des zentralen Luftfederbalgs ist groß, die dynamische Steifigkeit ist klein, die Tragfähigkeit ist stark und die dynamische Leistung ist ausgezeichnet.
* Schnelle Selbstdiagnose und Kettenschutz, hohe Sicherheit und Zuverlässigkeit;
* Die Luftfederbalg-Isolations- und Dämpfungsvorrichtung ermöglicht es dem Vibrator, kein spezielles Fundament zu benötigen, reproduziert die Vibrationswelle perfekt und reduziert die Vibrationsübertragung.
* Bereitstellung verschiedener horizontaler und vertikaler Erweiterungsplattformen;
* Kann mit allen Arten von Vibrationscontrollern verwendet werden, und die Bedienung ist einfach.

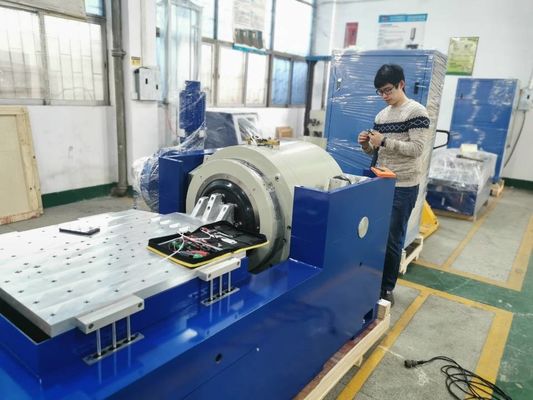

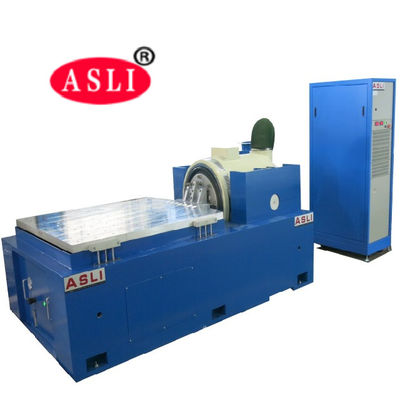

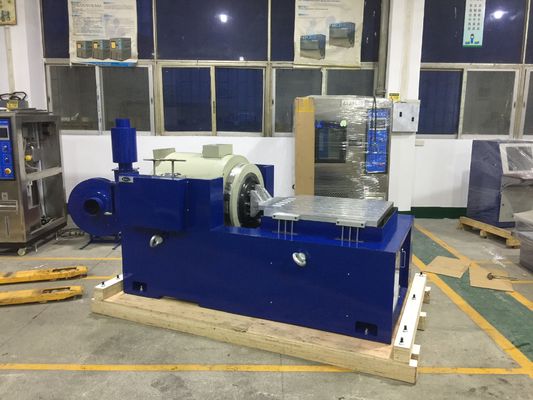

Merkmale des horizontalen Ständers:
Innerhalb einer kleinen Ladebank höhere Beschleunigung und Arbeitsfrequenz realisieren, um die Ladekapazität und Leistung der gesamten Maschinenbank zu verbessern.
Horizontale Bank und Vibrationsbank sind integraler Typ, mit perfekter Struktur, bequem zu installieren und einzustellen.
Statische Druckschiene, V-Form, mit Kapazität für Neigungs- und Schrägbelastung.
Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
| Modell | Bankgröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
