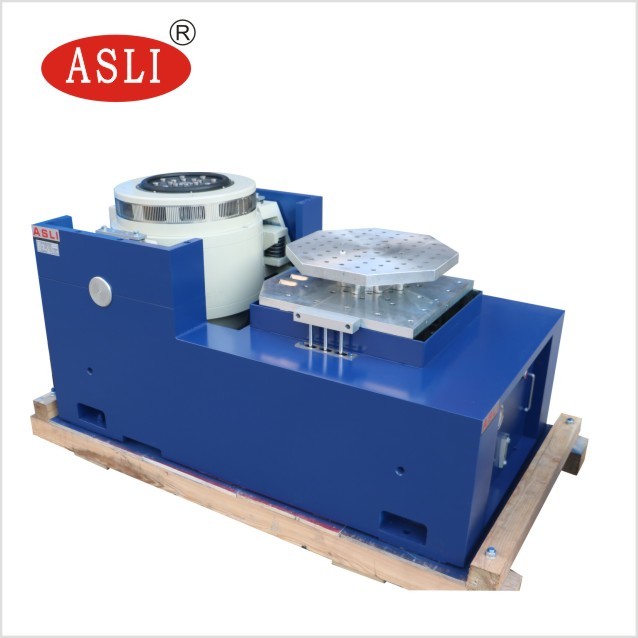

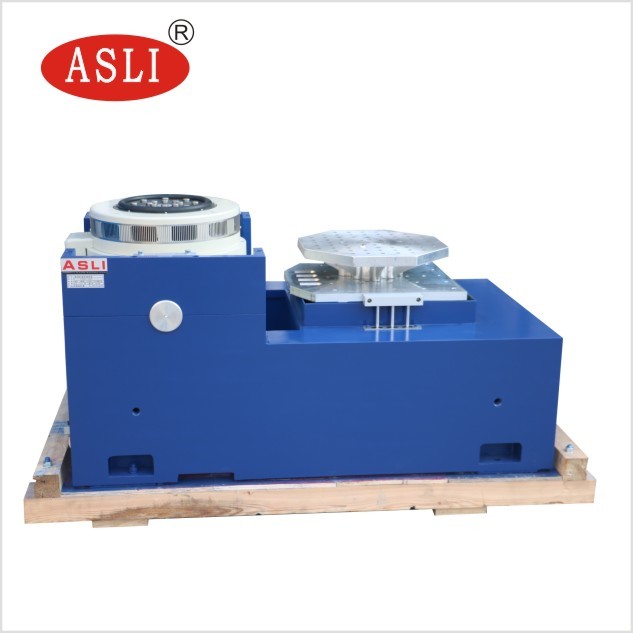

Labor drei umfassendes elektrodynamisches Vibrationsprüfsystem
Anwendung
Der High Frequency Vibration Shaker verwendet die "doppelmagnetische Schaltkreisstruktur", "selbstgenerierte Skelett-Aktionskreise", "Luftunterstützung" und "Rolllager und lineare Führung"."Trunnion Isolation" fortschrittliche moderne Technologie und Spezialtechnologie, kann in X-, Y- und Z-Drei-Achsen-Sinus-Vibrationsprüfungen und Breitband-Zufalls-Vibrationsprüfungen abgeschlossen werden, die durch den klassischen (Halb-Sinus-) Puls- und Stoßreaktionsspektrum-Test abgeschlossen werden.Es wird in der nationalen Verteidigung weit verbreitet., Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, elektrische Geräte, Kommunikation, Haushaltsgeräte und andere Bereiche.
(1) Nennkraft: Sinuskraft 10000N; zufällige Kraft 10000N; Stoßkraft 20000N;
(2) Frequenzbereich: 3 Hz bis 3000 Hz, feste Frequenz, Vor- und Rückschlag, Sinus, Zufallsschlag
(3) Streifenfrequenzmodus: linear, logarithmisch, vor und zurück, feste Frequenz
(4) Durchsuchungsfrequenz Zeiten: 1 bis 32767
(5) Durchsuchungsfrequenzzeit: feste Frequenz/einmalige 1-3600 Minuten, Durchsuchungsfrequenzkurven können angezeigt werden.
(6) Maximale Beschleunigung 1000 m/s2(nicht belastet)
(7) Höchstgeschwindigkeit: 1,8/s
(8) Max. Versetzung: 51 mmp-p (ohne Belastung), doppelter Spitzenwert
(9) Aufprallverschiebung: 51 mm
(10) Gewicht der beweglichen Spirale:14kg
(12) Vibrationswelle: Sinus, Zufall, Stoß
(13) Durchmesser der Bewegungsspule: Φ240 mm
(14) Abmessung des Schwingungssystems: W1060xH750xD845mm
(15) Schwingungssystemgewicht: 960 kg
(16) 600*600 mm vertikale Ausdehner und 600*600 mm horizontaler Schiebetisch
Technische Parameter:
| Name | Verpackungsschwingungstafel/Schwingungstafelprüfer für Autoteile | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spirale (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

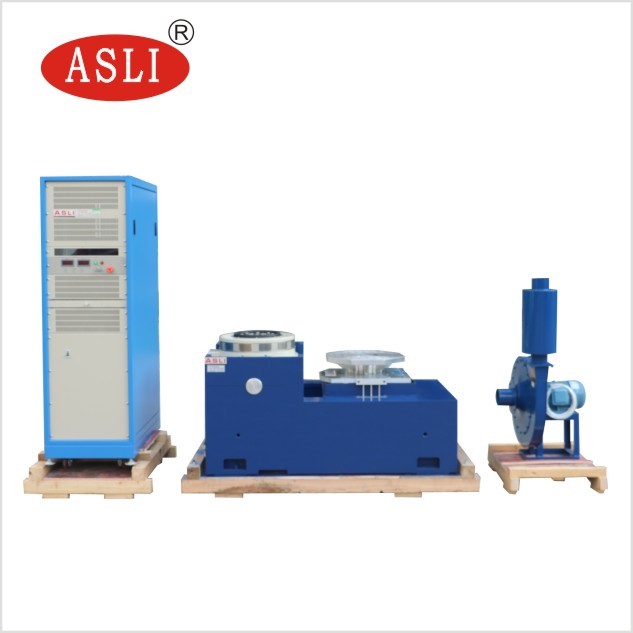

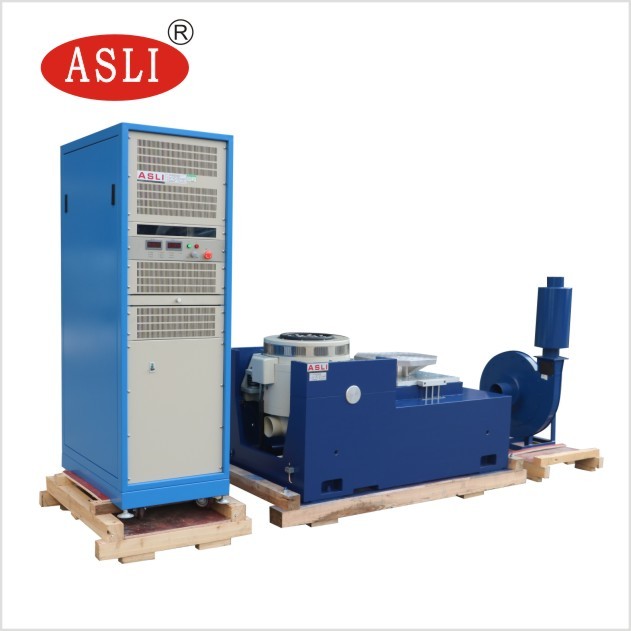

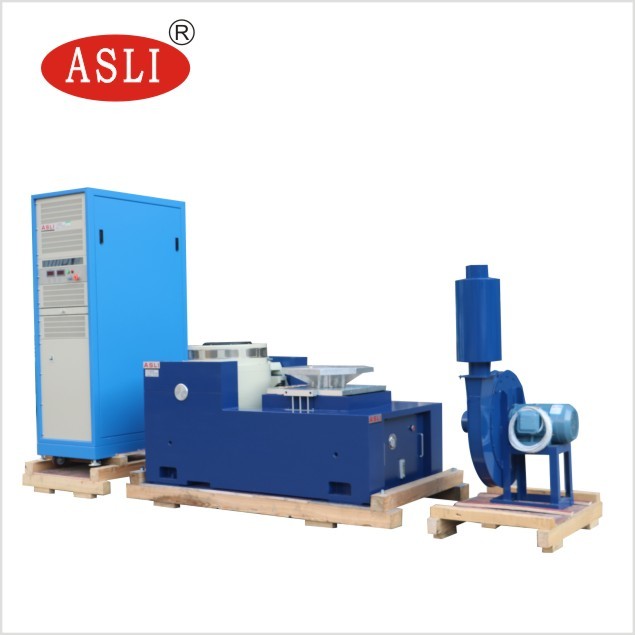

(1) Vibrationsgenerator 1 Satz
(2) Vibrationsregler 1 Satz
(3) Kommunikationsverbindungskammer 1
(4) DA-10 Leistungsverstärker 1 Set
(5) Erregungskraft 1 pc
(7) Treibersoftware 1 Satz
(8) Kühlsystem 1 Satz
(9) Industriecomputer 1 Satz
(10) Farbdrucker 1 Satz (optional)
(11) Beschleunigungssensor (einschließlich Ausgangsleitung) 1 pc
(12) Vibrationsanlage 1 Satz (optional)
Digitale Vibrationssteuerung
Der Vibrationscontroller ist das neueste Design unserer Firma.
die ein internationales fortgeschrittenes verteiltes System anwendet
Architektur, und sein Kern ist die neueste TMS320-Serie
32-Bit-Hochgeschwindigkeitsprozessor mit schwebender Zeile von TI
Der Prüfbericht wird automatisch in
Microsoft Word. Während oder nach dem Test wird die
Testbericht bearbeitet und dann generiert werden kann
automatisch oder manuell.
