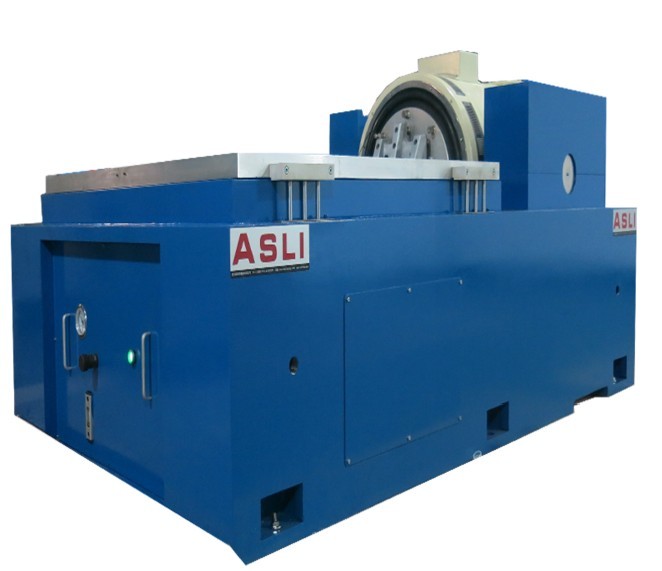

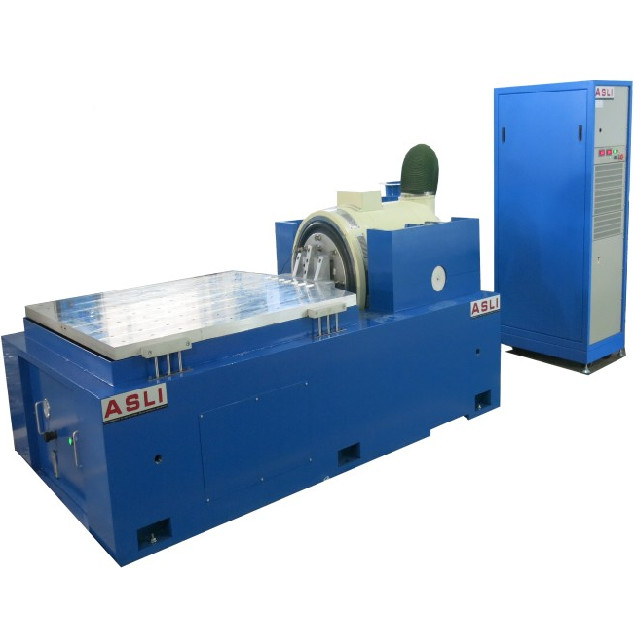

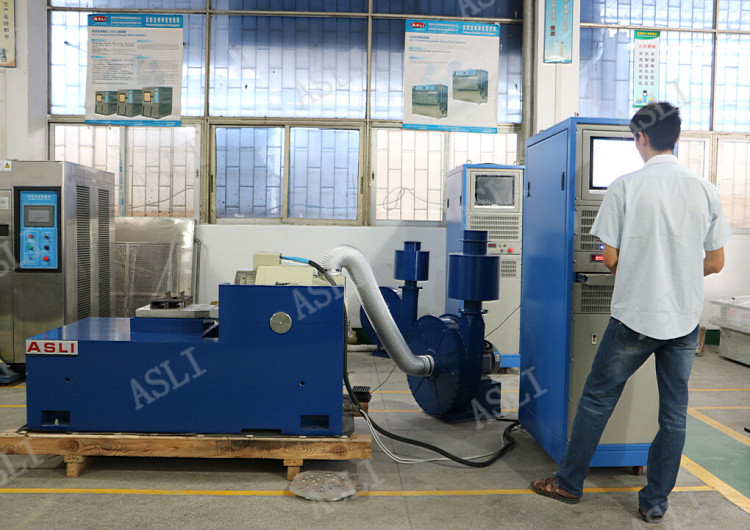

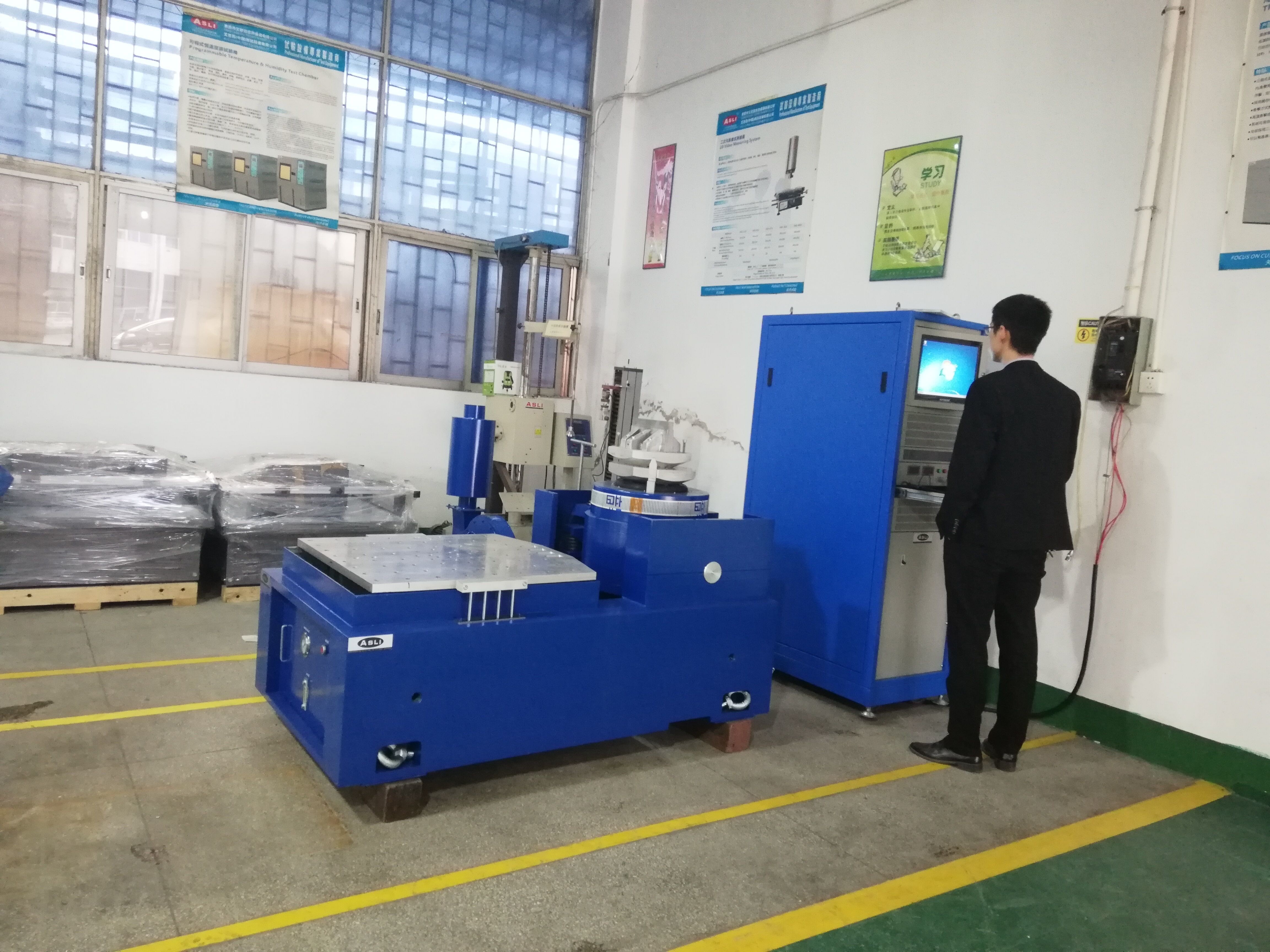

Hochfrequente Horizontale Vibrationstabellenprüfausrüstung für Fahrzeugprüfungen
Hochfrequenz-Vibrationsprüfmaschine wird hauptsächlich für die Produktvibrations- und Stoßumgebungsprüfung, Umweltbelastungsscreening, Zuverlässigkeitsprüfung,Tests für die Luft- und Raumfahrt können erforderlich sein., Kommunikation, Elektronik, Elektrotechnik, Kommunikation, Haushaltsgeräte und andere Bereiche der Produkte.Es handelt sich um eine Prüfplattform, die allen Testspezifikationen entspricht und einschließlich IEC, MIL-STD, JIS, ASTM und anderen Spezifikationen ausgeführt werden kann.
Hochfrequenzvibrationsmaschine Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale (mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Produktmerkmale
* Flexibles Aufhängungssystem und gerade Linienführung, starke Tragfähigkeit, gute Lenkleistung und hohe Stabilität.
* Die statische Steifigkeit des zentralen Last-Airbags ist groß, die dynamische Steifigkeit gering, die Tragfähigkeit stark und die dynamische Leistung ausgezeichnet.
* Schnelle Selbstdiagnose und Schutz der Kette, hohe Sicherheit und Zuverlässigkeit;
* Die Airbag-Absperrung und -Dämpfung sorgt dafür, daß der Vibrator kein spezielles Fundament benötigt, reproduziert die Vibrationswelle perfekt und verringert die Vibrationsübertragung.
* Verschiedene Verwendungsmöglichkeiten für horizontale und vertikale Ausbauplattformen;
* Es kann mit allen Arten von Vibrationsreglern verwendet werden, und die Bedienung ist einfach.

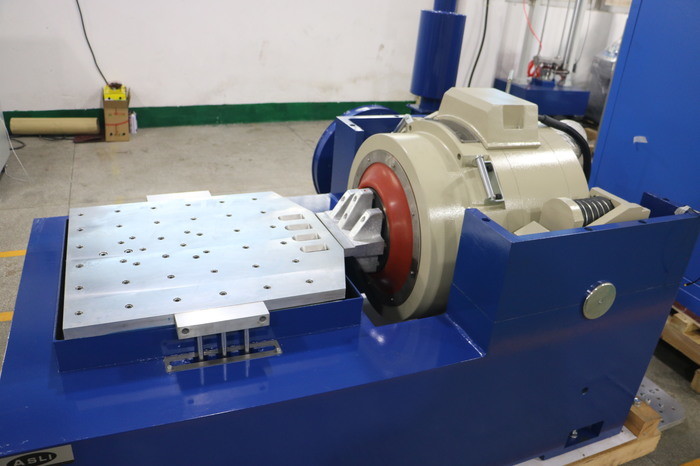

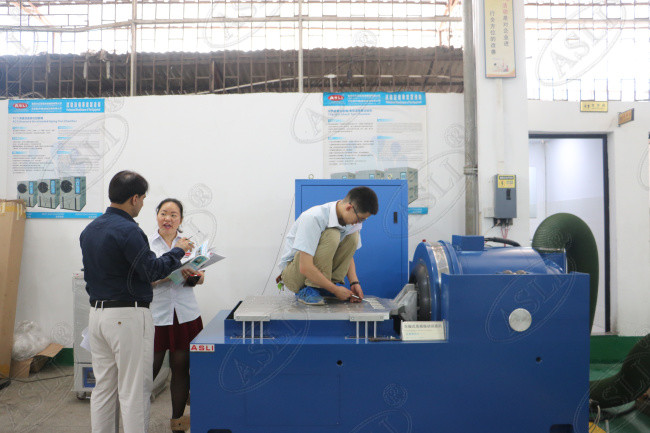

Horizontale Standmerkmale:
Innerhalb einer kleinen Ladestelle, um eine höhere Beschleunigung und Arbeitsfrequenz zu erzielen, um die Ladekapazität und Leistung der gesamten Maschine zu verbessern.
Horizontale und Vibrationsbänke sind integraler Typ, mit perfekter Struktur, bequemer Installation und Anpassung.
Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 bis 1000 5 bis 1500 5 bis 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5 bis 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 bis 1000 5 bis 1500 5 bis 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 bis 1000 5 bis 1200 5 bis 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 bis 800 5 bis 1000 5 bis 1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 bis 1000 5 bis 1500 5 bis 2000 |
57.7 76.9 86.5 |
