Schwingtisch-Testgerät ASTM 3500hz für die Batterie-Prüfung
Product Details
| Standard: | MIL, IEC, ASTM | Anwendung: | Batterie |
|---|---|---|---|
| Verwendung: | Vibrationsprüfung | Frequenz: | 3500 Hz |
| Geschwindigkeit: | 1,8 m/s | Vibrationsrichtung: | Vertikale horizontale Vibration |
| Hervorheben |
ASTM 3500Hz Vibrationstisch,Vibrationsprüfgeräte für Batterien,Vibrationstisch -Testausrüstung |
||
Product Description

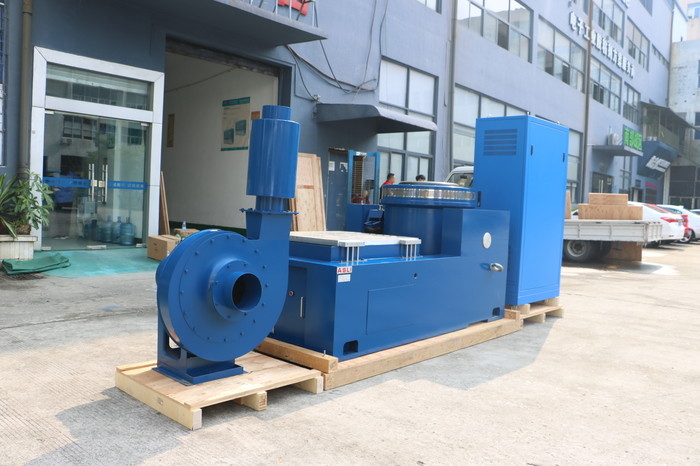

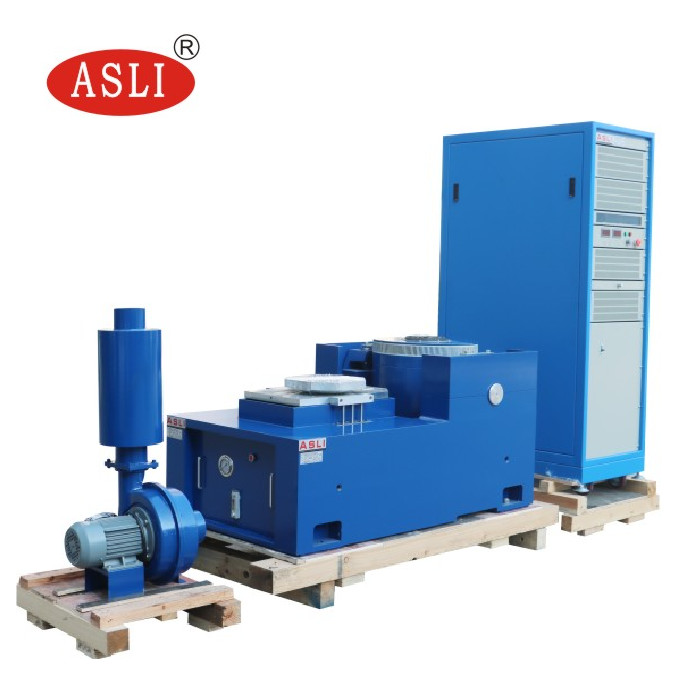

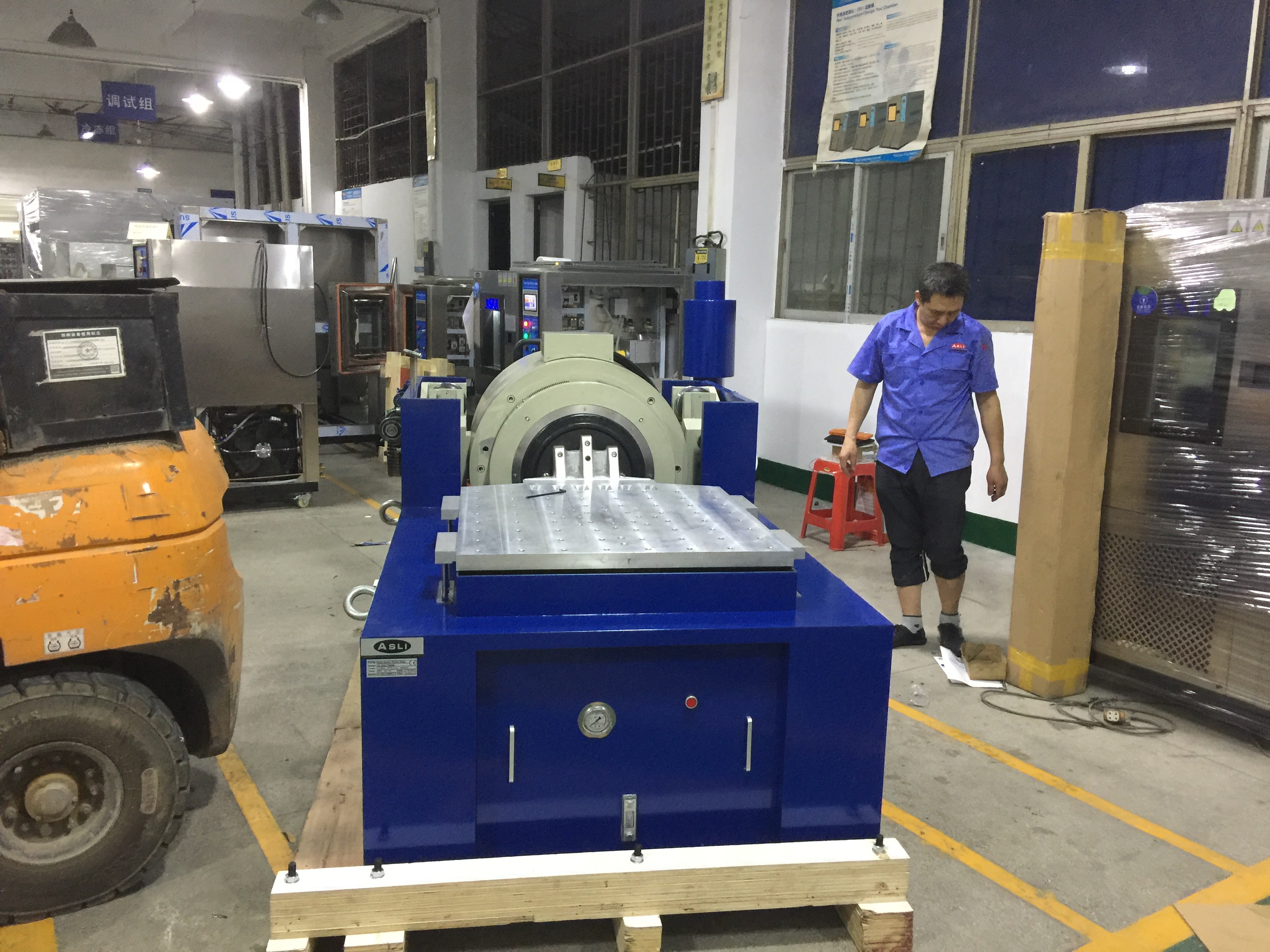

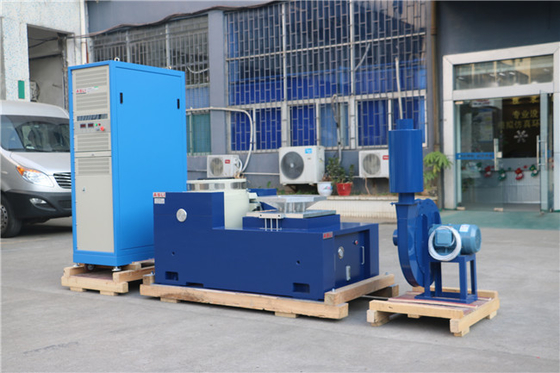

Das ASTM 3500Hz Vibrationsprüfgerät ist ein hochpräzises Transportsimulationssystem, das speziell für Batterietests entwickelt wurde. Es liefert zuverlässige, wiederholbare Vibrationsprofile zur Bewertung der Haltbarkeit und strukturellen Integrität von Batteriezellen, -modulen und -packs unter realen Transportbedingungen.
Detaillierte technische Spezifikationen finden Sie im ES-3A Vibrationsprüfgerät PDF.
Dieses Gerät entspricht den folgenden internationalen Prüfnormen:
- JIS – Japanische Industrienormen
- UL – Underwriters Laboratories
- DIN – Deutsches Institut für Normung
- ISO – Internationale Organisation für Normung
- BS – Britische Normen
- MIL – Militärstandards
- IEC – Internationale elektrotechnische Kommission
- ASTM – American Society for Testing and Materials

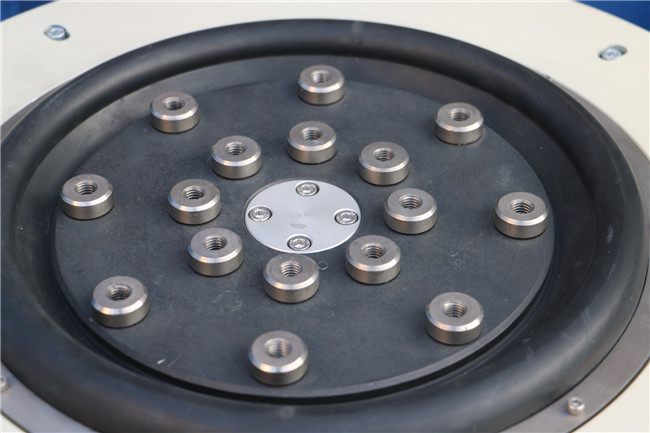

| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Zuladung (Kg) | Bewegliche Spule (Kg) | Abmessungen der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| Modell | Plattengröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
- Die kleine Ladeplatte ermöglicht höhere Beschleunigung und Arbeitsfrequenz, was die Ladekapazität und die Gesamtleistung der kompletten Maschinenplattform verbessert.

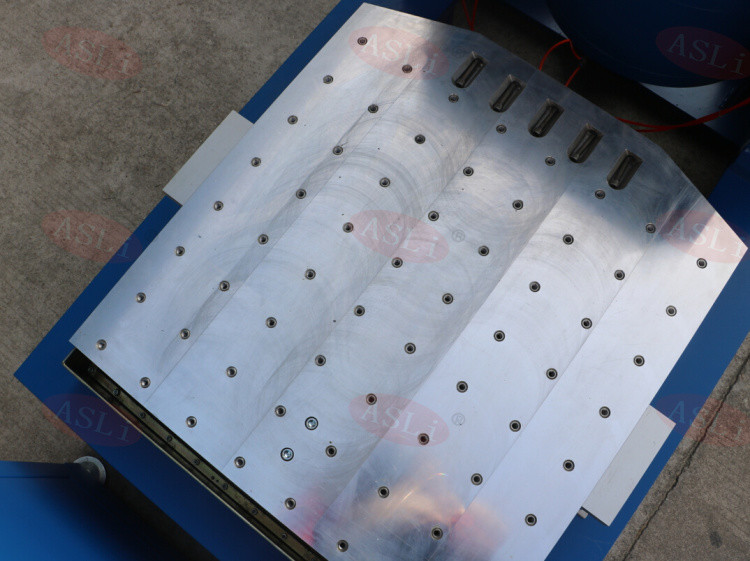

- Die horizontale Plattform und die Vibrationsplattform sind zu einer einzigen Einheit mit robuster Struktur integriert und bieten eine bequeme Installation und Einstellung.
- Die statische Druckbahn mit V-förmigem Design bietet Widerstand gegen Neigung und unsymmetrische Belastung.
- Die eingebaute Ölpumpe sorgt für eine gut organisierte Struktur und einfache Bedienung.
Hochpräzises Transportsimulations-Vibrationsprüfgerät für Batterietests.
