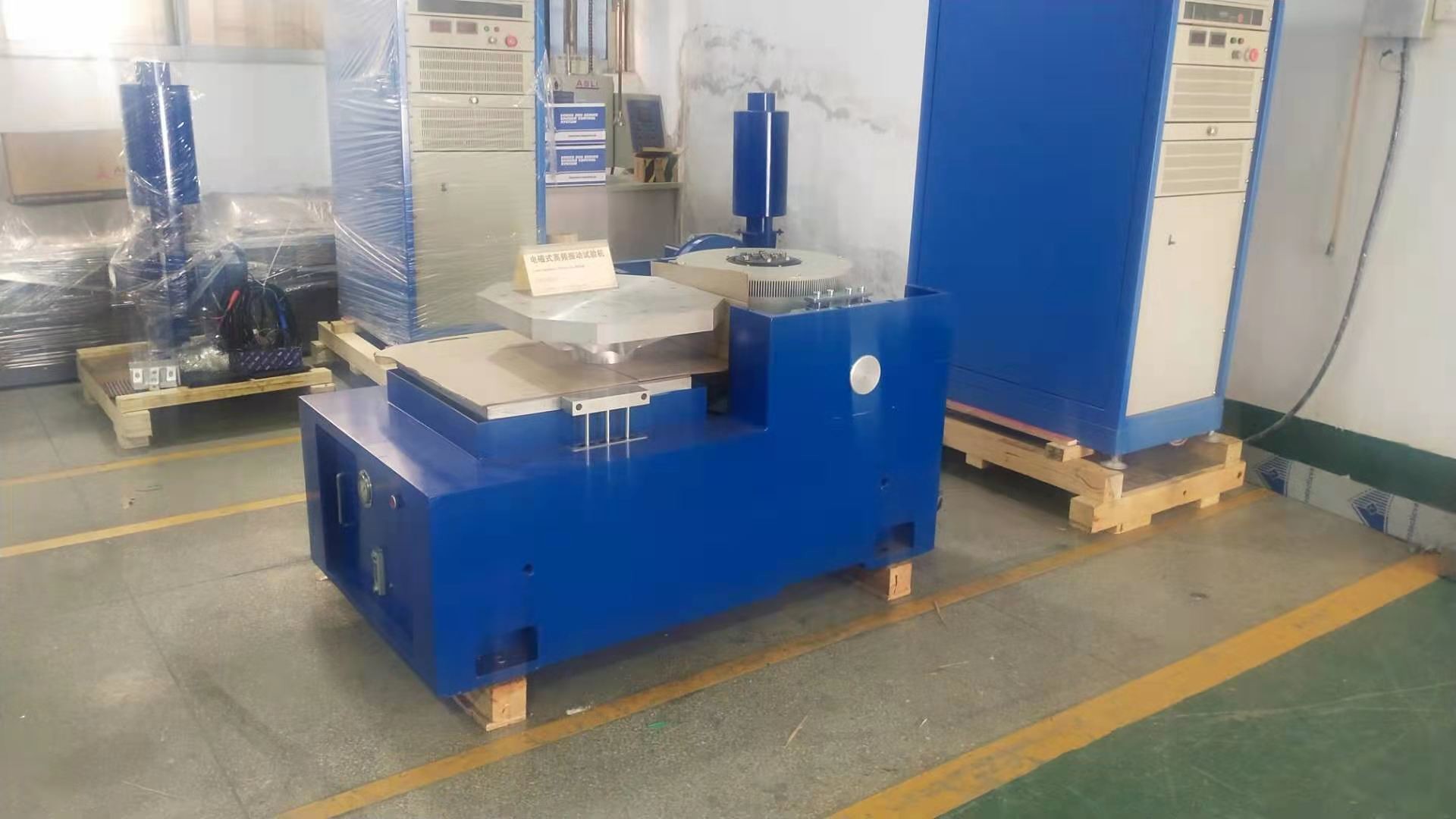

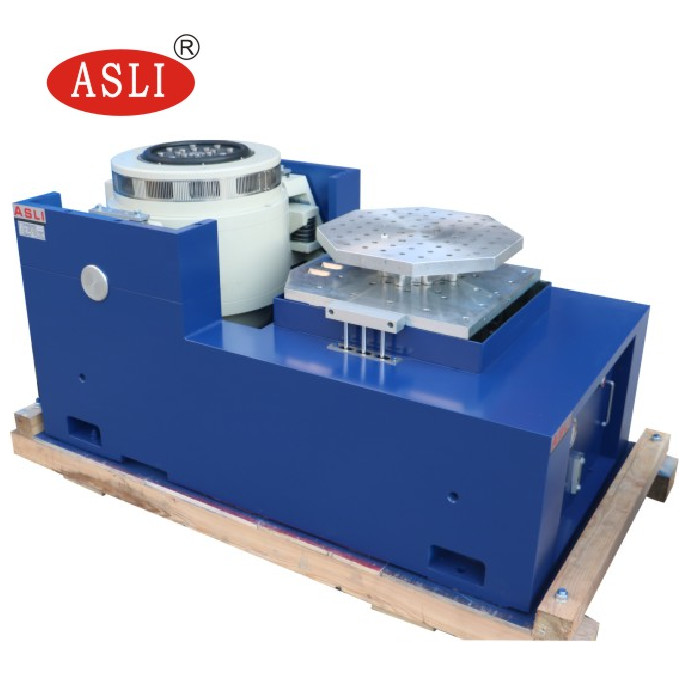

Hochfrequenz-1000kg. Schwingtisch-Testgerät F 3000Hz
Product Details
| Vibrationsrichtung: | Vertikal und horizontal | Frequenz: | 5~3000 Hz |
|---|---|---|---|
| Vibrationswelle: | Sinus, Zufall, Schock | Regler: | venzo-820 |
| Anwendung: | LED, Autoteile | Verwendung: | Elektrodynamischer Vibrationstest |
| Hervorheben |
1000kg. F-Erschütterungs-Testgerät,Elektrodynamischer Schwingungsshaker von 3000 Hz,Hochfrequenzvibrationstabelle |
||
Product Description
Das Hochfrequenz-Vibrationstisch-Prüfgerät mit 1000 kg.F und 3000 Hz ist ein leistungsstarkes elektrodynamisches Vibrationsprüfsystem, das für präzise vertikale und horizontale Vibrationstests entwickelt wurde. Es verwendet eine Doppelmagnetkreisstruktur, selbstgenerierende Skelett-Aktionskreise, Luftunterstützung, Rollenlager und Linearführungen, kombiniert mit Schwenkisolierung und fortschrittlicher moderner Technologie. Dieses System führt X-, Y- und Z-Sinus-Vibrationstests über drei Achsen, Breitband-Zufallsvibrationstests und klassische Pulsprüfungen (Halbsinus, Trapez, Sägezahnwelle) sowie Schockantwortspektrenprüfungen durch.
Diese Produkte werden häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte eingesetzt.
- Frequenzbereich: 5 Hz bis 3000 Hz
- Festfrequenz-, Hin- und Herlauf-, Sinus-, Zufalls- und Schockprüfmodi
- CE-zertifizierter Hochfrequenz-Vibrationsrüttler
Das System ist ideal für die Prüfung einer breiten Palette von Komponenten, darunter:
- Automobil-Elektronikgeräte
- Motorzähler-Baugruppen
- Automobil-Speicherbatterien
- Automobil-Elektrogeräte
- Automobilmotoren
- Wasserlösliche Dielektrikumsbatterien
- Sicherheitsventile
- Auto-Klimaanlagenkompressoren
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Last (Kg) | Bewegliche Spule (Kg) | |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
- Sorgfältig konstruierter Schwingspulenskelett mit höherer axialer Resonanzfrequenz erster Ordnung.
- Leichter Anker, hohe Steifigkeit und Frequenz bis zu 3500 Hz.
- Steuerung über Computer-Verbindungslinie mit sofortiger Materialspeicherung.
- Anzeigesteuerdiagramm zur Echtzeitüberwachung.
- Widerstandsarmes und Hochleistungsdesign sorgt für hohe Effizienz und niedrige Kosten.
- Hohe Zuverlässigkeit mit geringer Fehlerrate.
Die VT-Vertikalerweiterungsbank und die spezifizierten Klemmen sind präzise berechnet und aufwendig konstruiert, um sicherzustellen, dass der Kunde durch perfekte Struktur, hochwertige Materialien und überlegene Verarbeitung die beste Leistung erzielt.
Vertikaler Expander Aufbau

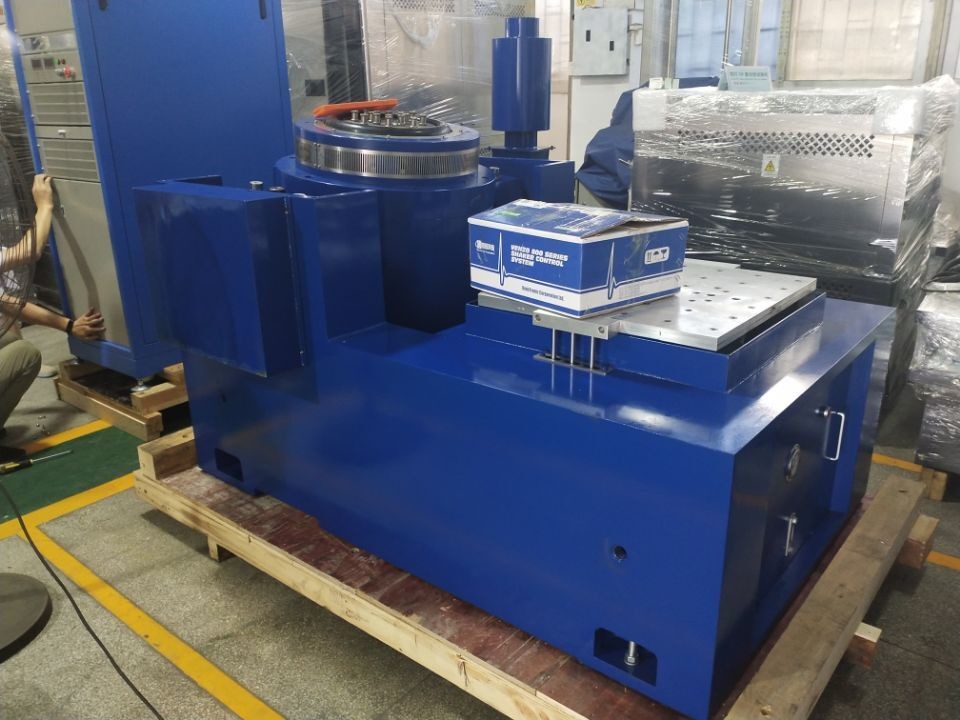

Der horizontale Expander verfügt über eine kleine Ladebank, um höhere Beschleunigung und Arbeitsfrequenz zu realisieren, wodurch die Ladekapazität und Leistung der gesamten Maschinenbank verbessert wird. Die horizontale Bank und die Vibrationsbank sind eine integrale Einheit mit perfekter Struktur und bieten Komfort bei Installation und Einstellung.
- Statikdruckspur, V-förmig, mit Kapazität für Neigungs- und Bias-Belastungsbeständigkeit.
- Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.

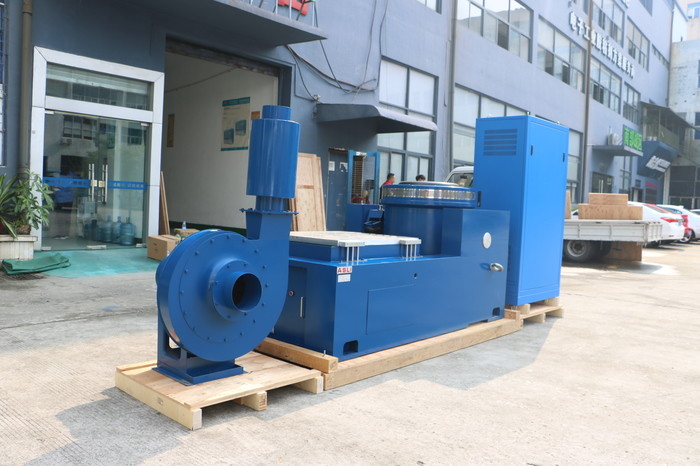

Horizontaler Expander – Vorderansicht

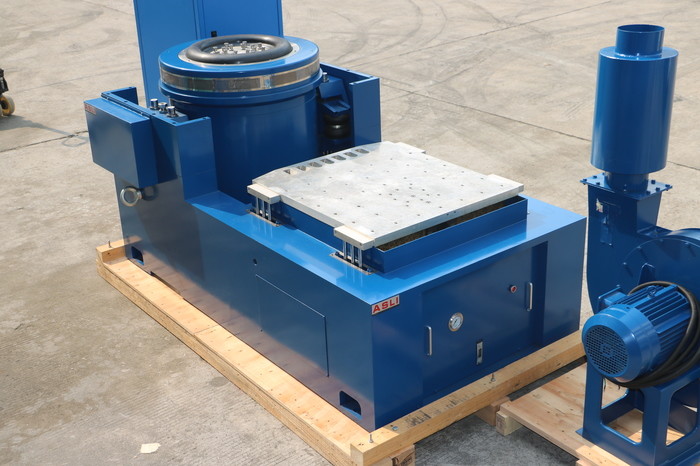

Horizontaler Expander – Spurdetail
