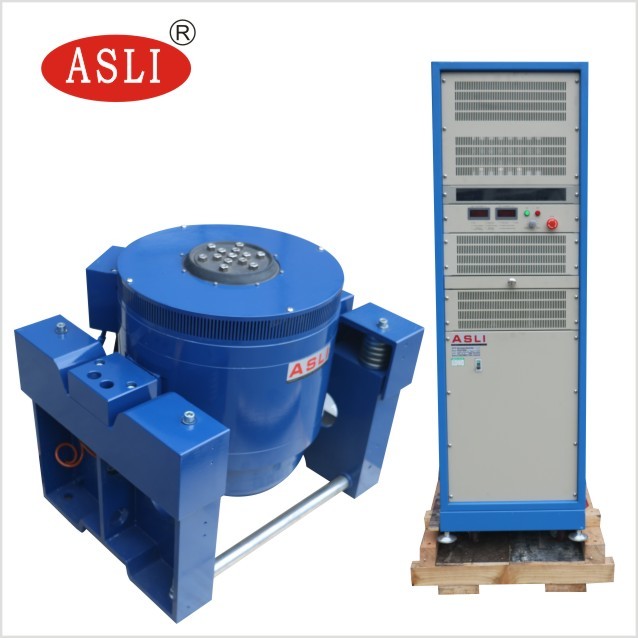

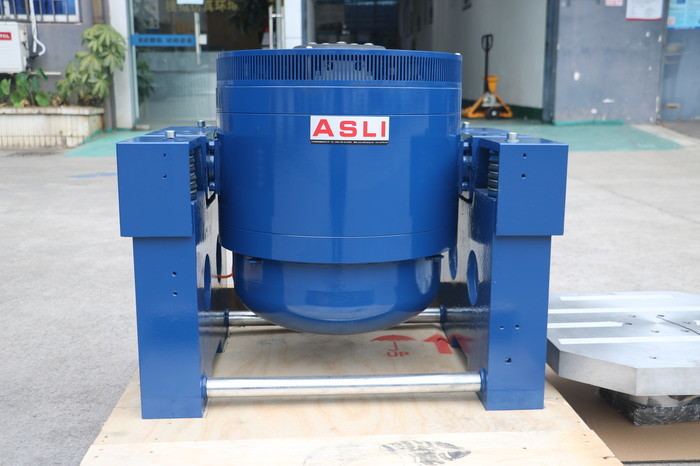

ES-3 Höchstfrequenz vertikaler elektrodynamischer Vibrationsschüttler
Product Details
| Vibrationsrichtung: | Vertikal | Beschleunigung: | 100 g |
|---|---|---|---|
| Gewicht der beweglichen Spule: | 3.5 Kilo | Frequenz: | 5Hz~ 3500Hz |
| Verwendung: | Hochfrequenzerschütterungstest | Standard: | MIL-STD-810F, MIL-STD-883E |
| Hervorheben |
vertikaler elektrodynamischer Erschütterungsschüttel-apparat,MIL-STD-810F elektrodynamischer Erschütterungsschüttel-apparat,MIL-STD-810F Hochfrequenzerschütterungsschüttel-apparat |
||
Product Description
Das Vibrationsprüfsystem wird hauptsächlich für Produkttests auf Vibrationen und Stöße, Umgebungsbelastungstests und Zuverlässigkeitstests verwendet. Der elektromagnetische Vibrationsprüfer ist vollständig konform mit batteriebezogenen Prüfnormen konzipiert. Er simuliert Vibrationsbedingungen, indem die Batterie oder der Batteriepack auf dem Vibrationstisch befestigt und vorgeschriebene Frequenz, Beschleunigung und Verschiebung entlang von drei zueinander senkrechten Achsen angelegt werden. Während des Tests darf die Batterieprobe nicht lecken, Kapazität verlieren, brechen, Feuer fangen oder explodieren.
| Maximale Sinus-Erregungskraft | 300 kgf Spitze | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Maximale Zufallsvibrationskraft | 300 kgf r.m.s. | ||||||||
| Maximale Stoßvibrationskraft | 600 kgf Spitze | ||||||||
| Frequenzbereich | DC ~ 4000 Hz | ||||||||
| Maximale Verschiebung | 25 mm p-p (Spitze-zu-Spitze) | ||||||||
| Maximale Geschwindigkeit | 1,6 m/s | ||||||||
| Maximale Beschleunigung | 100 G (980 m/s²) | ||||||||
| Erste Resonanzfrequenz | 2500 Hz | ||||||||
| Maximale Last & Beschleunigung (F = M·A) |
|
||||||||
| Maximale Last | 120 kg | ||||||||
| Schwingungsisolationsfrequenz | 2,5 Hz | ||||||||

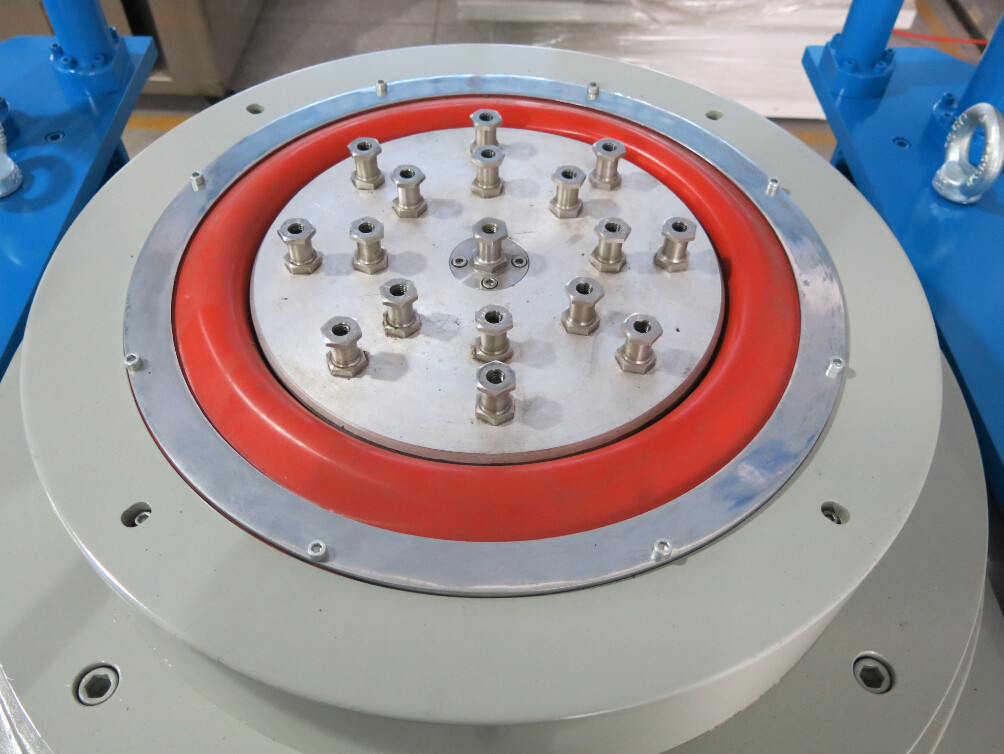

| Durchmesser der beweglichen Spule (Arbeitsflächendurchmesser) | 150 mm | ||||||||
| Masse der beweglichen Spule | 3 kg | ||||||||
| Maximale Last (bewegliche Spule) | 50 kg | ||||||||
| Tischschraube | 13 × M8 | ||||||||
| Magnetischer Flussleck | < 10 Gauß | ||||||||
| Abmessungen | 750 mm × 560 mm × 670 mm (vertikale Maschine) | ||||||||
| Gewicht | ca. 460 kg |
| Ausgangsleistung | 4 KVA |
|---|---|
| Ausgangsspannung | 100 V |
| Ausgangsstrom | 30 A |
| SNR (Signal-Rausch-Verhältnis) | ≥ 65 dB |
| Harmonische Verzerrung (ohmsche Last) | < 1,0 % |
| Fehler bei der Messung der Ausgangsspannung | ≤ 5 % |
| Fehler bei der Messung des Ausgangsstroms | ≤ 5 % |
| Ausgangsstrom-Scheitelfaktor | ≥ 3 |
| DC-Stabilität | Nullpunkt-Drift ≤ 50 mV / 8 h am Ausgang |
| Frequenzgang (5–3500 Hz) | ± 3 dB |
| Abmessungen des Leistungsverstärkers | 720 mm × 545 mm × 1270 mm |
| Gewicht | 230 kg |
| Funktion | Temperatur-, Luftdruck-, Verschiebung-, Überspannungs-, Überstrom-, Unterspannungs-, externer Fehler-, Steuerstromversorgungs-, Logik- und Gleichheitseingangsschutz. |
|---|
- UL 1642:2012 – Norm für Lithiumbatterien
- UL 2054:2012 – Haushalts- und gewerbliche Batterien
- UN38.3 (2012) Teil 3 – Vorschlag für den Transport gefährlicher Güter: Prüf- und Standardhandbuch
- IEC 62133:2012 – Sicherheitsanforderungen für Batterien und Batteriepacks mit alkalischem oder saurem Elektrolyt
- IEC 62281:2004 – Sicherheitsanforderungen beim Transport von Lithiumbatterien und Batterien
- IEC 60086:2007 – Galvanische Zelle Teil 4: Sicherheitsanforderungen für Lithium-Ionen-Batterien
- GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E usw.
Product Highlights
Der vertikale elektrodynamische Vibrationsschüttler ES-3 liefert eine Beschleunigung von 100 g, 5–3500 Hz, eine 3,5 kg schwere Spule und ist MIL-STD-810F/883E-konform. ISO CE-zertifiziert, ideal für Batterie- und Zuverlässigkeitstests mit kundenspezifischen Optionen.
