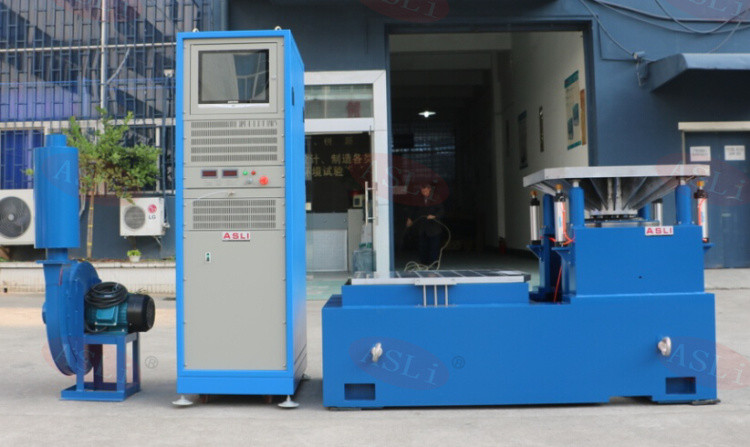

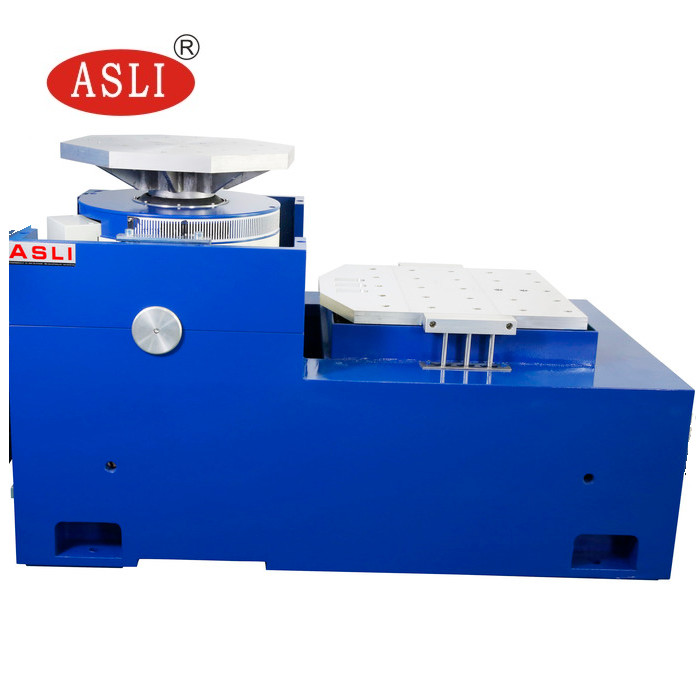

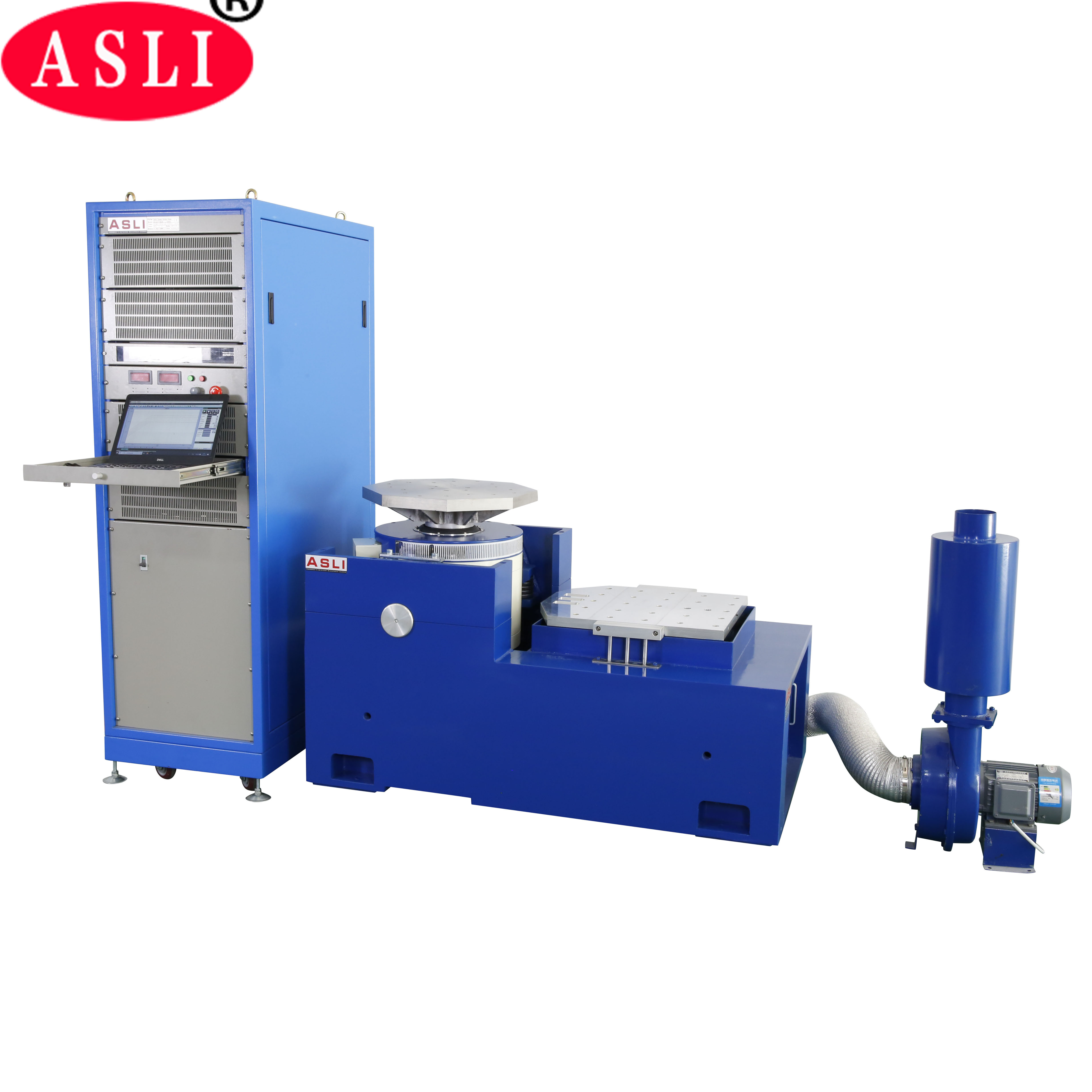

Leiterplatte-Automobil 3500HZ Schwingtisch-Testgerät mit 25mm Verschiebung
Product Details
| Sinuskraft: | 6000 N | Geschwindigkeit: | 1,8 m/s |
|---|---|---|---|
| Verschiebung: | 25mm | Frequenz: | 3~3500 Hz |
| Laden: | 180kg | Beschleunigung: | 100G |
| Anker: | 450mm | Marke: | ASLI |
| Tischgröße: | 500x500mm | ||
| Hervorheben |
Ausrüstung für die Prüfung von Fahrzeugvibrationstischen,Vibrationsprüfgeräte mit 3500 Hz,Schwingungstafel mit einer Bewegungsbreite von 25 mm |
||
Product Description
Das elektrodynamische Schwingungstestsystem wird in den Bereichen Verteidigung, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, Automobilindustrie und Haushaltsgeräte weit verbreitet.Diese Ausrüstung dient der Früherkennung von Fehlern.Die große Bandbreite der Anwendungsbereiche erlaubt bemerkenswerte und zuverlässige Testergebnisse.
Das System unterstützt Sinuswelle, FM, Sweep, programmierbar, Frequenzmultiplikator, Logarithmus, maximale Beschleunigung, Amplitudenmodulation und Zeitkontrolle.Es verfügt über eine voll funktionsfähige Computersteuerung mit einfachen festen Beschleunigung und festen Amplituden EinstellungenDie Ausrüstung wurde 3 Monate lang kontinuierlich ausfallfrei betrieben, um eine stabile Leistung und eine zuverlässige Qualität zu gewährleisten.
| Artikel | Beschreibung |
|---|---|
| Sine-Kraft | 5.88 KN |
| Schlagkraft | 11.76 KN |
| Frequenzbereich | 5 ‰ 3000 Hz |
| Verlagerung | 51 mm |
| Max. Geschwindigkeit | 2 m/s |
| Max. Beschleunigung | 981 m/s2 (ohne Belastung) |
| Durchmesser der Rüstung | 200 mm |
| Erlaubtes Lastdrehmoment | > 300 N•m |
| Wirkungsmasse der Rüstung | 6 kg |
| Max. Ladekapazität | 100 kg |
| Magnetische Leckage | ≤ 1 mT |
| Frequenz zur Isolierung von Achsvibrationen | 3 Hz |

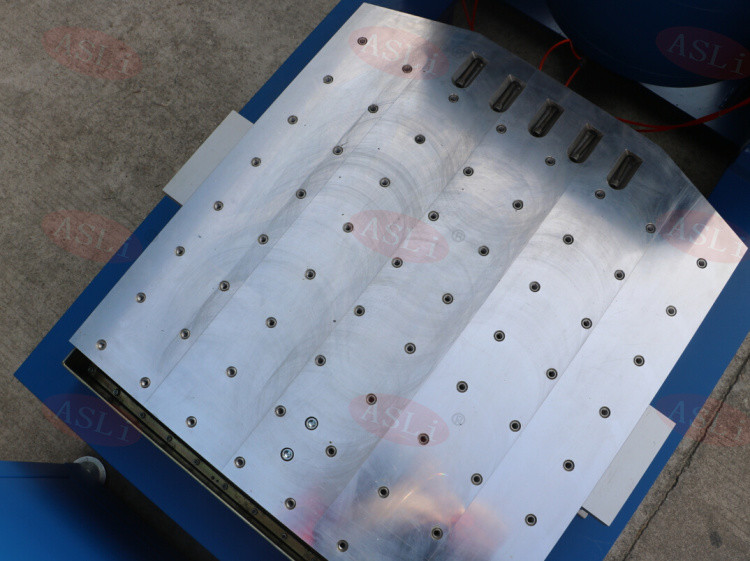

| Lastbefestigung | 16 Edelstahl-M8-Einsätze |
| Abmessungen (L × W × H) | 850 × 665 × 760 mm |
| Ungefähr. | 990 kg |
Fahrzeugbatterie EN50604 IEC62133 UN38.3 Vibrationsprüfbank für Labortests
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Ein gut konzipiertes dynamisches Kreis-Skelett mit einer höheren axalen Resonanzfrequenz.
- Zwei-magnetische Schaltkreise mit geringer Magnetflussleckage, kompakter Struktur und rationaler Anordnung.
- Rocker-Rollenlager mit gerader und importierungsorientierter Kompositkörpersteifigkeit, die eine ausgezeichnete exzentrische Belastbarkeit bieten.

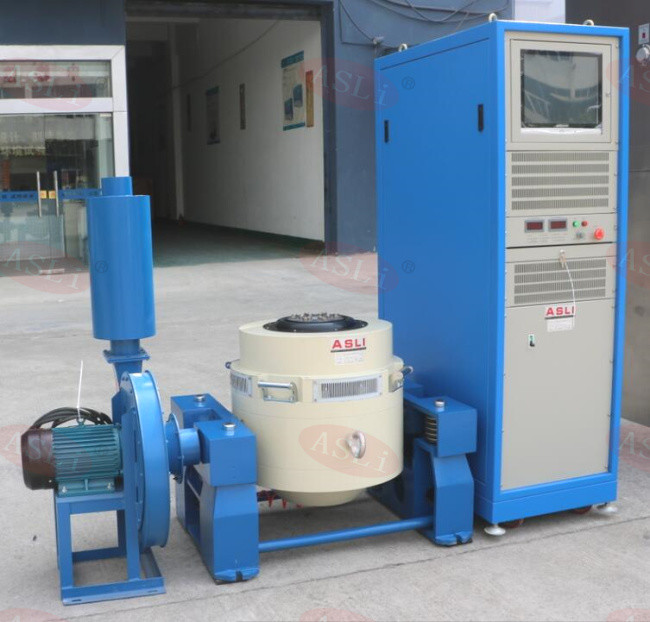

- Trunnion Isolationsgrundlage für die Vibrationsisolation mit bequemer mobiler Installation.
- Die fortschrittliche Technologie im beweglichen System sorgt für eine hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Statische und dynamische Steifheit des Lagers mit einem kleinen Balloneffekt, was die Tragfähigkeit des Vibrationstabels erhöht und die Leistung bei niedrigen Frequenzen verbessert.
