3–3000 Hz Hochfrequenz-Vibrationsprüfgerät vertikaler und horizontaler Prüfstand Schockprüfung für Kraftfahrzeuge
Anwendung
Der Hochfrequenz-Vibrationsshaker nutzt fortschrittliche moderne und spezielle Technologien wie die 'Doppelmagnetkreis-Struktur', 'selbsterregende Gerüstspulen', 'pneumatische Entlastung' sowie 'Rollenlager und Linearführungen' und 'Zapfenisolierung'. Er kann dreiachsige (X, Y, Z) Sinus-Schwingungsprüfungen und breitbandige Zufallsschwingungsprüfungen sowie klassische (Halbsinus-)Impuls- und Schockantwortspektrum-Prüfungen durchführen. Er wird häufig in der Landesverteidigung, Rüstungsindustrie, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, bei Elektrogeräten, in der Telekommunikation, bei Haushaltsgeräten und weiteren Bereichen eingesetzt.
(1) Nennkraft: Sinuskraft 10.000 N; Zufallskraft 10.000 N; Schockkraft 20.000 N;
(2) Frequenzbereich: 3 Hz bis 3000 Hz, Festfrequenz, Gleitsinus (hin und zurück), Sinus, Zufall, Schock
(3) Sweep-Modus: linear, logarithmisch, Hin- und Rücklauf, Festfrequenz
(4) Sweep-Zyklen: 1 bis 32767
(5) Sweep-Zeit: Festfrequenz/Einzeln 1–3600 Min., Frequenzdurchlaufkurven können angezeigt werden.
(6) Max. Beschleunigung 1000 m/s2 (ohne Last)
(7) Max. Geschwindigkeit: 1,8 m/s
(8) Max. Auslenkung: 51 mm p-p (ohne Last), Doppelspitze
(9) Schock-Auslenkung: 51 mm
(10) Gewicht der Schwingspule: 14 kg
(12) Schwingungsform: Sinus, Zufall (Random), Schock
(13) Durchmesser der Schwingspule: Φ240 mm
(14) Abmessungen des Schwingungssystems: B1060 x H750 x T845 mm
(15) Gewicht des Schwingungssystems: 960 kg

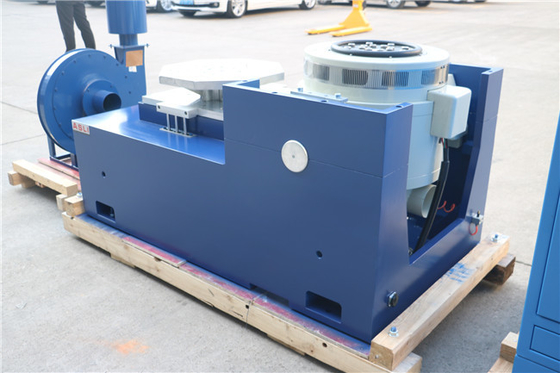

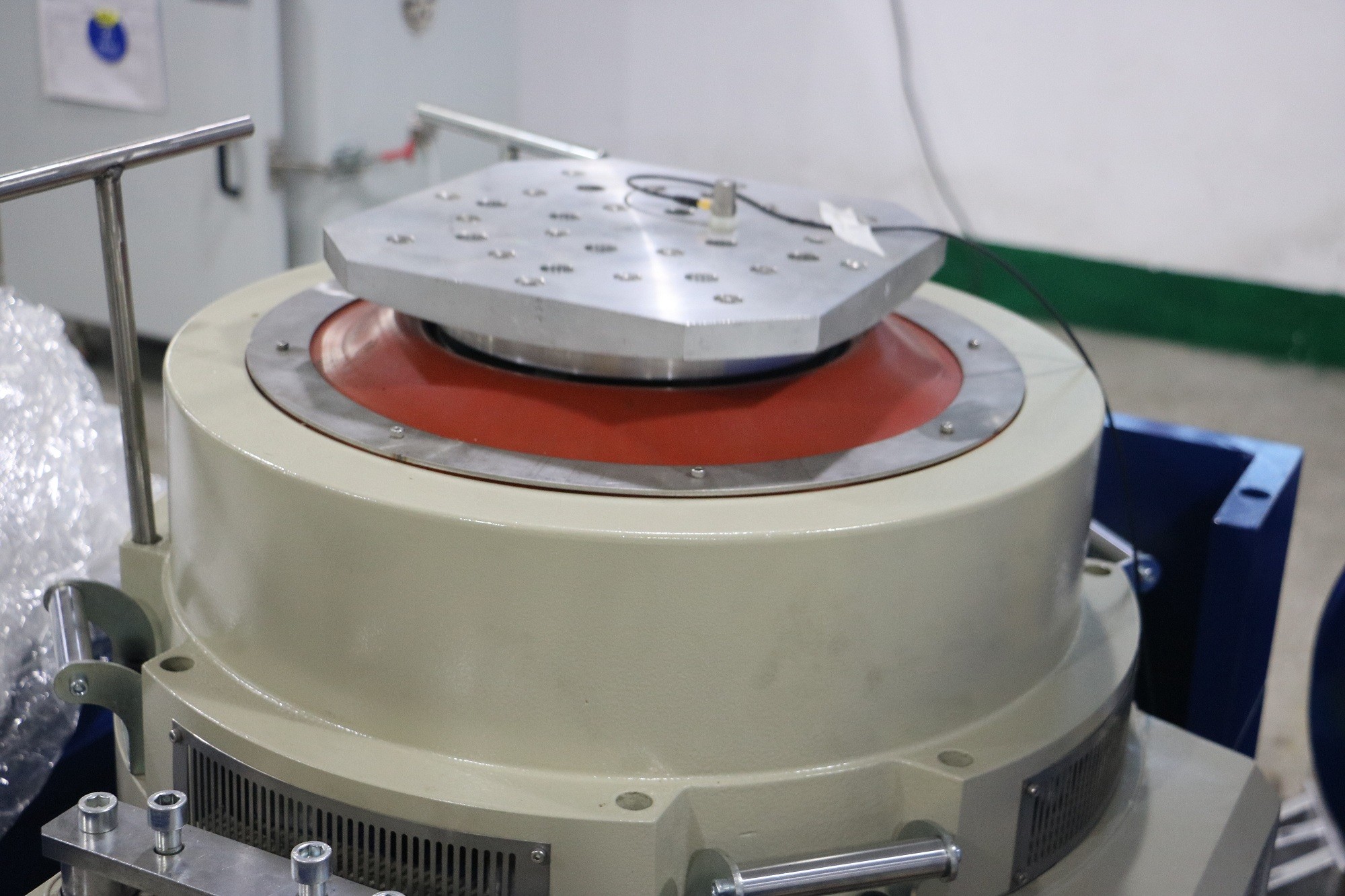

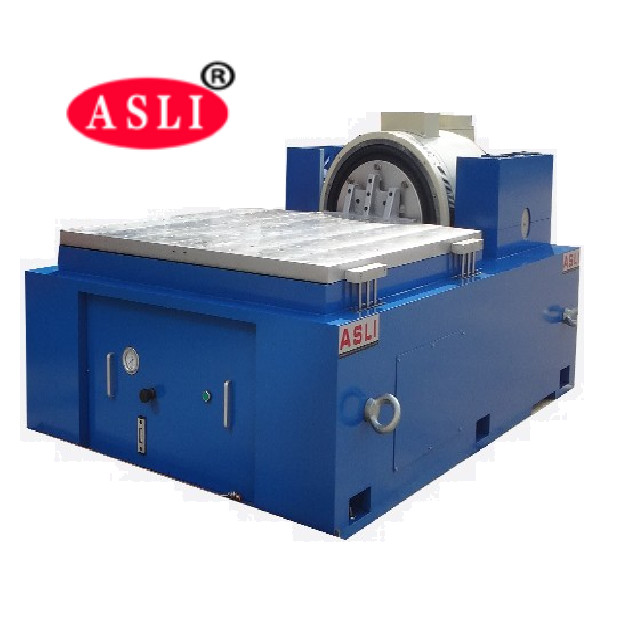

(16) 600 mm * 600 mm vertikaler Aufweitungstisch und 600 * 600 mm horizontaler Gleittisch
Technische Parameter:
| Bezeichnung | Verpackungsvibrationstisch / Vibrationstester für Autoteile | ||||||||
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennauslenkung (p-p) mm | Max. Belastung (kg) | Schwingspule (kg) | Abmessung der Schwingspule (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

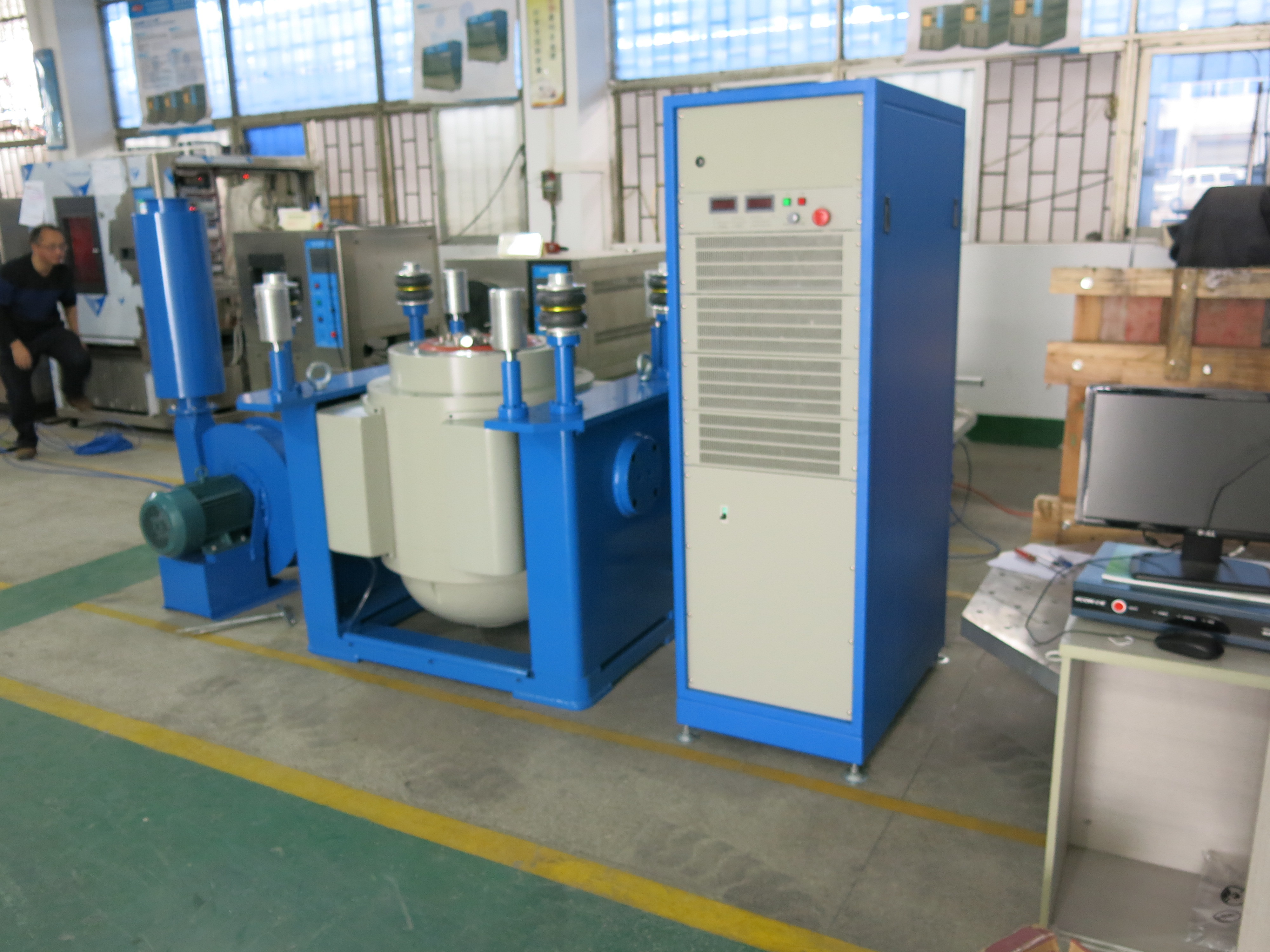

(1) Schwingungserreger 1 Satz
(2) Schwingungsregler 1 Satz
(3) Kommunikationsanschlusskammer 1 Satz
(4) DA-10 Leistungsverstärker 1 Satz
(5) Erregerleistungseinheit 1 Stk.
(7) Treibersoftware 1 Satz
(8) Kühlsystem 1 Satz
(9) Industriecomputer 1 Satz
(10) Farbdrucker 1 Satz (optional)
(11) Beschleunigungssensor (inkl. Ausgangskabel) 1 Stk.
(12) Schwingungsprüfvorrichtung 1 Satz (optional, je nach Prüfmuster)

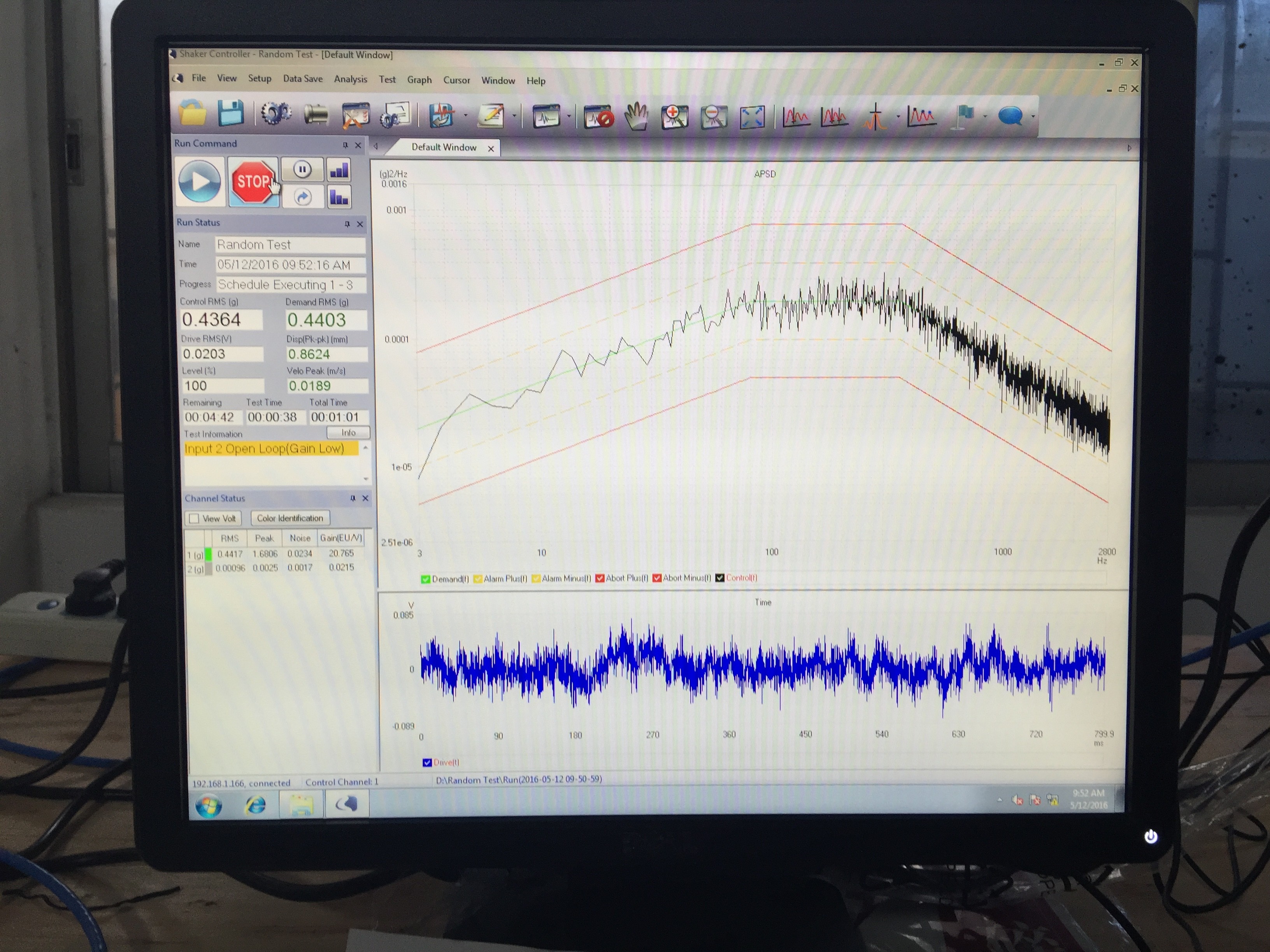

Digitaler Schwingungsregler
Der Schwingungsregler ist die neueste Entwicklung unseres Unternehmens,
der eine international fortschrittliche verteilte Systemarchitektur
nutzt. Sein Kernstück ist der neueste 32-Bit-Gleitkomma-
Hochgeschwindigkeitsprozessor der TMS320-Serie der Firma
TI. Der Prüfbericht wird automatisch in
Word erstellt. Während oder nach der Prüfung kann der
Prüfbericht bearbeitet und anschließend automatisch
oder manuell generiert werden.
