vibration test equipment ES-10.pdf
Dynamische elektrodynamische Shaker 3 verschiedene Achsen programmierbare industrielle Schwingungsprüfgeräte
Anwendung

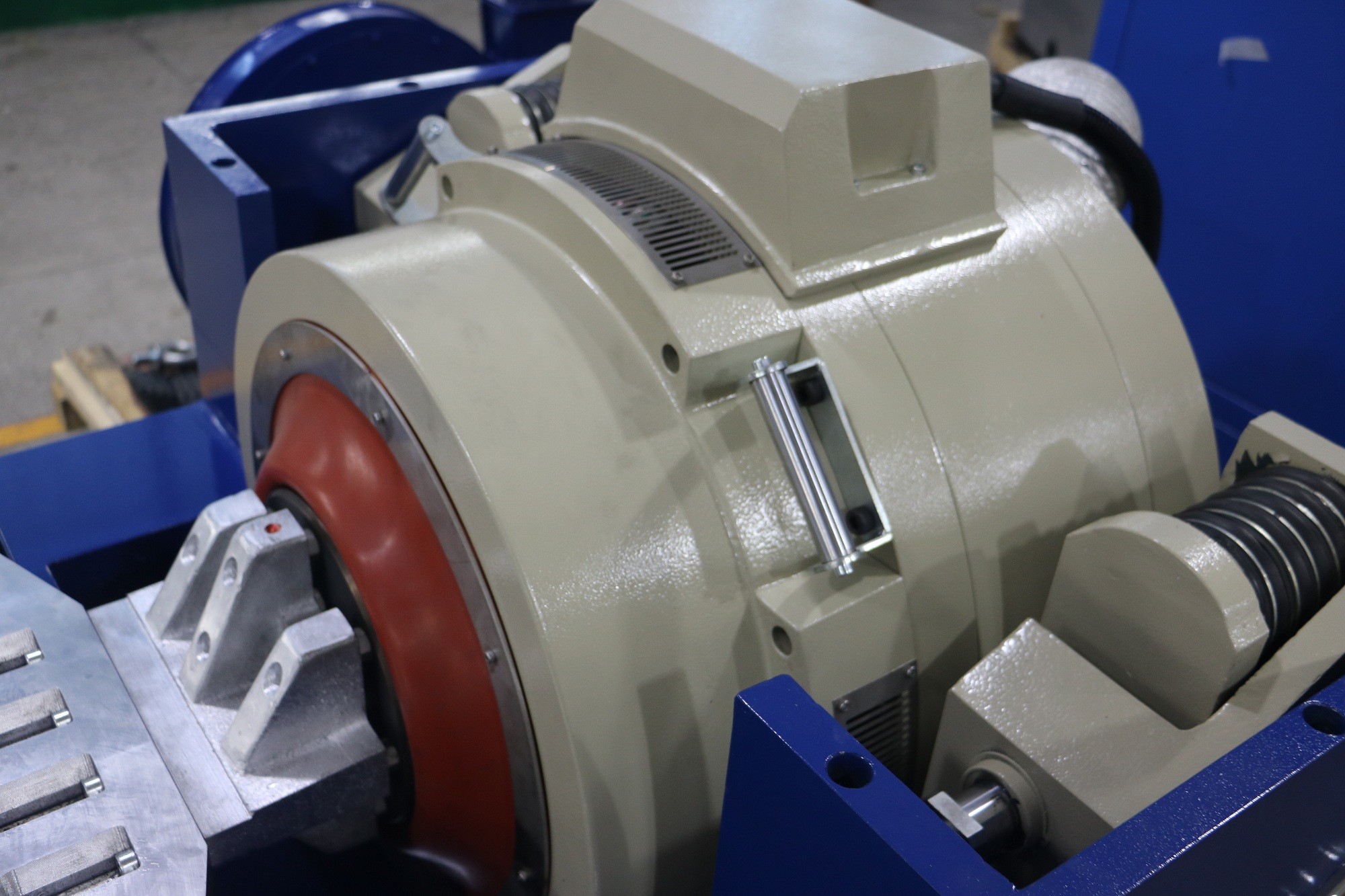

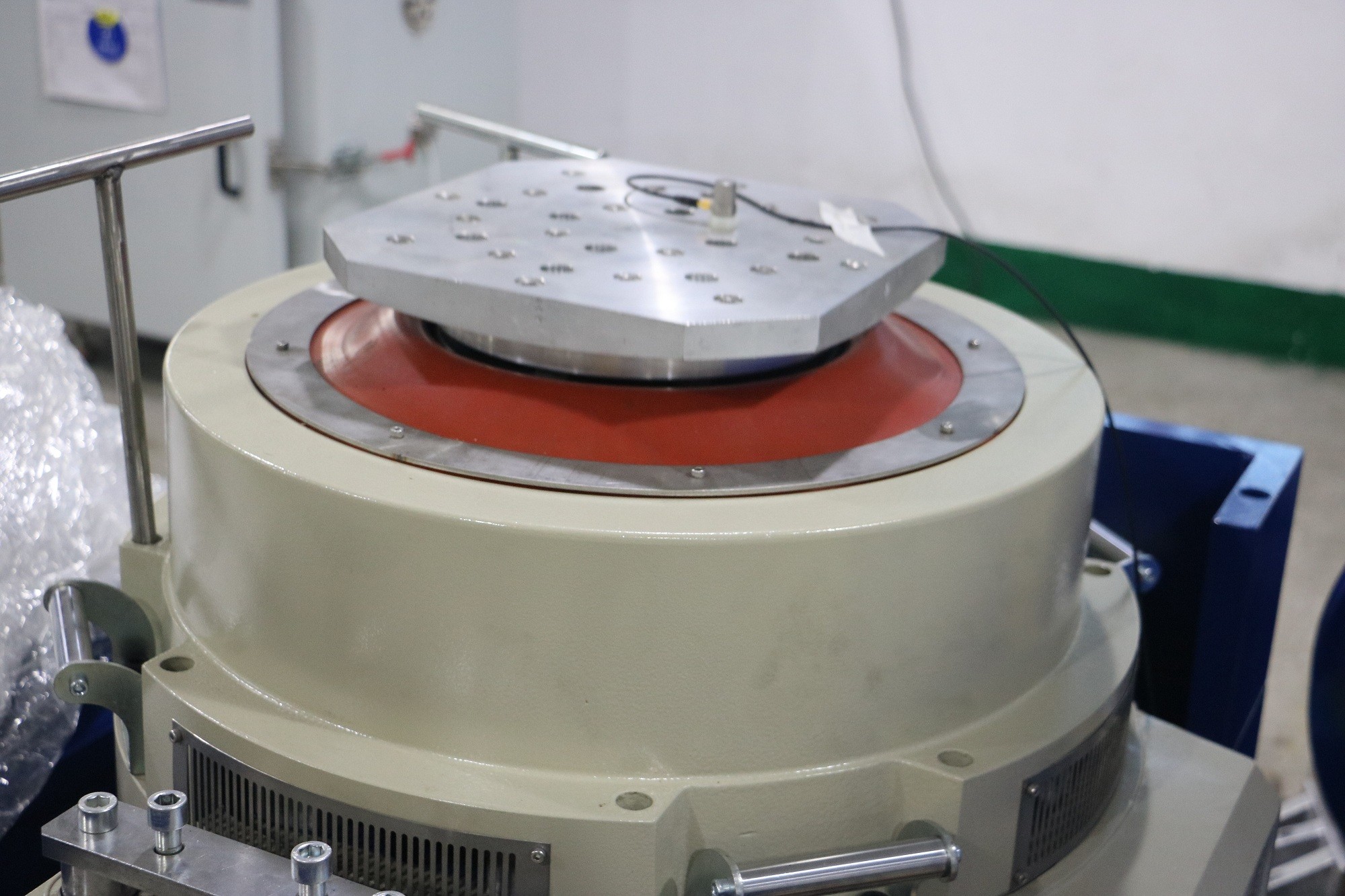

Hochfrequenz-Vibrationsshaker, der die 'Doppelmagnetkreisstruktur', 'selbst erzeugte Skelettaktionskreise', 'Luftunterstützung' und 'Rollenlager und lineare Führung', 'Zapfenisolierung' fortschrittliche moderne Technologie und Spezialtechnologie einsetzt, kann in X-, Y-, Z-Drei-Achsen-Sinusschwingungsprüfungen und Breitband-Zufallsschwingungsprüfungen durchgeführt werden, um durch den klassischen (Halb-Sinus-)Impuls und Stoßantwortspektrumtest abgeschlossen zu werden. Es wird häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte, Kommunikation, Haushaltsgeräte und anderen Bereichen eingesetzt.
(1) Nennkraft: Sinuskraft 10000N; Zufallskraft 10000N; Stoßkraft 20000N;
(2) Frequenzbereich: 3 Hz bis 3000 Hz, Festfrequenz, Hin- und Herlaufen, Sinus, Zufall, Stoß
(3) Frequenzsweep-Modus: linear, logarithmisch, Hin- und Herlaufen, Festfrequenz
(4) Frequenzsweep-Zeiten: 1 bis 32767
(5) Frequenzsweep-Zeit: Festfrequenz/einzeln 1-3600 Minuten, Frequenzsweep-Kurven können angezeigt werden.
(6) Max. Beschleunigung 1000 m/s2 (ohne Last)
(7) Max. Geschwindigkeit: 1,8/s
(8) Max. Verschiebung: 51 mm p-p (ohne Last), Doppelspitze
(9) Stoßverschiebung: 51 mm
(10) Gewicht der beweglichen Spule: 14 kg
(12) Schwingungswelle: Sinus, Zufall, Stoß
(13) Durchmesser der beweglichen Spule: Φ240 mm
(14) Abmessung des Schwingungssystems: B1060 x H750 x T845 mm
(15) Gewicht des Schwingungssystems: 960 kg

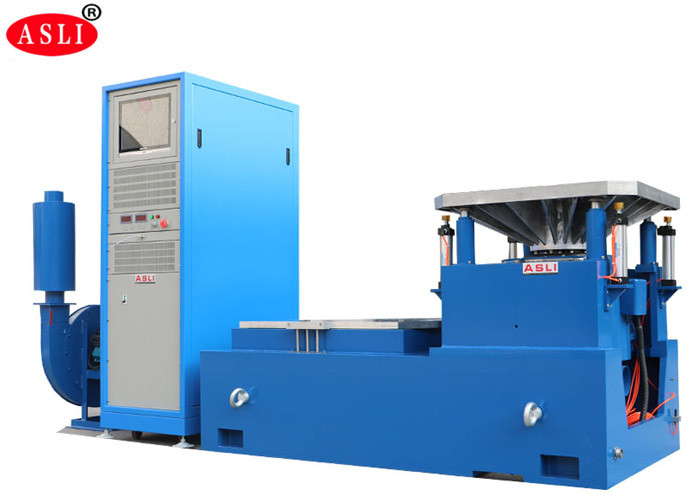

(16) 600 mm * 600 mm vertikaler Expander und 600 * 600 mm horizontaler Gleittisch
Technische Parameter:
| Name | Verpackungsvibrationstisch/Vibrationstischtester für Autoteile | ||||||||
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverschiebung (p-p) mm | Max. Belastung (kg) | Bewegliche Spule (kg) | Abmessung der beweglichen Spule (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Vibrationsgenerator 1 Satz
(2) Vibrationsregler 1 Satz
(3) Kommunikationsverbindungsraum 1 Satz
(4) DA-10 Leistungsverstärker 1 Satz
(5) Erregungsleistung 1 Stk.
(7) Treibersoftware 1 Satz
(8) Kühlsystem 1 Satz
(9) Industriecomputer 1 Satz
(10) Farbdrucker 1 Satz (optional)
(11) Beschleunigungssensor (einschließlich Ausgangsleitung) 1 Stk.
(12) Vibrationsvorrichtung 1 Satz (optional, je nach Testmuster

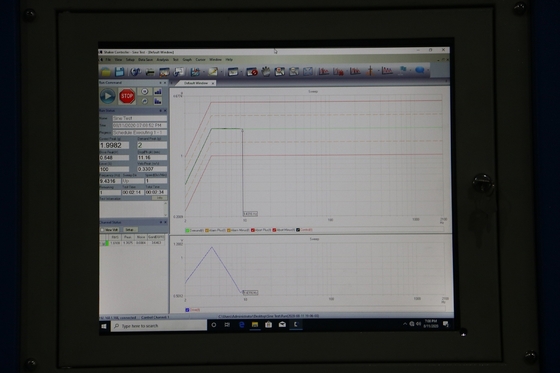

Digitaler Vibrationsregler
Der Vibrationsregler ist das neueste Design unseres Unternehmens
das ein international fortschrittliches verteiltes System verwendet
Architektur, und sein Kern ist die neueste TMS320-Serie
32-Bit-Gleitkomma-Hochgeschwindigkeitsprozessor von TI
Unternehmen. Der Testbericht wird automatisch in
Microsoft Word generiert. Während oder nach dem Testen kann der
Testbericht bearbeitet und dann
automatisch oder manuell generiert werden.
