Test-Tabelle der Erschütterungs-30KN, Erschütterungs-Test-Maschine des Transport-3500HZ
Product Details
| Anwendung: | Materialien, Autoteile, Verpackung, Haushaltsprodukte | Stromspannung: | 380V |
|---|---|---|---|
| Kundendienst bereitgestellt: | Technischer Video-Support, Online-Support, Ingenieure, die für die Wartung von Maschinen im Ausland | Garantie: | 1 Jahr |
| Anwendbare Branchen: | Verteidigungsindustrie, zivile Industrie, elektronische Geräte, Automobilindustrie, Ersatzteile, Ele | Produktname: | Vibrationstestsystem |
| Shaker-Kraft: | 30KN | Geeignet für: | Maximale ladende Einzelteile des Tests 450kgs |
| Frequenzbereich: | 3~3500 Hz | ||
| Hervorheben |
Testtabelle der Erschütterung 30KN,Testtabelle der Erschütterung 3500HZ,Erschütterungstest des Transportes 3500HZ |
||
Product Description

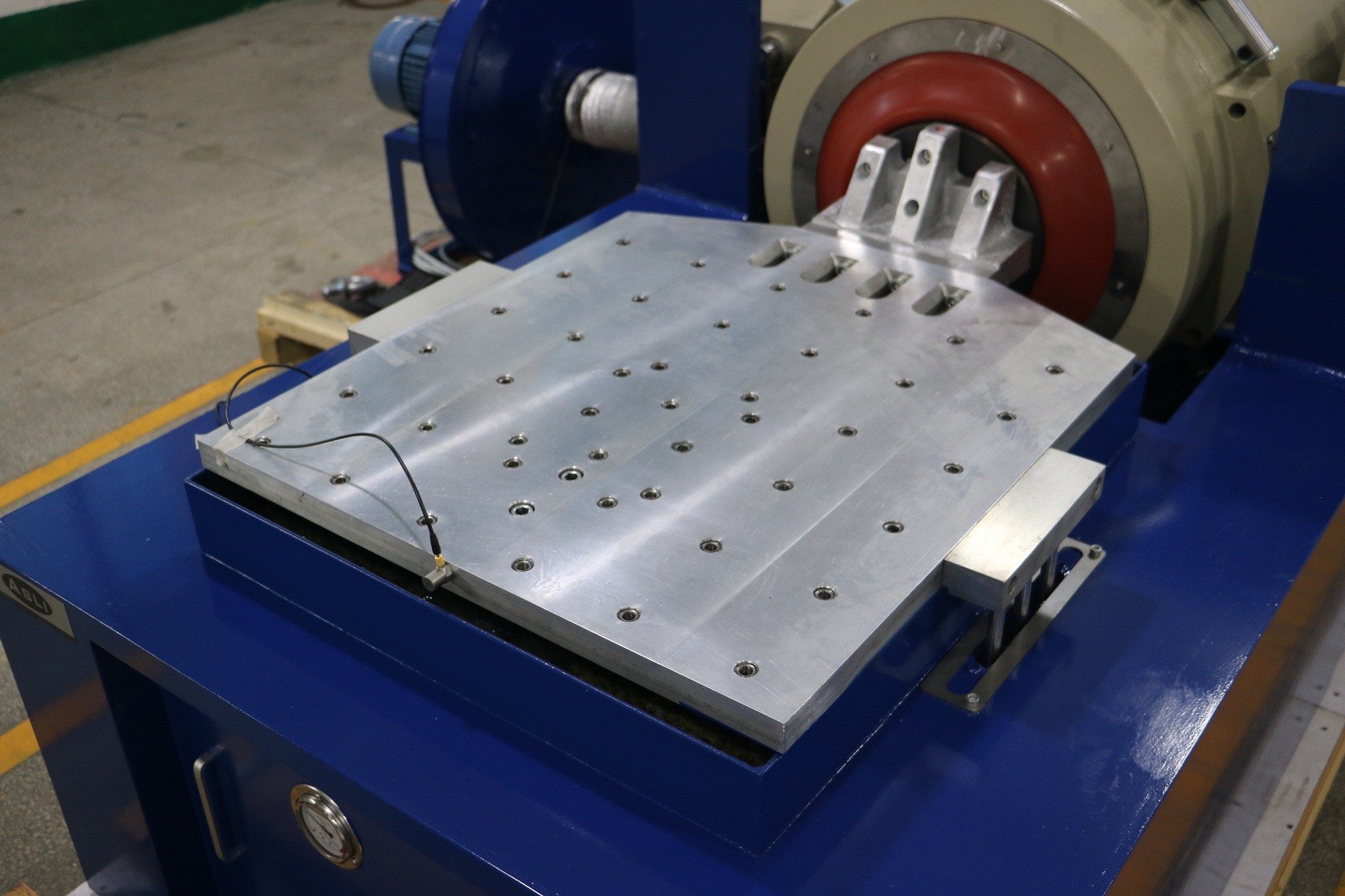

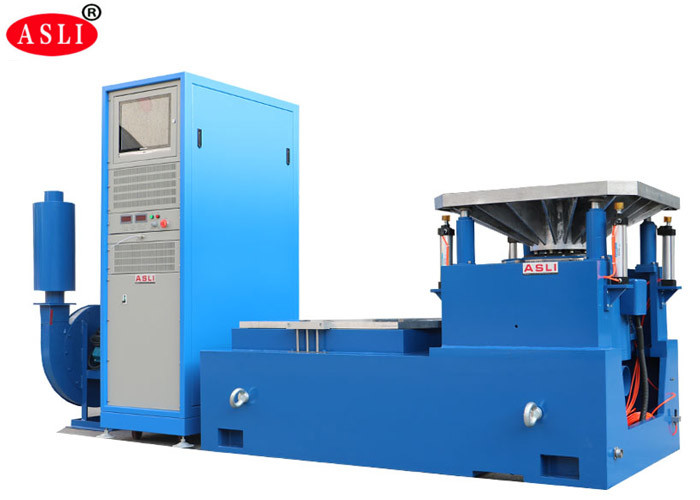

Der ES-30 ist ein Hochleistungs-Vibrationsprüftisch für den Transport, der entwickelt wurde, um reale Transportvibrationsbedingungen zu simulieren. Mit einer Nennsinuskraft von 30.000 N und einem Frequenzbereich von 3–3500 Hz liefert dieser XYZ-Richtungsrüttler zuverlässige, wiederholbare Ergebnisse für Produkthaftungs- und Haltbarkeitstests.
Um Ihnen bei der Empfehlung des am besten geeigneten Vibrationsprüfsystems für Ihre Anwendung zu helfen, bereiten Sie bitte die folgenden Details vor und stellen Sie sie in Ihrer Anfrage zur Verfügung:
- Beschreibung des Prüfobjekts
- Prüfmasse des Prüfobjekts
- Abmessungen des Prüfobjekts
- Prüfprofil (falls verfügbar)
- Maximale für den Test erforderliche Beschleunigung
- Testrichtung: X-, Y-, Z-Achsen oder nur Z-Achse
| Parameter | Einheit | Wert |
|---|---|---|
| Systemmodell | — | ES-30 |
| Frequenzbereich | Hz | 3 – 3500 |
| Nennkraft (Sinus) | N | 30.000 |
| Nennkraft (Zufall) | N | 30.000 |
| Nennkraft (Schock) | N | 60.000 |
| Maximale Beschleunigung (Sinus) | m/s² | 1000 |
| Maximale Beschleunigung (Zufall) | m/s² RMS | 1000 |
| Maximale Beschleunigung (Schock) | m/s² | 2000 |
| Maximale Geschwindigkeit (Sinus) | m/s | 1,8 |
| Maximale Geschwindigkeit (Schock) | m/s | 1,8 |
| Maximale Auslenkung (Spitze-Spitze) | mm | 51 |
| Masse der beweglichen Spule | kg | 40 |
| Abmessung der beweglichen Spule | mm | Ø 450 |
| Maximale Last | kg | 100 |
| Modell | Nennsinuskraft (N) | Nennzufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Last (kg) | Bewegliche Spule (kg) | Abmessung der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |

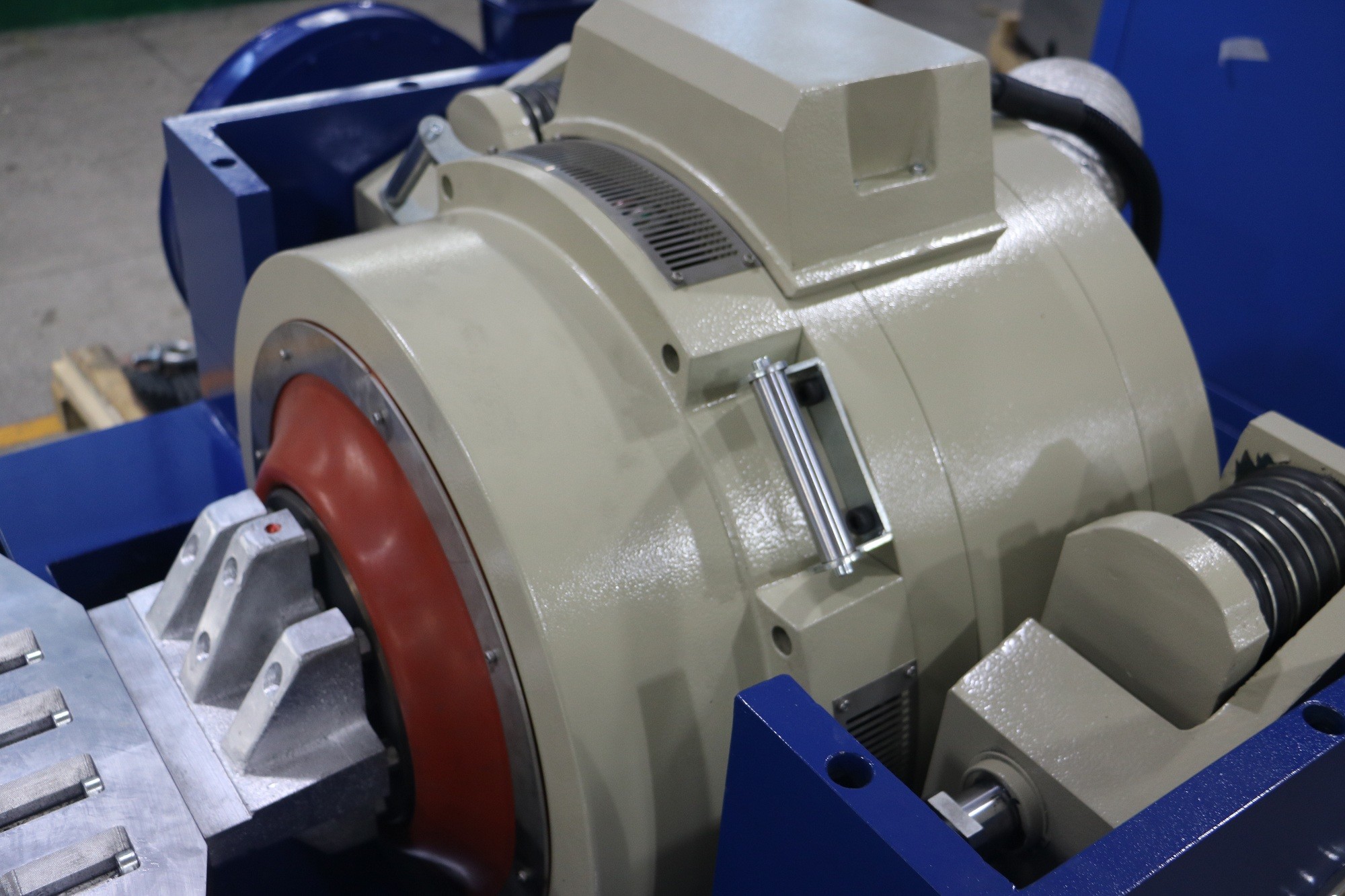

- Gut gestaltetes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreis-Design sorgt für geringe magnetische Flussleckage, kompakte Struktur und rationales Layout.
- Rocker-Stangen-Rollenlager mit gerader und importorientierter Verbundkörpersteifigkeitsausrichtung für hervorragende exzentrische Lastkapazität.
- Trunnion-Isolationsfundament für den Hormongebrauch, das eine bequeme mobile Installation ermöglicht.
- Fortschrittliche Technologie im Bewegungssystem sorgt für hohe Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des Lagers mit geringem Ballon-Effekt, was die Kapazität des Vibrationstisches erhöht und die Tieffrequenzleistung verbessert.
Kontaktieren Sie uns gerne für den Transportvibrationsprüftisch — Simulation von Transportvibrationsrüttlern, XYZ-Richtungsrüttlern. Unser Team steht Ihnen bei der Auswahl des optimalen Modells für Ihre Testanforderungen zur Seite.
