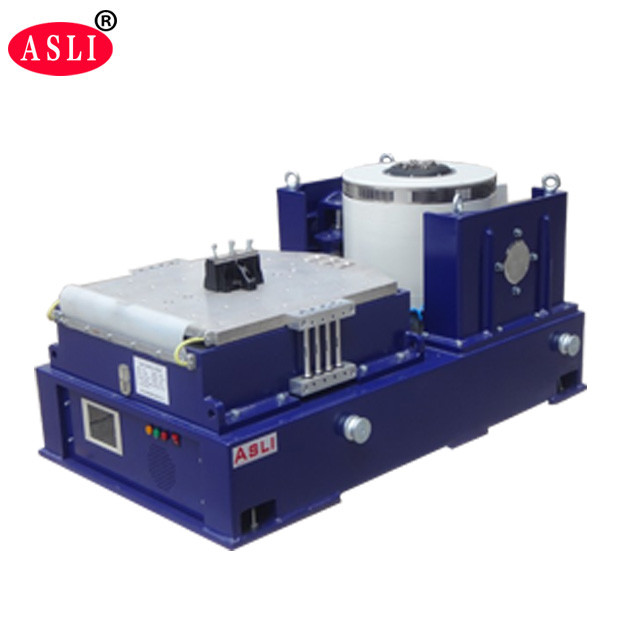

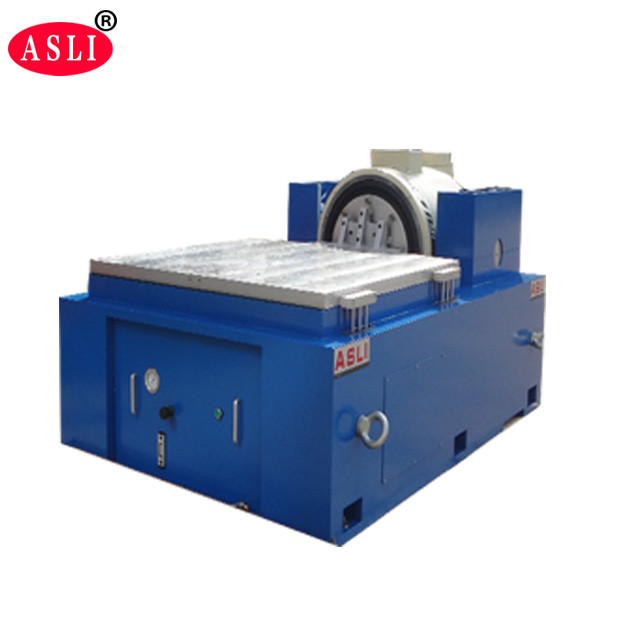

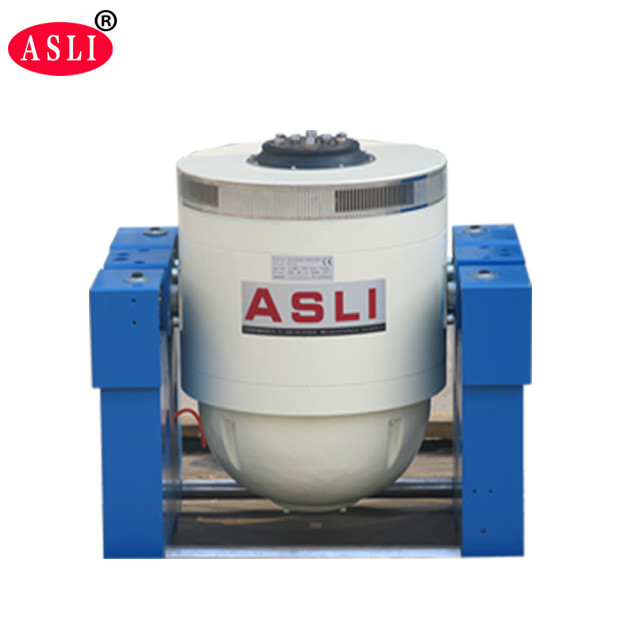

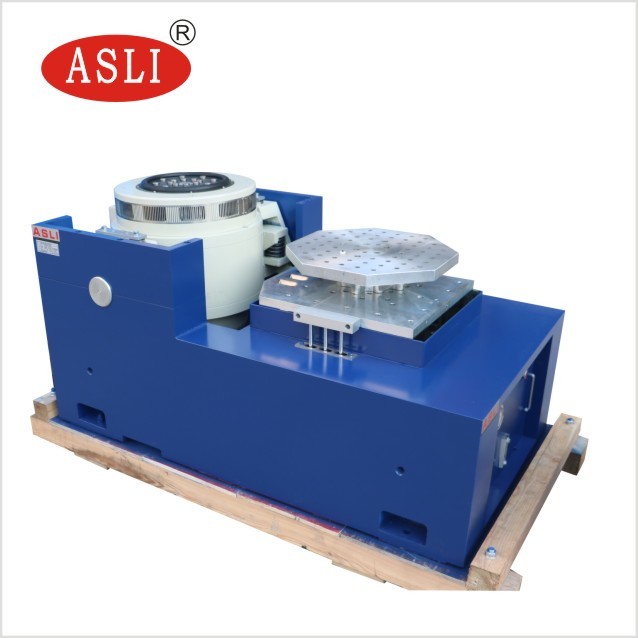

Elektrodynamische Maschine für Hochfrequenz-Vibrationsprüfungen mit Tisch aus Magnesiumlegierung
Anwendung
Der Hochfrequenz-Vibrationsshaker nutzt fortschrittliche moderne Technologien und Spezialtechniken wie „Doppelmagnetkreisstruktur“, „selbsterregte Skelett-Aktionskreise“, „Luftkissenlagerung“, „Rollenlager und Linearführung“ sowie „Zapfenisolierung“. Er eignet sich für dreiachsige Sinus-Schwingungsprüfungen (X, Y, Z) und Breitband-Rauschprüfungen sowie für klassische (Halbsinus-)Impuls- und Schock-Antwortspektrum-Prüfungen (SRS). Er wird in großem Umfang in den Bereichen Landesverteidigung, Wehrtechnik, Luft- und Raumfahrt, Telekommunikation, Elektronik, Elektrogeräte, Kommunikation, Haushaltsgeräte und weiteren Bereichen eingesetzt.
(1) Nennkraft: Sinuskraft 10000 N; Rauschkraft 10000 N; Schockkraft 20000 N;
(2) Frequenzbereich: 3 Hz bis 3000 Hz, feste Frequenz, Hin- und Her-Sweep, Sinus, Rauschen, Schock
(3) Sweep-Frequenzmodus: linear, logarithmisch, Hin- und Her-Sweep, feste Frequenz
(4) Sweep-Frequenz-Zyklen: 1 bis 32767
(5) Sweep-Frequenzzeit: feste Frequenz/Einzelzyklus 1–3600 min, Sweep-Frequenzkurven können angezeigt werden.
(6) Max. Beschleunigung 1000 m/s2 (ohne Last)
(7) Max. Geschwindigkeit: 1,8 m/s
(8) Max. Auslenkung: 51 mmp-p (ohne Last), Spitze-Spitze
(9) Schock-Auslenkung: 51 mm
(10) Gewicht der Schwingspule: 14 kg
(12) Schwingungsform: Sinus, Rauschen, Schock
(13) Durchmesser der Schwingspule: Φ240 mm
(14) Abmessungen des Schwingungssystems: B1060 x H750 x T845 mm
(15) Gewicht des Schwingungssystems: 960 kg

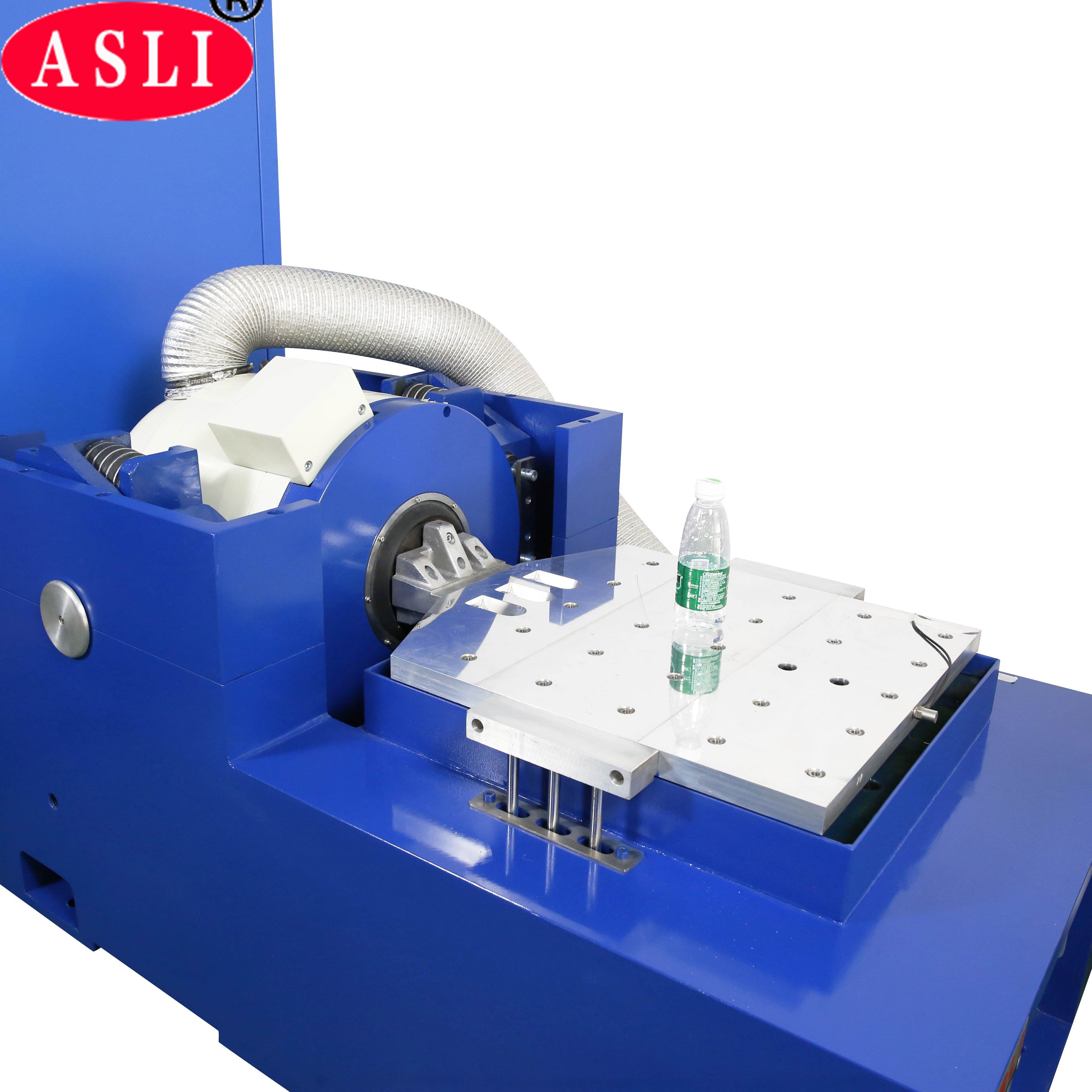

(16) 600 mm * 600 mm vertikaler Aufweitungstisch und 600 * 600 mm horizontaler Gleittisch
Technische Parameter:
| Name | Verpackungs-Schwingtisch / Schwingtisch-Prüfgerät für Autoteile | ||||||||
| Modell | Nenn-Sinuskraft (N) | Nenn-Rauschkraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennauslenkung (p-p) mm | Max. Belastung (kg) | Schwingspule (kg) | Abmessungen der Schwingspule (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Schwingungserreger 1 Satz
(2) Schwingungsregler 1 Satz
(3) Kommunikationsanschlusskammer 1 Satz
(4) DA-10 Leistungsverstärker 1 Satz
(5) Erregerstromversorgung 1 Stk.
(7) Treibersoftware 1 Satz
(8) Kühlsystem 1 Satz
(9) Industrie-PC 1 Satz
(10) Farbdrucker 1 Satz (optional)
(11) Beschleunigungssensor (inkl. Ausgangskabel) 1 Stk.
(12) Schwingungsaufnahme 1 Satz (optional, je nach Prüfling)
Digitaler Schwingungsregler
Der Schwingungsregler ist die neueste Entwicklung unseres Unternehmens,
die auf einer international fortschrittlichen verteilten System-
architektur basiert und deren Kern der neueste 32-Bit-
Gleitkomma-Hochgeschwindigkeitsprozessor der TMS320-Serie von
TI ist. Der Prüfbericht wird automatisch in
Word erstellt. Während oder nach der Prüfung kann der
Prüfbericht bearbeitet und anschließend automatisch
oder manuell generiert werden.
