Vibrationsprüfgeräte ES-10.pdf

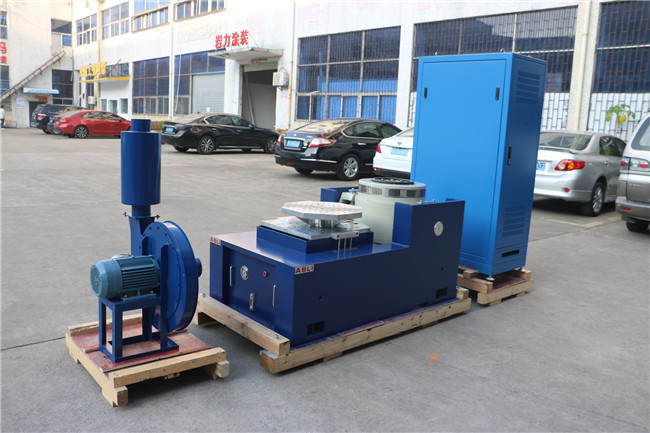

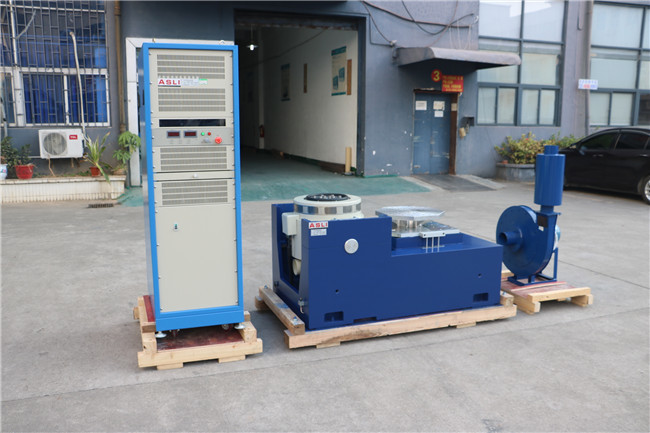

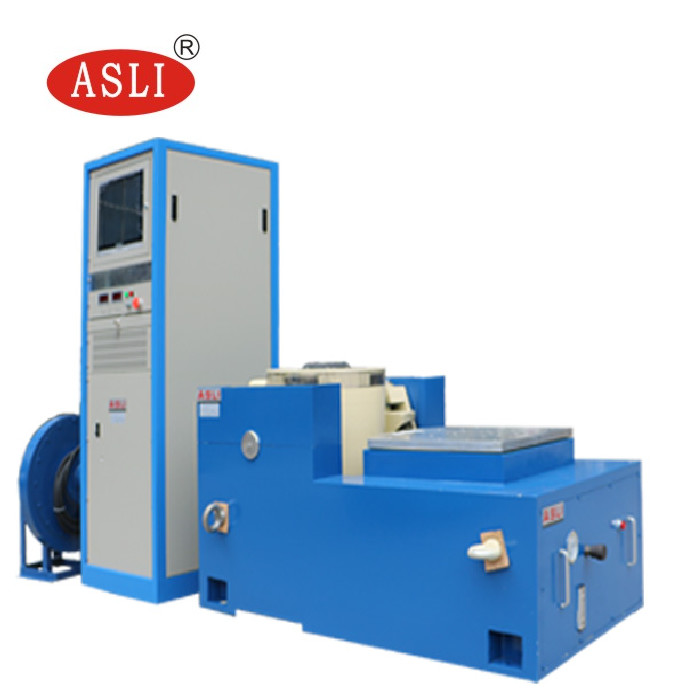

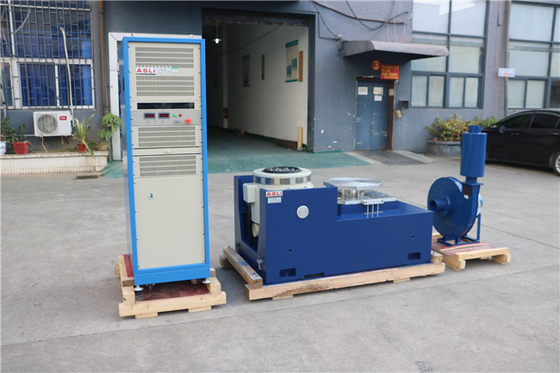

Hochfrequenz-Vertikal- und Horizontal-Elektrodynamik-Vibrationsschüttler-Tischprüfmaschine
Vibrationsprüfmaschine gemäß der Standardkonstruktion für die Batterieprüfung, Simulation unter den bestimmten Bedingungen der Vibrationsprüfung der Batterie,die Batterie oder das Batteriepaket an der Vibrationstabelle befestigt ist, die gemäß der vorgeschriebenen Frequenz, Beschleunigung und Verschiebungsart entlang der Batterieprobe Vibration von drei gegenseitig senkrechten Richtungen gemessen Batterie sollte nicht undicht,Verliere nicht den Mut., nicht gebrochen, kein Feuer und keine Explosion.
Technische Parameter:
Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Prüfstand:
Die in Absatz 1 genannte Regelung gilt nicht für die Produktion von Kraftfahrzeugen.
UL 1642:2012 < Norm für Lithiumbatterien >
UL 2054: 2012 < Batterien für den privaten Gebrauch und den gewerblichen Gebrauch>
UN38.3(2012) < Teil 3: Vorschlag für den Transport gefährlicher Güter - Prüf- und Standardhandbuch>
IEC 62133-2:2017 < Sicherheitsanforderungen an tragbare versiegelte Sekundärzellen und aus ihnen hergestellte Batterien zur Verwendung in tragbaren Anwendungen - Teil 2: Lithiumsysteme >
IEC 62281: 2004
IEC 60086: 2007
Der Anwendungsbereich der Vibrationsprüfungen ist extrem breit, von Leiterplatten, Batterien, Flugzeugen, Schiffen, Raketen, Raketen, Autos und Haushaltsgeräten bis hin zu anderen Industrieprodukten.
Neben der Vibrationsprüfbank umfasst unser Sortiment auch:
(1) Temperatur-/Feuchtigkeitstestreihe: Temperatur-/Feuchtigkeitstestkammer, Stabilitätslaufkammer, Thermo-Schock-Testkammer,UV-Prüfkammer für Temperatur, Luftfeuchtigkeit, Rampen-Temperatur-Kammer.
(2) Alterungstestreihe:Hohe TemperaturOfen, Vakuumtrockner, Luftlüftung Alterungstestkammer, Dampfalterungstestkammer, Ozon-Testkammer, Verbrennung in Prüfgeräten
(3) WettersimulationentReihe: Regensprühprüfkammer, Staubprüfkammer, Alterungstestkammer mit Xenonlampe, UV-WiderstandstestkammerbEr
(4) Mechanische Prüfreihen: Vibrationsprüfmaschine, Fallprüfmaschine,Bump Test-Maschine, Beschleunigung mechanischer Stoßmessgerätund so weiter.
Wenn Sie weitere Informationen überUN 38.3 IEC 62133 Standard-Hochbeschleunigungs-elektrodynamische Shaker für Batteriezellen-Tests, zögern Sie bitte nicht, Ihre Anfragen zu senden.
