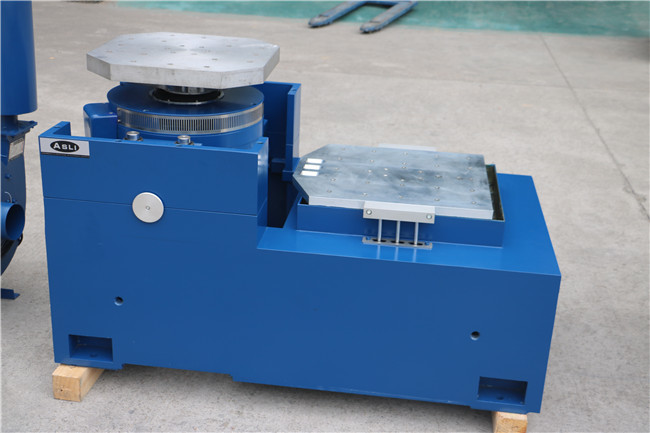

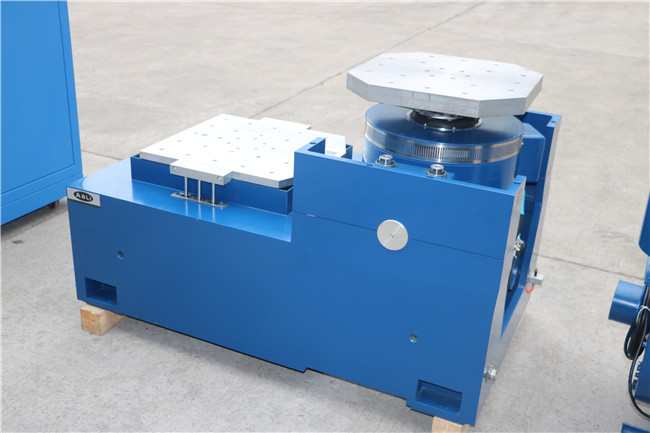

180kg Achsen-Schwingtisch des Laden-3, 600kg. F-Erschütterungs-Prüfvorrichtungs-Maschine
Product Details
| Vibrationskraft: | 6000n | Vibrationsrichtung: | 3 Achse |
|---|---|---|---|
| Gewicht der beweglichen Spule: | 6,5 kg | Verschiebung: | 25mm |
| Max. Beschleunigung: | 100g | Anwendung: | Kleine Komponente |
| Hervorheben |
180kg Achsenschwingtisch des Ladens 3,Schwingtisch der Achse 600kg.f 3,Prüfvorrichtungsmaschine der Erschütterung 600kg.f |
||
Product Description
Leistungsfrequenz 3-Achsen-Vibrations-Prüftisch - eine leistungsstarke Vibrationsprüflösung für die Auswertung kleiner Bauteile.zuverlässige Vibrationssimulation über einen breiten Frequenzbereich, so dass es ideal für die Qualitätssicherung, Produktentwicklung und Zuverlässigkeitsprüfung in Industrie- und Fertigungsumgebungen geeignet ist.
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3'3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3'3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |

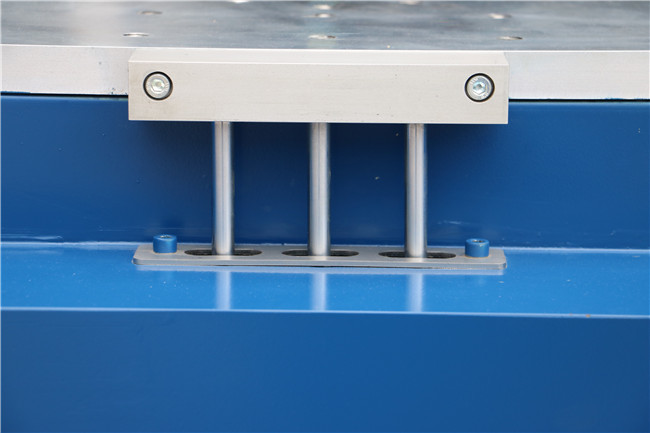

- Robustes Fahrwerk und lineare Bewegungsleitung - starke Tragfähigkeit, hervorragende Führungsfunktionen und hohe Stabilität.
- Ladezentrum-Airbag mit hoher statischer und geringer dynamischer Steifheit
- Hocheffiziente Leistungsschalter der Klasse D, 3-Sigma Spitzenstrom, geringer Stromverbrauch und minimale harmonische Verzerrung.
- Schnelle Selbstdiagnose mit Sicherheitsverriegelung
- Luftbehälter-Schockdämmerung für die Vibrationsplattform: keine zusätzliche Grundlage erforderlich, perfekte Wiedergabe der Vibrationswelle und geringere Vibrationsübertragbarkeit.
- Horizontale und vertikale Ausbauplattformen für verschiedene Anwendungen.
- Einfache Steuerung.
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 ¢ 1000 5'1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5'1200 5 ¢ 2000 |
27.5 33.0 45 |

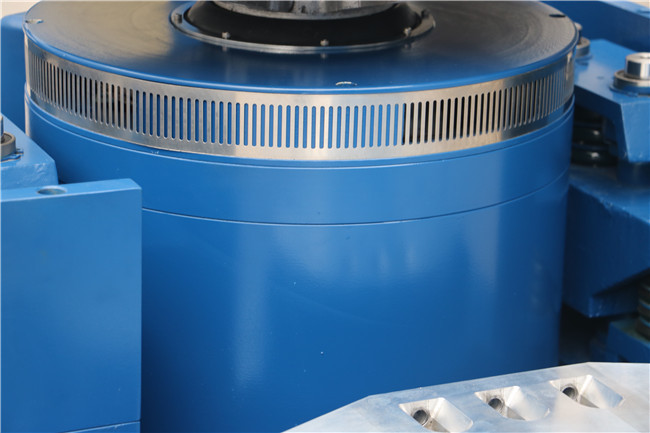

Das Funktionsprinzip des elektromagnetischen Schwingungsauslösers ähnelt dem eines Lautsprechers, bei dem ein elektrischer Leiter durch die Wirkung einer elektromagnetischen Kraft in einem Magnetfeld bewegt wird.Die Kraft zur Beschleunigung des beweglichen Teils wird durch das Gleichgewicht zwischen treibendem Strom und magnetischem Fluss erzeugtDaher kann man durch Steuerung des Antriebsstroms den Vibrationsgenerator steuern.
Die maximale Beschleunigungsstufe des elektromagnetischen Schwingungsauslösers wird durch den maximalen Strom und die Belastung bestimmt.Die Bewegung des beweglichen Teils ist so eingeschränkt, dass die Beschleunigung kein hohes Niveau erreicht.Die Resonanzfrequenz des beweglichen Elements ist höher als die obere Grenze des Frequenzbereichs.
Die Leistung des Vibrationsgenerators kann durch die Grafik, die die maximale Beschleunigung unter verschiedenen Frequenzen zeigt, reflektiert werden.Die Beschränkung der Verschiebung kann durch eine gerade Linie mit einer Steigung von 6 dB/Oktave ausgedrückt werden..
Product Highlights

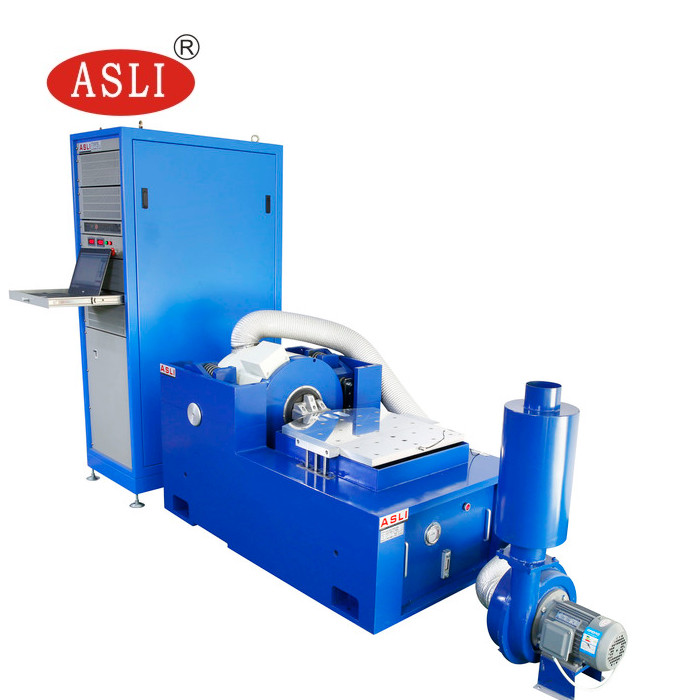

Der 3-Achsen-Vibrationstisch ES-6 bietet eine Kraft von 6000 N, eine Verschiebung von 25 mm, eine Beschleunigung von 100 g und eine Tragfähigkeit von 180 kg. Verfügt über robuste Federung, Airbag-Isolierung, D-Klasse-Energieeffizienz und Selbstdiagnose. Ideal für die Prüfung kleiner Komponenten mit benutzerdefinierten Erweiterungsoptionen.
