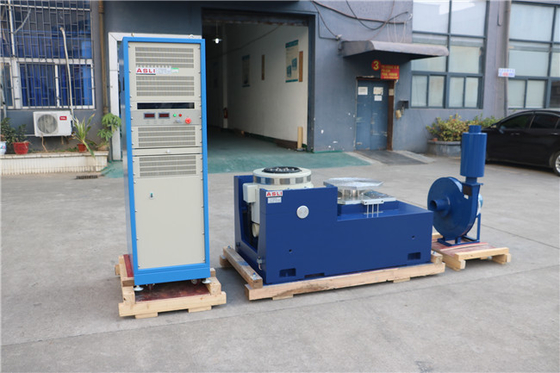

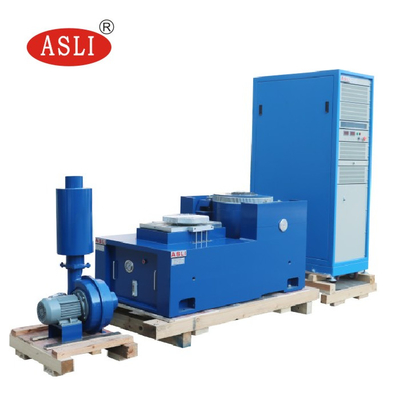

SGS 1000kg.F Vibrationsschwingsystem Hochfrequenztyp
Der Sinus- und Zufallsschwingtisch/3-Achsen-Schwingungsrichtungsprüfmaschine simuliert eine Reihe kontrollierter Schwingungen (Meereswellen, Wind, Erdbeben, Regen...), die durch natürliche oder vom Menschen verursachte Einflüsse entstehen. Durch die Prüfung der Produkte wird sichergestellt, dass sie den Transport- und Schwingungsbedingungen während ihrer gesamten Lebensdauer standhalten, wodurch die Produktqualität kontrolliert und die besten Produkte entwickelt werden können. Es wird häufig in den Bereichen Landesverteidigung, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Automobil, Haushaltsgeräte usw. eingesetzt.
Merkmale
1. Leichter Anker, hohe Steifigkeit, 4000 Hz Frequenz.
2. Computergesteuerte Leitungssteuerung, sofortige Speicherung von Materialien.
3. Anzeige der Steuerdiagramme.
4. Geringer Widerstand und Hochleistungsdesign, hoher Wirkungsgrad, niedrige Kosten.
5. Hohe Zuverlässigkeit, geringe Fehleranfälligkeit.

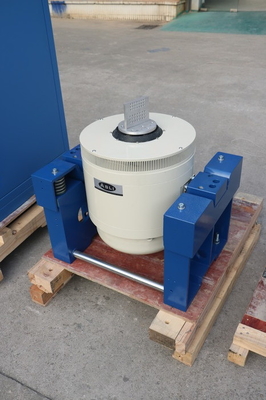

| Elektrodynamische Vibrationsprüfmaschine | |||
| Modell | ES-3 | ES-6 | ES-10 |
| Nenn-Sinuskraft (N) | 2940 | 5880 | 9800 |
| Zufallskraft (N) | 2940 | 5880 | 9800 |
| Schockkraft (bmx) | 5880 | 11760 | 19600 |
| Frequenz (Hz) | 5-3500 | 5-3000 | 5-3000 |
| Max. Beschleunigung (m/s2)) | 980 | 980 | 1000 |
| Nenn-Geschwindigkeit (m/s) | 1.6 | 1.5 | 2.0 |
| Max. Auslenkung (MMp-p) | 25 | 25 | 25 |
| Max. Last (kg) | 120 | 200 | 120 |
| Leistungsaufnahme (KVA) | 7.5 | 17 | 22 |

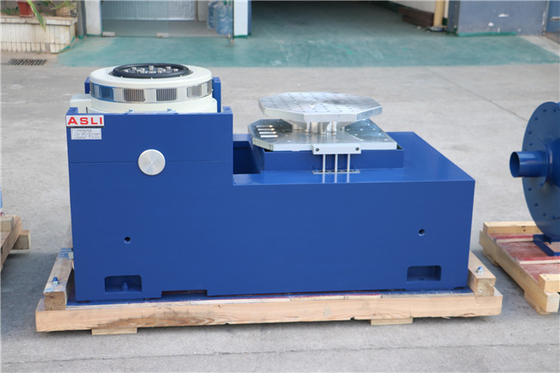

Merkmale des horizontalen Ständers:
Innerhalb einer kleinen Ladebank zur Realisierung höherer Beschleunigung und Arbeitsfrequenz, zur Verbesserung der Tragfähigkeit und Leistung der gesamten Maschinenbank.
Horizontalbank und Vibrationsbank sind integraler Typ, mit perfekter Struktur, bequem zu installieren und einzustellen.
Statischer Druckweg, V-Form, mit Fähigkeit zur Hang- und Schräglastbeständigkeit.
Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.

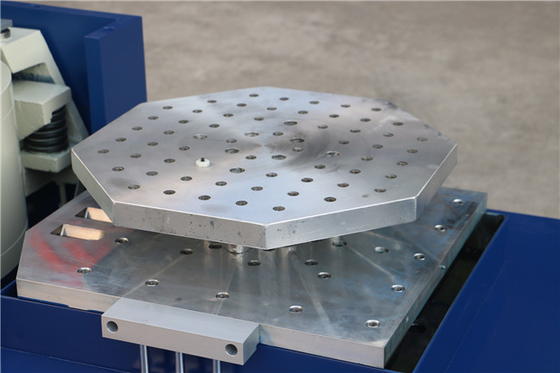

Technische Parameter des horizontalen Expanders:
| Modell | Bankgröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Wenn Sie weitere Informationen über elektromagnetische Vibrationsprüfsysteme mit 100 g Beschleunigung benötigen, zögern Sie bitte nicht, Ihre Anfragen zu senden.
