380V Erschütterung Shaker Table, 3KN elektrodynamischer Shaker Systems
Product Details
| Anwendung: | Materialien, Autoteile, Verpackung, Haushaltsprodukte | Stromspannung: | 380V |
|---|---|---|---|
| Kundendienst bereitgestellt: | Technischer Video-Support, Online-Support, Ingenieure, die für die Wartung von Maschinen im Ausland | Garantie: | 1 Jahr |
| Anwendbare Branchen: | Verteidigungsindustrie, zivile Industrie, elektronische Geräte, Automobilindustrie, Ersatzteile, Ele | Produktname: | Vibrationstestsystem |
| Shaker-Kraft: | 3KN | Geeignet für: | Maximale ladende Einzelteile des Tests 300kgs |
| Frequenzbereich: | 3~3500 Hz | Stützgerät: | Spulenfeder |
| Maximale Tragfähigkeit: | 100kg | Maximale Verschiebung: | 51mm |
| Vibrationsrichtung: | Achse XYZ | Maximale Belastung: | 750kg |
| Geschwindigkeit: | 1,8 m/s | Stromversorgung: | 220V/50Hz |
| Leistung: | Elektronisch | Beschleunigung: | 100G |
| Besonderheit: | Sinus und gelegentliche Schlagprobe | Sinuskraft: | 3000N |
| Kontrollsystem: | Digitale Steuerung | Anker: | 230mm |
| Verpackungsmaterial: | Gehäuse aus Polyholz | ||
| Hervorheben |
Rütteltisch der Erschütterung 3KN,Rütteltisch der Erschütterung 380V,Elektrodynamische Systeme des Schüttels-Apparat 3KN |
||
Product Description
Luftkühlschwingung Vibration Test System Dynamischer Schüttler Tisch mit Muster Fixutre angepasst
Für das Vibrations-Testsystem, Bitte bereiten Sie sich für unten und senden Sie Ihre Anfrage, wir werden Ihnen helfen, zu empfehlen Sie geeignetes Modell
Beschreibung des Exemplars
Prüfmasse der Probe
Abmessungen der Probe
Prüfprofil, falls vorhanden
Maximale Beschleunigung der Prüfung
Prüfung in Richtung X, Y, Z oder nur in Richtung Z
Spezifikation des ModellsLuftkühlschwingung Vibration Test System Dynamischer Schüttler Tisch mit Muster Fixutre angepasst
| Systemspezifikation | |||
| Systemmodell: | ES- 3 | ||
| Frequenzbereich: | 3 ~ 3500 | ||
| Nennkraft | Sineus N | 3000 | |
| Zufälliges N | 3000 | ||
| Schlag N | 6000 | ||
| Maximaler Acc. | Sinus (m/s2) | 1000 | |
| Zufällig (m/s2 rms) | 1000 | ||
| Schlagkraft ((m/s2) | 2000 | ||
| Höchstgeschwindigkeit. | Sinus (m/s2) | 1.6 | |
| Schlagkraft ((m/s2) | 1.6 | ||
| Maximaler Disp. | Maximale Reisezeit mm (p-p) |
25 | |
| Bewegungsspule | 3.5 kg | ||
| Abmessung der beweglichen Spirale | Durchmesser 230 mm | ||
| Maximale Belastung: | 100 kg | ||
Andere verfügbare Vibrationsschüttler
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Vibrationsbeispiel für die Zufallsprüfung
Eigenschaften:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsenresonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rolllager geradlinig und importorientiert Verbundkörper Steifigkeit Orientierung, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.

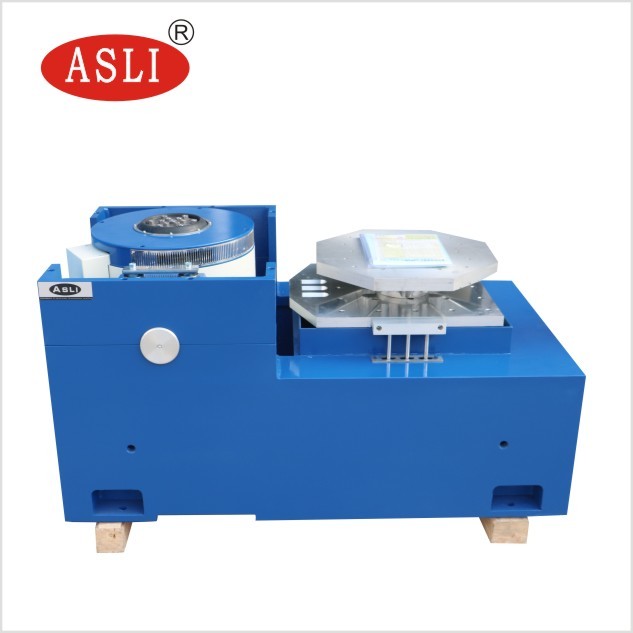

7Statische Steifheit, dynamische Steifheit des Lagerballons, Erhöhung der Vibrationskapazität, Verbesserung der Leistung bei niedrigen Frequenzen.Technische Parameter der horizontalen Vibrationstabelle (Prüfung auf der Achse X, Y)
Technische Parameter der vertikalen Schwingungstabelle ((Z, Achstest):

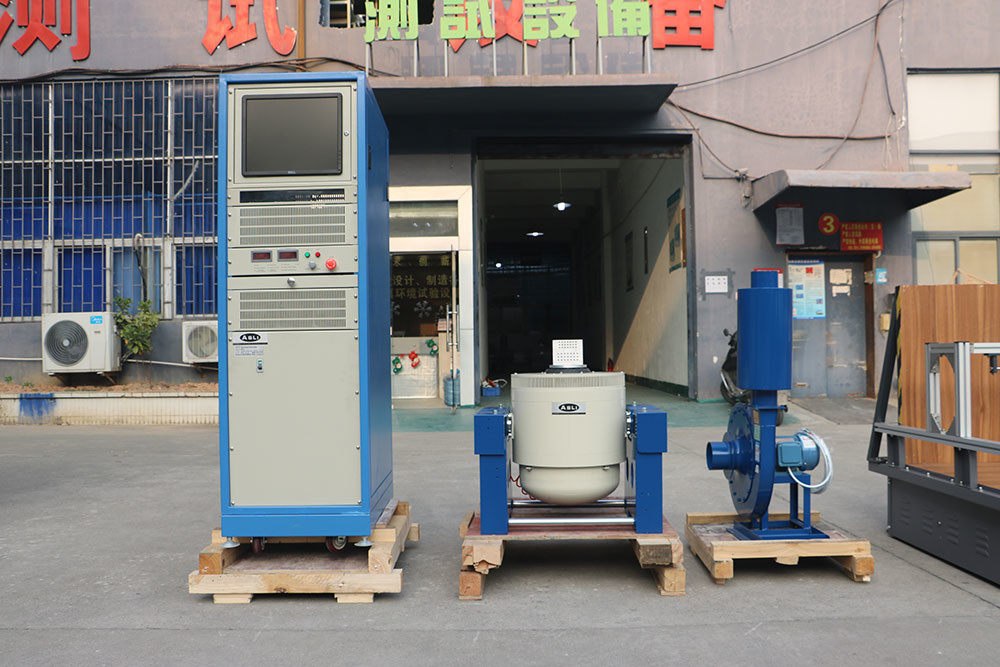

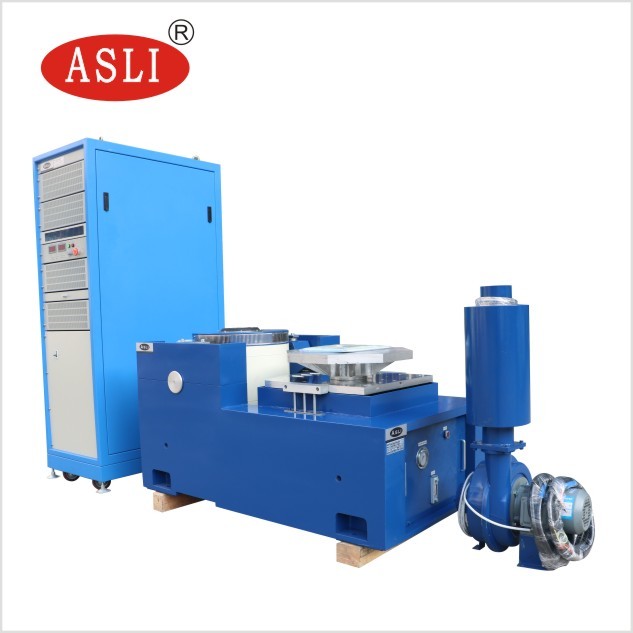

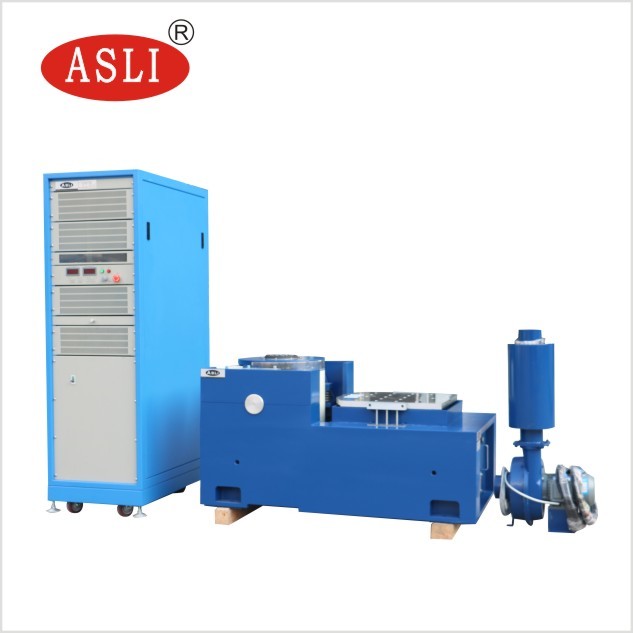

Bilder zur Referenz:
Verpackungsbild:
Bei Fragen zum Luftkühlungs-Vibrations-Testsystem Dynamischer Schüttler Tisch mit Muster Fixutre kundenspezifisch willkommen zu kontaktieren
