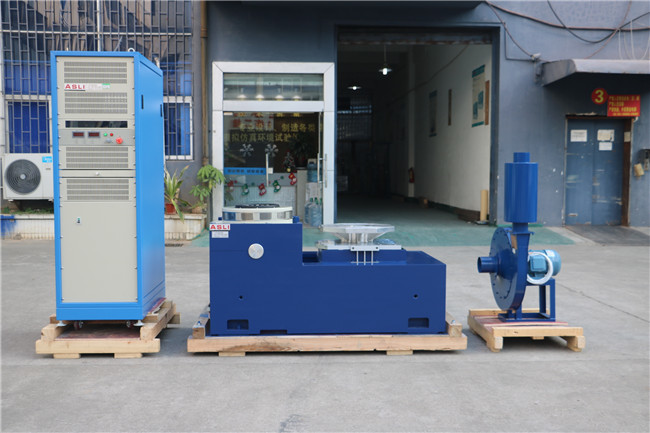

Prüfungsgerät der Erschütterungs-10KN, 1.8m/S Erschütterung Shaker Table Systems
Product Details
| Sinuskraft: | 10000n | Geschwindigkeit: | 1,8 m/s |
|---|---|---|---|
| Vibrationsrichtung: | vertikal oder x, y, z Vibration | Beschleunigung: | 100g |
| Frequenz: | 3 ~ 3000Hz | Leistung: | 380 V 3 Phase |
| Verschiebung: | 51 mm | ||
| Hervorheben |
Prüfungsgerät der Erschütterung 1.8m/s,Prüfungsgerät der Erschütterung 10KN,Rütteltischsysteme der Erschütterung 1.8m/s |
||
Product Description
Wir sind ein Hersteller von elektrodynamischen Hochfrequenz-Vibrationstestern / Hochfrequenz-Vibrationsermüdungsprüfgeräten. Unsere Systeme verwenden fortschrittliche moderne Technologien, einschließlich einer Doppelmagnetkreisschaltung, selbstgenerierender Skelett-Aktionskreise, luftgestützter Lagerung, Rollenlager und Linearführungen sowie Trunnion-Isolierung. Diese ermöglichen die Durchführung von Sinus-Vibrationstests auf den X-, Y- und Z-Achsen sowie Breitband-Zufallsvibrationstests sowie klassische Impulstests (Halb-Sinus, Trapez, Sägezahn) und Schockantwortspektraltests.
Diese Produkte werden in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte eingesetzt.
- Gut konstruierter dynamischer Kreis-Skelett, mit höherer axialer Resonanzfrequenz.
- Zwei Magnetkreise, geringe magnetische Flussleckage, kompakte und rationale Struktur.
- Rocker-Stangen-Rollenlager gerade und importorientierte Verbundkörper-Steifigkeitsorientierung mit exzentrischer Lastkapazität.
- Trunnion-Isolationsbasis für den Hormongebrauch, mit bequemer mobiler Installation.
- Fortschrittliche Technologie des umlaufenden Systems zur Gewährleistung hoher Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des Lagers kleiner Ballon, erhöht die Kapazität des Vibrationstisches und verbessert die Tieffrequenzleistung.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Last (Kg) | Bewegliche Spule (Kg) | Abmessungen der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
- Innerhalb einer kleinen Ladebank, um höhere Beschleunigung und Arbeitsfrequenz zu realisieren, wodurch die Ladekapazität und Leistung der gesamten Maschinenbank verbessert wird.

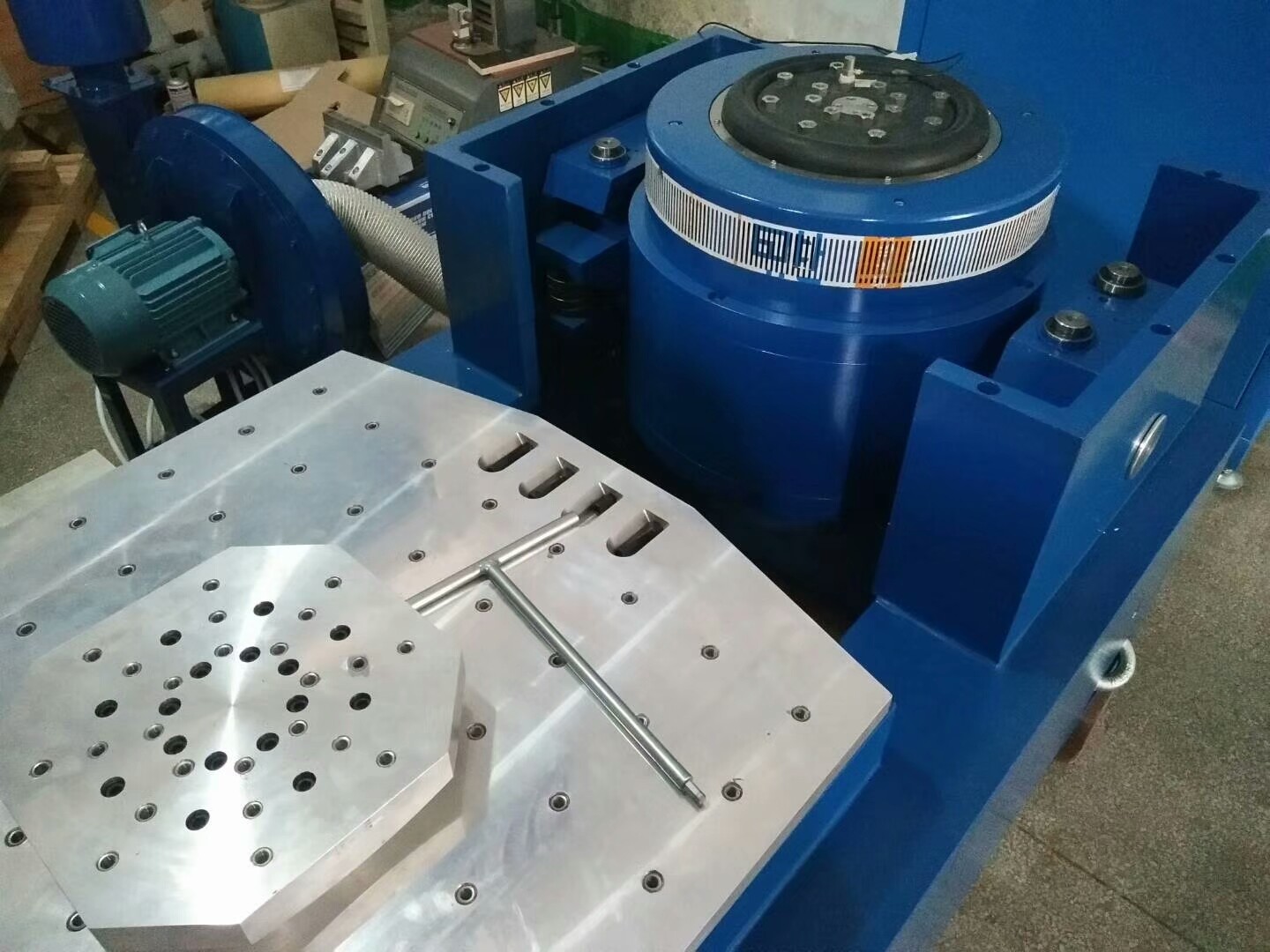

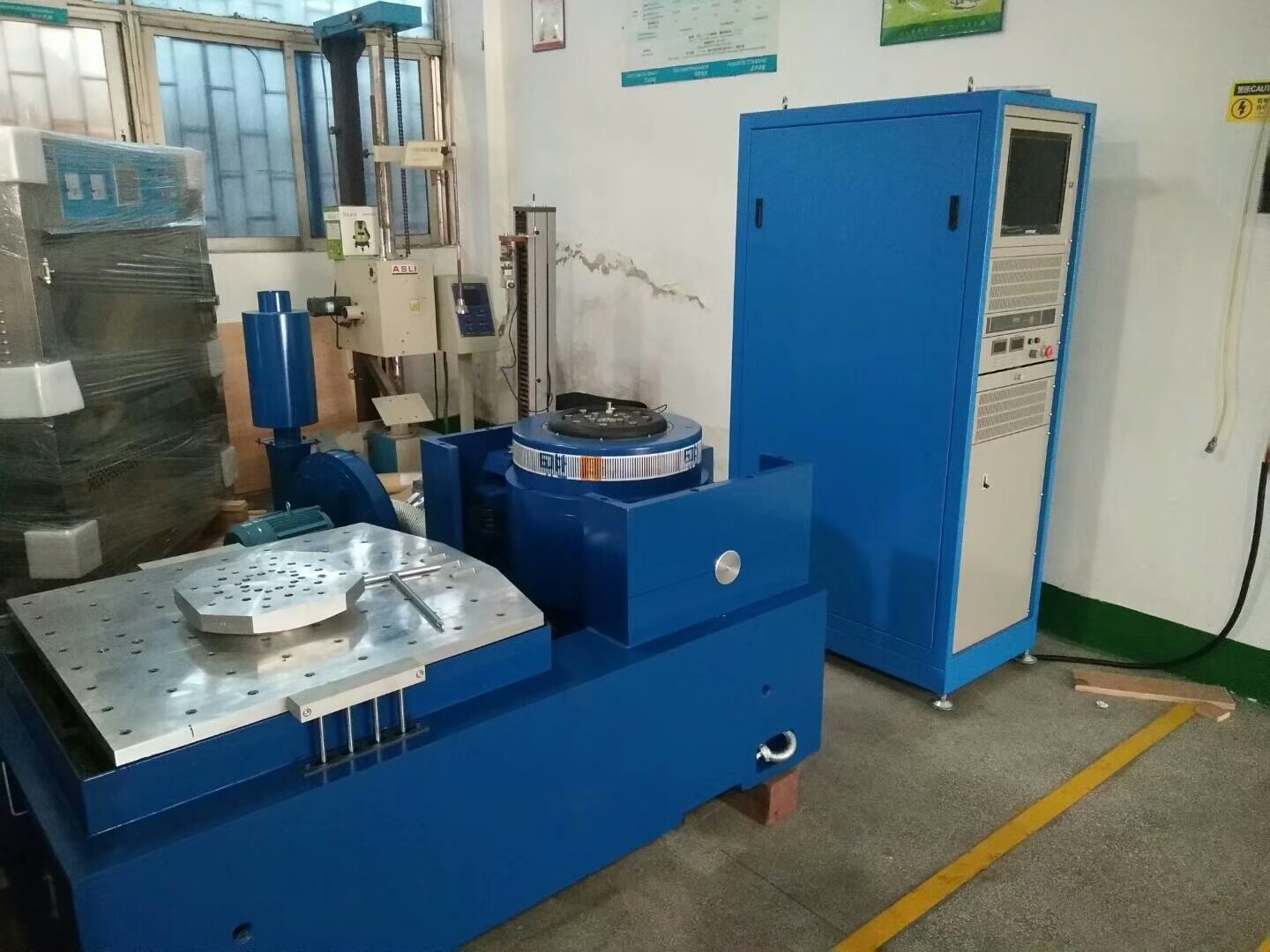

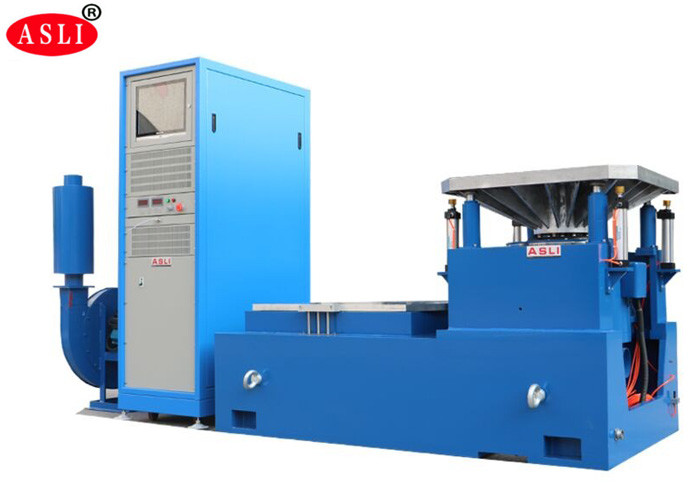

- Horizontale Bank und Vibrationsbank sind integriert, mit perfekter Struktur und bequem zu installieren und einzustellen.
- Statische Druckschiene, V-förmig, mit Kapazität für Neigungs- und Schrägbelastungsbeständigkeit.
- Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
| Modell | Bankgröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

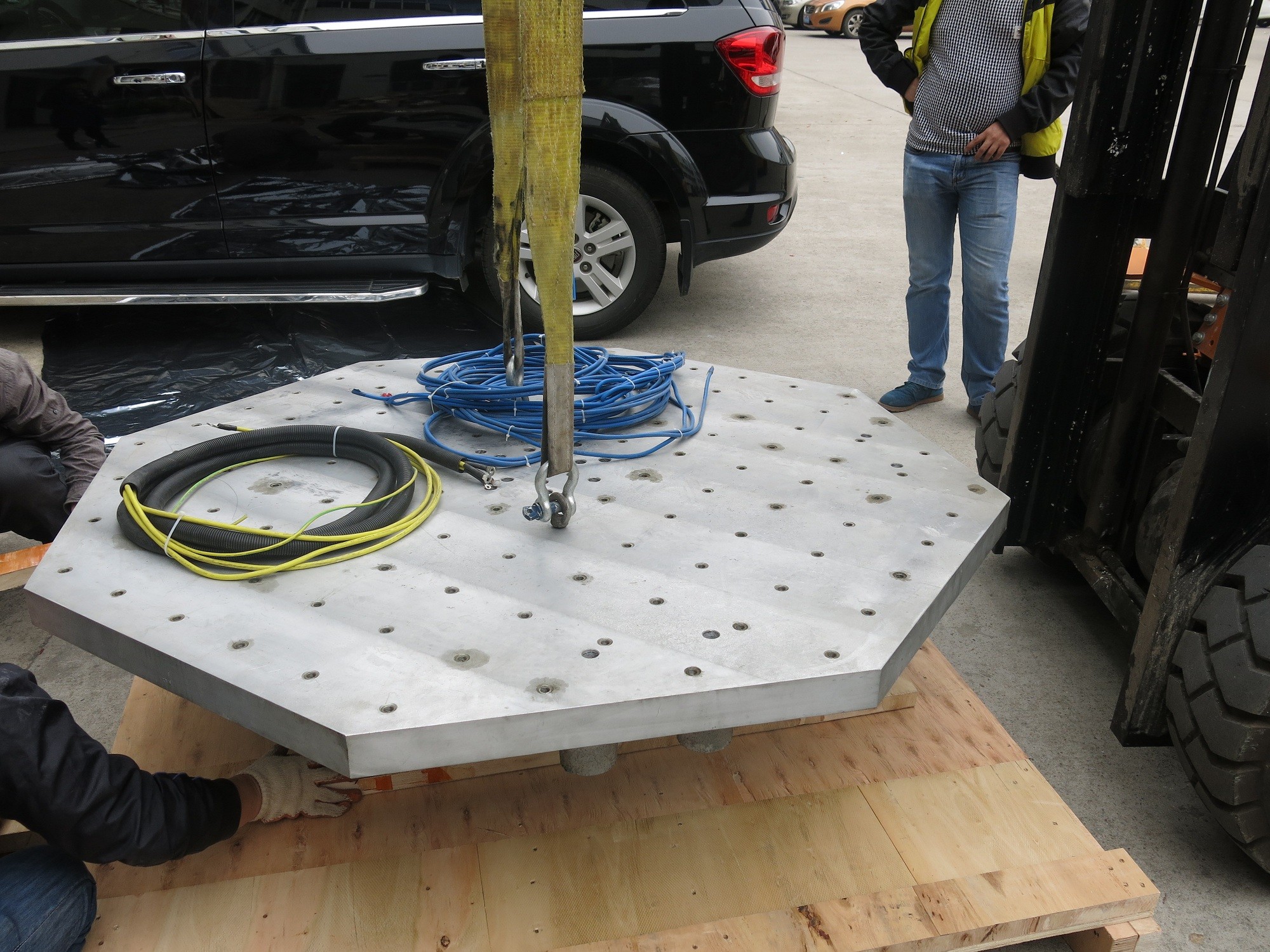

Die vertikale VT-Erweiterungsbank und die spezifizierten Klemmen sind präzise berechnet und aufwendig konstruiert, um sicherzustellen, dass der Kunde die beste Leistung durch perfekte Struktur, hochwertiges Material und Verarbeitung erzielt.
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Bankgröße |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Runde Bank) | 220 | 350 | Ø1200 |
Product Highlights
10KN-Vibrationsprüfgerät mit 1,8 m/s Geschwindigkeit, 100 g Beschleunigung, 3–3000 Hz Frequenz und 51 mm Verschiebung. Verfügt über einen Doppelmagnetkreis, Zapfenisolierung und X/Y/Z-Achsenprüfung. Erfüllt die Standards ISO 16750-3 und Amazon Series 6. Ideal für Luft- und Raumfahrt-, Elektronik- und Verteidigungsanwendungen.
