ES-10 mechanisches Vibrationsprüfsystem.pdf

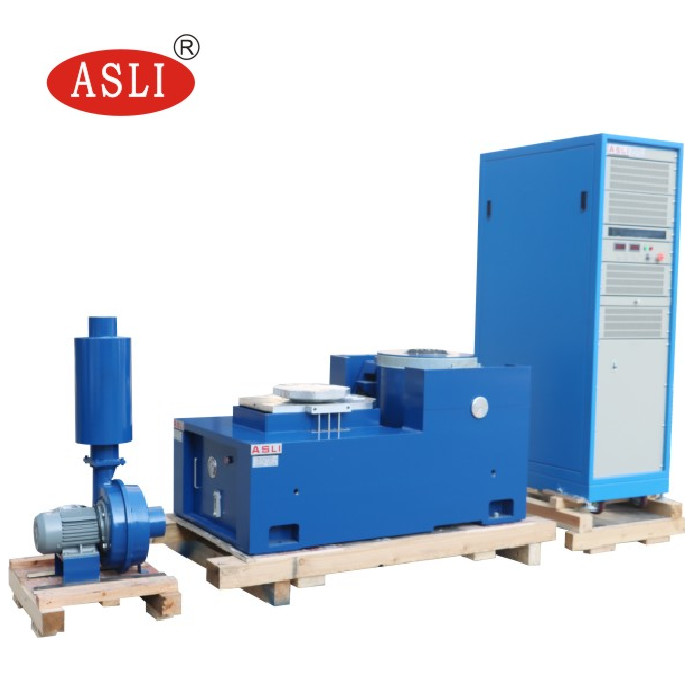

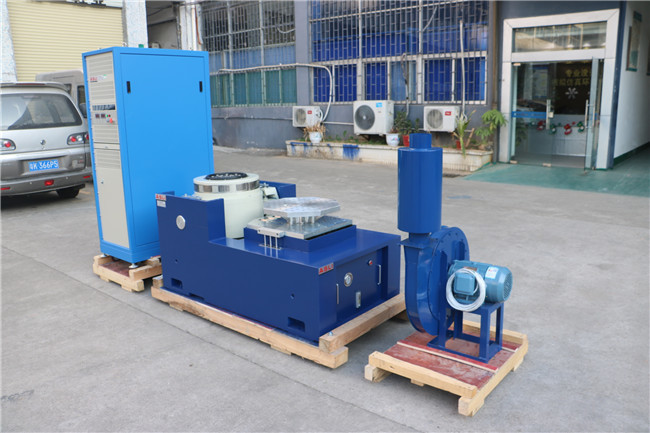

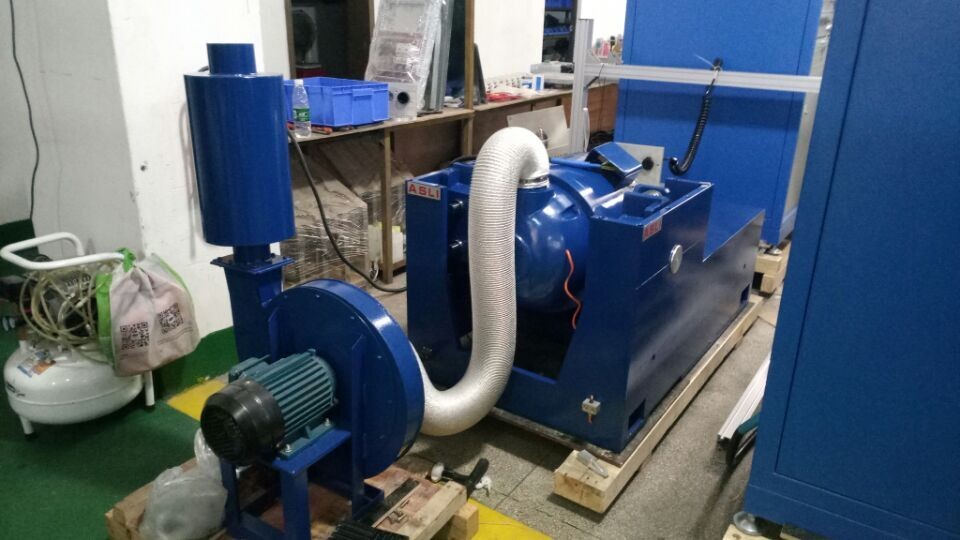

Elektromagnetischer Vibrationsshaker für Labortestgeräte für die Prüfung von Autoteilen
Technische Parameter des Gesamtsystems
1. Modell: ES-1 ES-2 ES-3...ES-350
2. Nennsinuskraft (N): 1000 bis 3500000
3. Nennzufallskraft (N): 1000 bis 3500000
4. Frequenzbereich (HZ): 3 bis 3500
5. Nennbeschleunigung (m/s2): 400 bis 1000
6. Nenngeschwindigkeit (m/s): 1,2 bis 1,8
7. Nennhub (Spitze-Spitze, mm) 25 bis 51
8. Max. Zuladung (kg): 70 bis 4500
9. Schwingspule (kg): 2,5 bis 300
10. Abmessungen der Schwingspule (mm): 150 bis 870

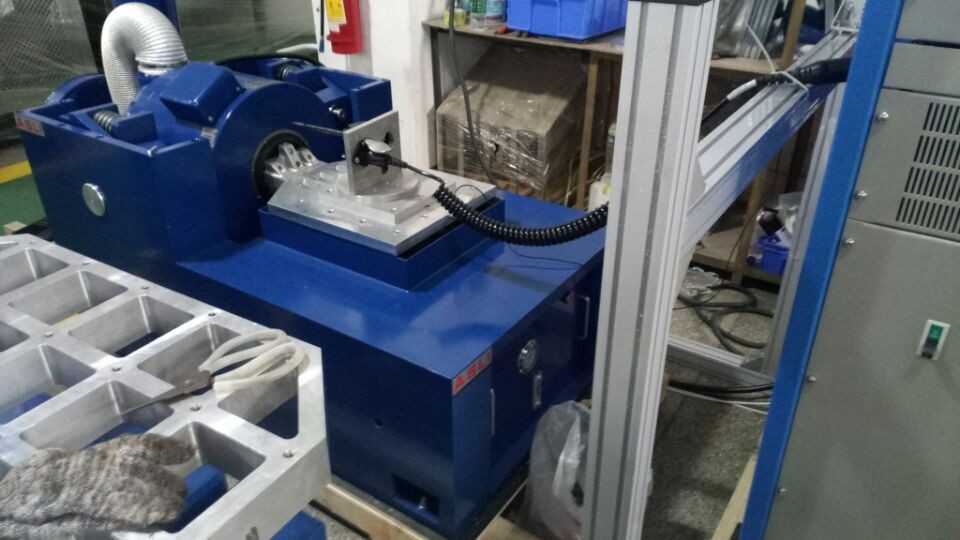

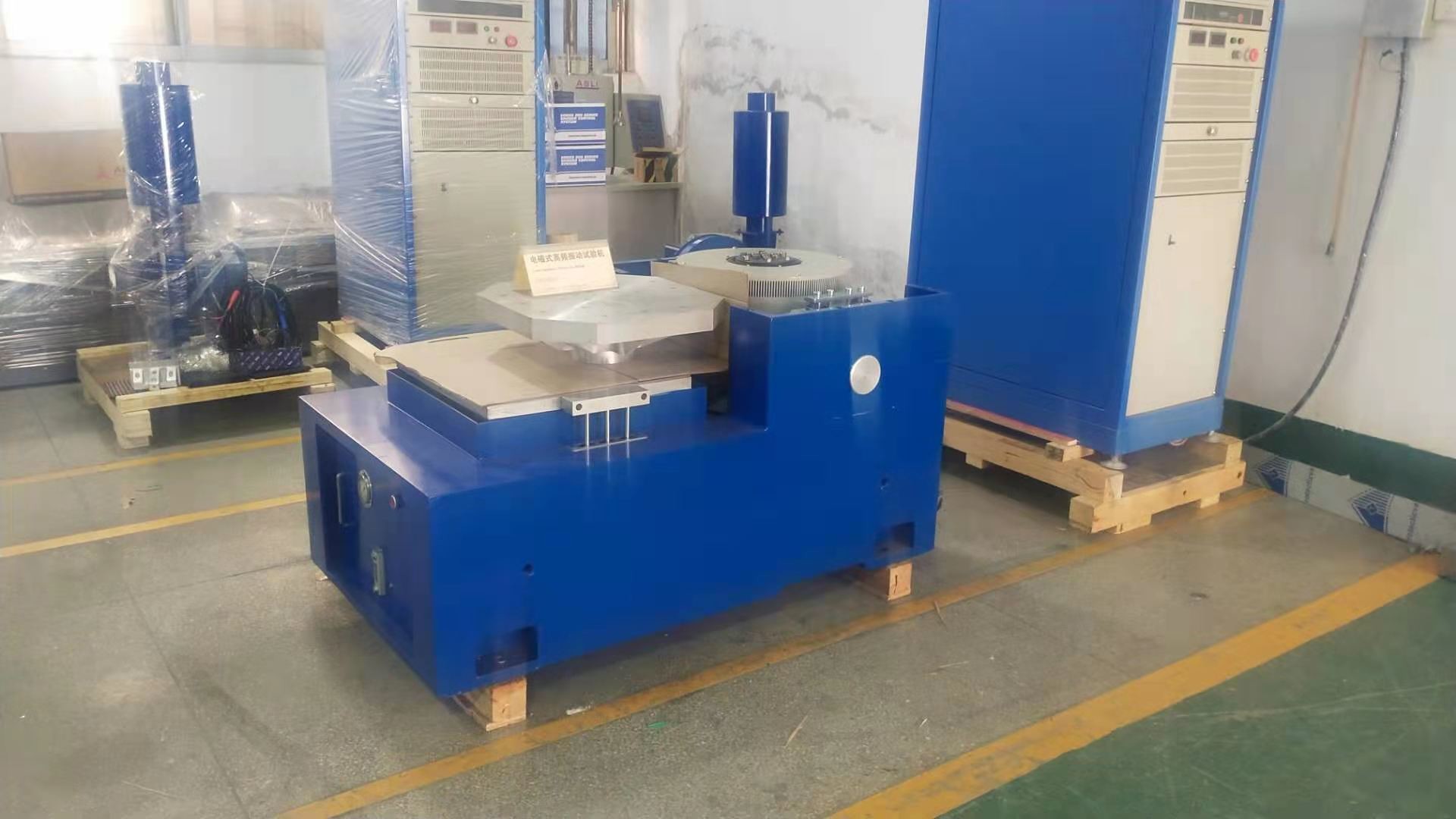

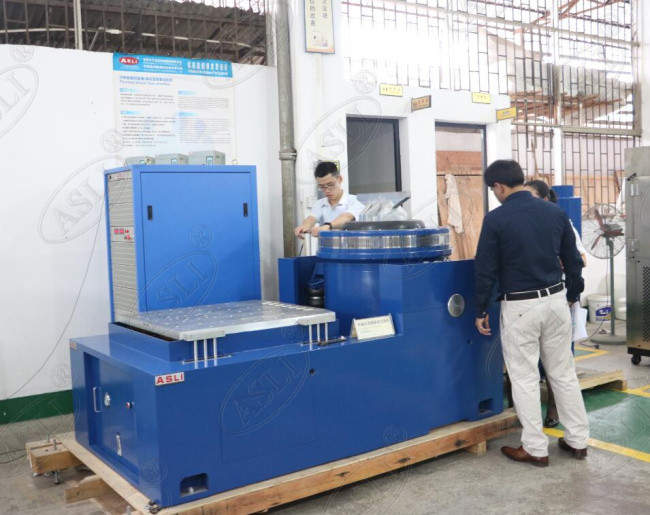

Merkmale des horizontalen Ständers:
Mit kleiner Lastbank zur Realisierung höherer Beschleunigung und Arbeitsfrequenz, zur Verbesserung der Ladekapazität und Leistung der gesamten Maschinenbank.
Die horizontale Bank und die Vibrationsbank sind integraler Typ, mit perfekter Struktur, bequem zu installieren und einzustellen.
Statische Druckschiene, V-förmig, mit Kapazität für Neigungs- und Schräglastbeständigkeit.
Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
| Modell | Bankgröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89,1 118,8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Merkmale der vertikalen erweiterten Bank:
VT vertikale erweiterte Bank und spezifizierte Klemmen, präzise berechnet, ausgefeiltes Design, um sicherzustellen, dass der Kunde die beste Leistung gemäß der perfekten erhält
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Bankgröße |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (runde Bank) | 220 | 350 | Φ1200 |
