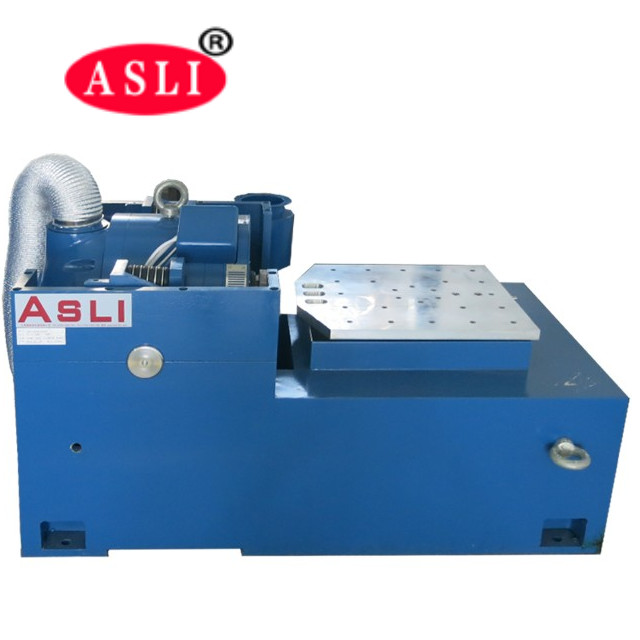

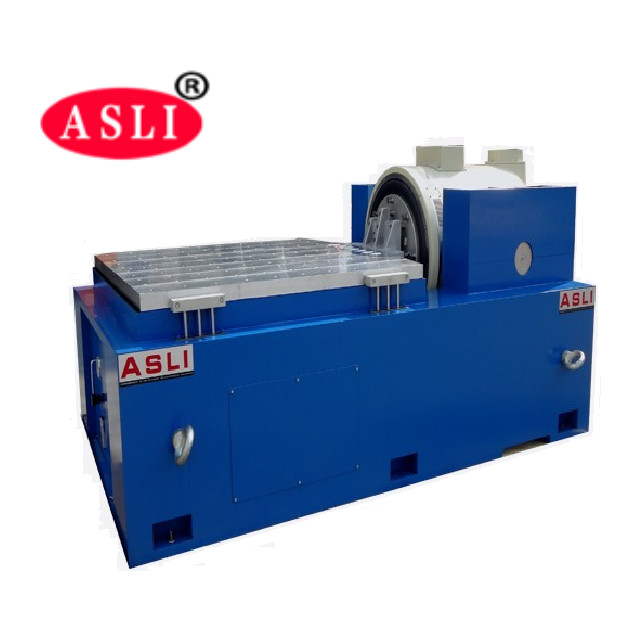

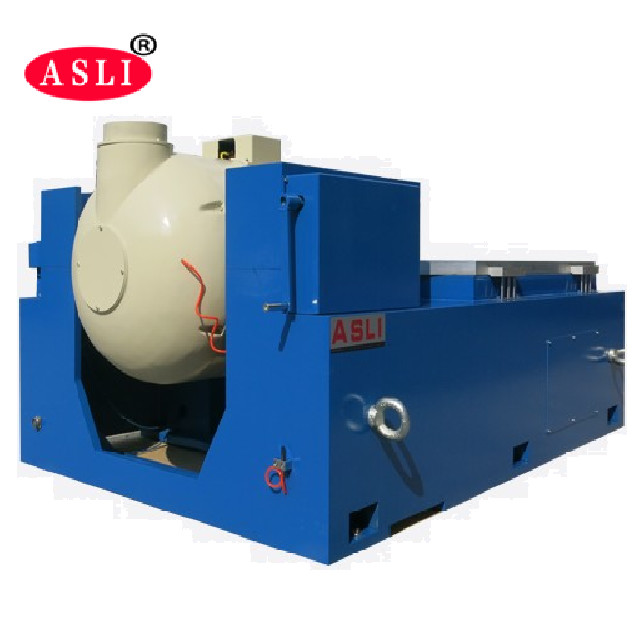

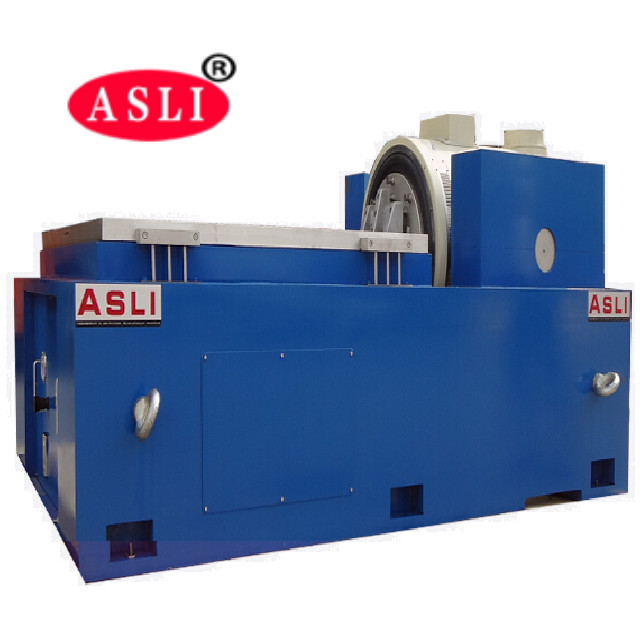

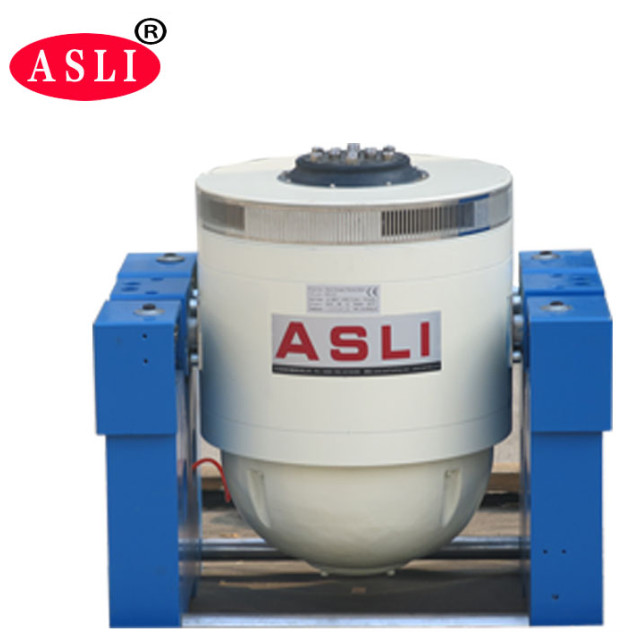

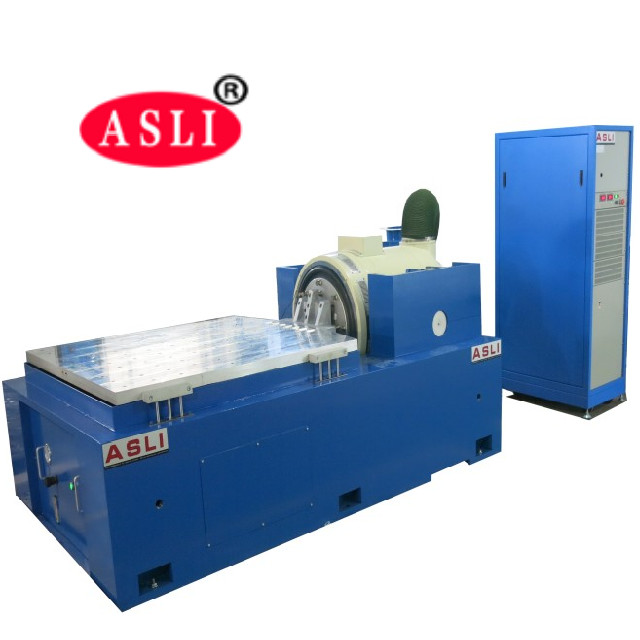

300kg, das elektrodynamischen Erschütterungs-Shaker Table Iec 60068-2-64 lädt
Product Details
| Sinuskraft: | 20000n | Geschwindigkeit: | 1,8 m/s |
|---|---|---|---|
| Verschiebung: | 51 mm | Frequenz: | 3 ~ 2000Hz |
| Laden: | 300 kg | Beschleunigung: | 100g |
| Anker: | 320 mm | ||
| Hervorheben |
Elektrodynamischer Erschütterungsschüttel-apparat Iecs 60068-2-64,Erschütterung Shaker Table Iecs 60068-2-64,300kg ladende Erschütterung Shaker Table |
||
Product Description
Download: Vibrations-Temperatur-Prüfmaschine THV-Volumen (PDF)
Hochfrequenz-Vertikal- und Horizontalgeneratoren für elektromagnetische Vibrationen für Halbleiteranwendungen werden verwendet, um Resonanzfrequenzen von Produkt- und Verpackungsdesigns zu bewerten und die zufälligen Vibrationen zu simulieren, die während des Transports oder im Gebrauchsumfeld auftreten. Die Maschine ist einfach zu bedienen und kann eine breite Palette von Vibrationstests gemäß staatlichen, industriellen und unternehmensspezifischen Vorgaben durchführen.
- Eine kombinierte Struktur aus Prüfkammer und Kühlsystem mit kompaktem und ansprechendem Design; unabhängige Konsole.
- Bequeme Bedienung; originale Kältekompressoreinheit und ihre Hauptzubehörteile sind aus dem Ausland importiert.
- Importierter LCD-Farb-Touchscreen-Controller, der die automatische Steuerung von Temperatur- und Feuchtigkeitsprogrammen ermöglicht.
- Ausgestattet mit RS232-Telekommunikationsschnittstelle. Um den einzigartigen Anforderungen der Kunden gerecht zu werden, können Benutzer aus verschiedenen Modellen von Vibrationsprüfbänken wählen, um eine gute Kühlleistung zu gewährleisten.
- Heiß- und Luftdichtungssystem – diese Vibrationsbank bietet auch eine bemerkenswerte Wirkung von mechanischen Vibrationszuverlässigkeitsprüfgeräten und Stoßvibrationen.
| Modell | THV-408(A~F) |
|---|---|
| Innenabmessungen | B600 × H850 × T800 (mm) |
| Außenabmessungen | B850 × H1950 × T2100 (mm) |
| Temperaturbereich |
Niedrige Temperatur: (A: 25ºC; B: 0ºC; C: -20ºC; D: -40ºC; E: -60ºC; F: -70ºC) Hohe Temperatur: 100ºC (150ºC) |
| Feuchtigkeitsbereich | 20%~98% R.F. (10%–98% R.F. / 5%–98% R.F. ist eine spezielle optionale Bedingung, erfordert Luftentfeuchter) |
| Analytische Genauigkeit / Verteilungsuniformität von Temperatur und Feuchtigkeit | 0,1ºC; 0,1% R.F / ±2,0ºC; ±3,0% R.F. |
| Regelgenauigkeit von Temperatur und Feuchtigkeit | ±0,5ºC; ±2,5% R.F. |
| Temperaturanstiegs- / -abfallgeschwindigkeit |
Temperaturanstieg ca. 0,1~3,0ºC/min / Temperaturabfall ca. 0,1~1,5ºC/min;
(Die minimale Abfallgeschwindigkeit von 1,5 ºC/min ist eine spezielle optionale Bedingung) |
| Innen- und Außenmaterial | Material der Innenbox ist SUS 304# Edelstahl; Außenbox ist Edelstahl oder SEE kaltgewalzter Stahl mit Lackierung. |
| Isolationsmaterial | Beständig gegen hohe Temperaturen, hohe Dichte, Formochlorid, Ethylacetat-Schaumisolationsmaterialien. |
| Kühlsystem | Luftkühlung oder Wasserkühlung / Einsegmentkompressor (-40ºC, Doppelsegmentkompressor -70ºC) |
| Schutzvorrichtungen | Sicherungsloser Schalter, Überlastschutzschalter für Kompressor, Hoch- und Niederdruck-Kältemittelschutzschalter, Überfeuchtigkeits- und Übertemperaturschutzschalter, Sicherungen, Fehlerwarnsystem, Warnschutz für Wasserkurzzeitlagerung. |
| Optionales Zubehör | Innentür mit Bedienöffnung (optional), Rekorder (optional), Wasseraufbereiter, Luftentfeuchter. |
| Vibrationsprüfgeräte | Wählen Sie die passende Vibrationsprüfbank gemäß den Testbedingungen des Kunden; die technischen Parameter entnehmen Sie bitte den Parametern des elektrodynamischen Vibrationstesters in diesem Katalog als Referenz. |
| Stromversorgung | AC380V 3 Phasen 5 Leitungen, 50/60HZ |
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Last (Kg) | Schwingspule (Kg) | Abmessungen der Schwingspule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Gut gestaltetes dynamisches Kreisgerüst mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreis, geringe magnetische Flussleckage, kompakte Struktur und rationale Konstruktion.
- Rocker-Arm-Rollenlager gerade und importorientierte Verbundkörpersteifigkeit, exzentrische Lastkapazität.
- Trunnion-Isolationsfundament für den Hormongebrauch, die Installation ist bequem.
- Fortschrittliche Technologie des umlaufenden Systems zur Gewährleistung hoher Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign und verbesserter Kühleffekt.
- Statische Steifigkeit, dynamische Steifigkeit des kleinen Ballonlagers, erhöht die Tragfähigkeit des Vibrationsschreibtisches, verbessert die Tieffrequenzleistung.
