Elektrodynamischer des Beleg-6KN Standard Tabellen-Erschütterungs-Prüfungs-des System-IEC62133
Product Details
| Beleg-Tabelle: | 600*600mm | Vibrationsrichtung: | Z -Achse |
|---|---|---|---|
| Vibrationskraft: | 6KN | Prüfstandard: | IEC62133 |
| Stoßprüfung: | Halb-Sinus, trapezförmig, Sägezahnwelle | bewegliche Spule: | 12kg |
| Hervorheben |
6KN-Vibrationsmessgerät,Elektrodynamisches Vibrationsprüfsystem,Ausrüstung für Vibrationstische nach IEC 62133 |
||
Product Description

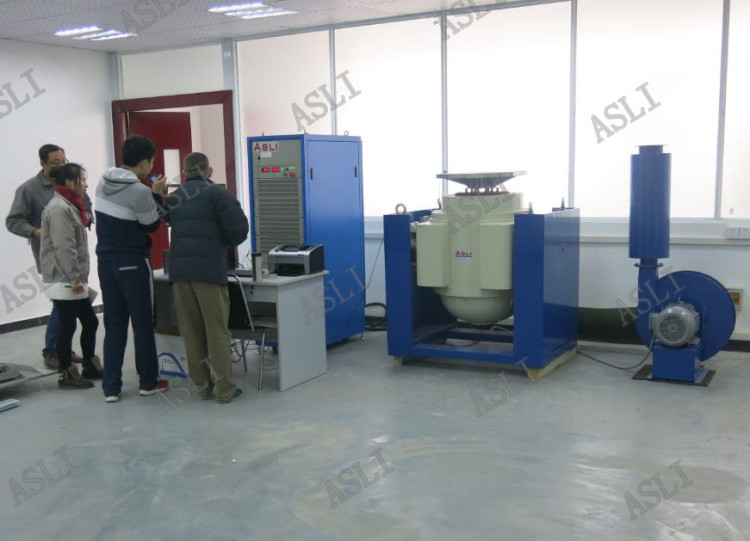

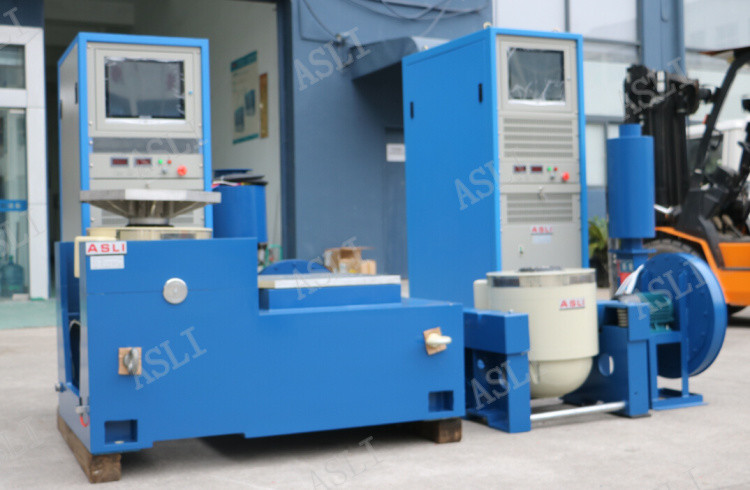

Das elektrodynamische 6KN Slip Table Vibrationsprüfsystem ist ein Hochfrequenz-elektrodynamischer Vibrationsprüfer, der für die strengen Anforderungen der IEC62133 und anderer internationaler Prüfnormen entwickelt wurde. Dieses präzise und zuverlässige System verfügt über einen Slip Table für horizontale Vibrationsprüfungen und wird in den Branchen Verteidigung, Luft- und Raumfahrt, Kommunikation, Elektronik und Haushaltsgeräte eingesetzt.
Detaillierte Spezifikationen finden Sie im herunterladbaren Dokument: vibration test equipment ES-10.pdf
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL-STD-810G
- MIL-STD-810F
- IEC 60068-2-5
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Last (Kg) | Bewegliche Spule (Kg) | Abmessungen der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |

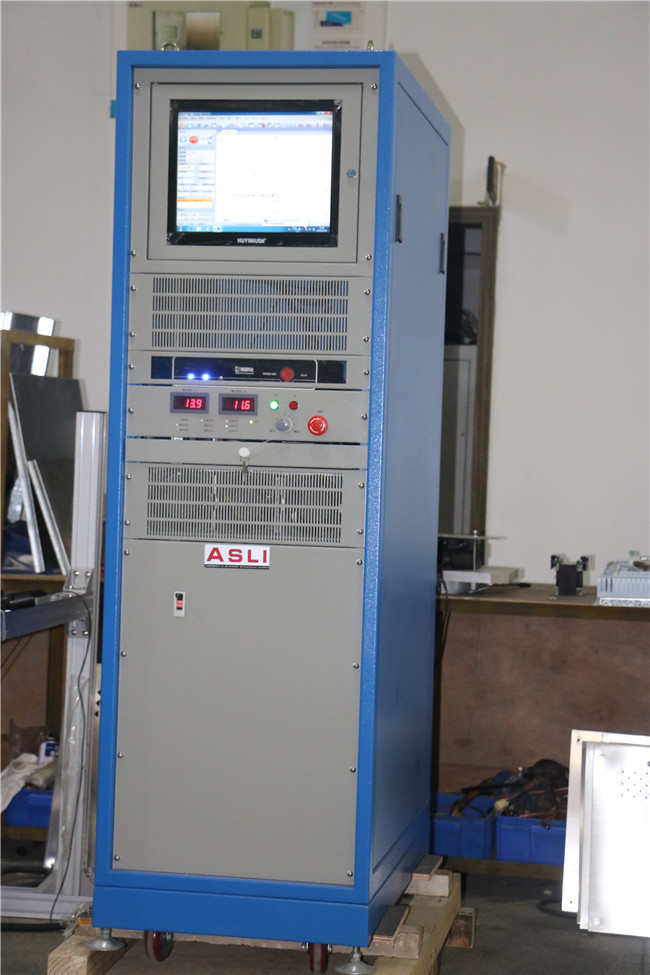

- Einstellmodus: Chinesisches und englisches Menü, Computersteuerung, spezialisierte Überwachungs- und Steuerungssysteme; Daten des gesamten Prozesses können verarbeitet und ausgegeben werden.
- Anzeigefunktionen: Dynamische Anzeige von Testkurven, Mehrkanal-Daten und Bildschirm-Datenanzeigen.
- Kurvenrekorder: Echtzeitaufzeichnung von Testdaten; Testdaten werden automatisch erfasst, und Ergebnisse können gespeichert und gedruckt werden.
| Modell | Tischgröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |

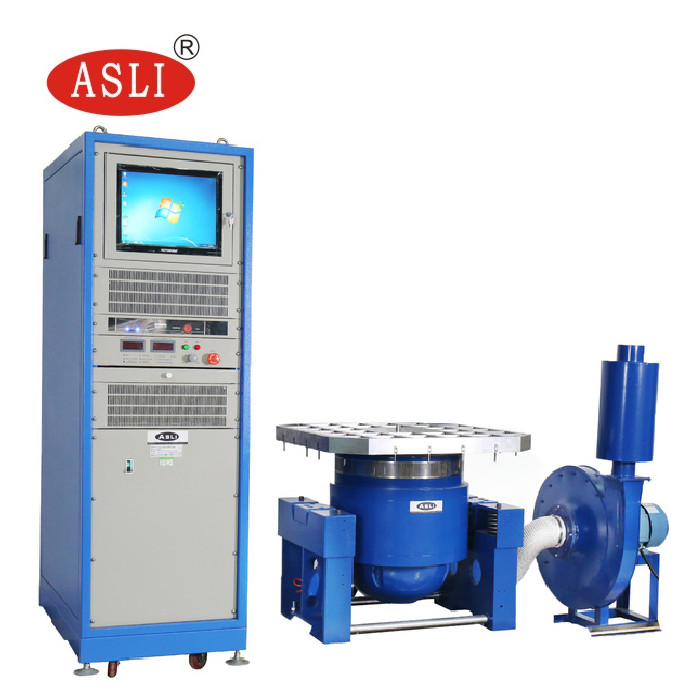

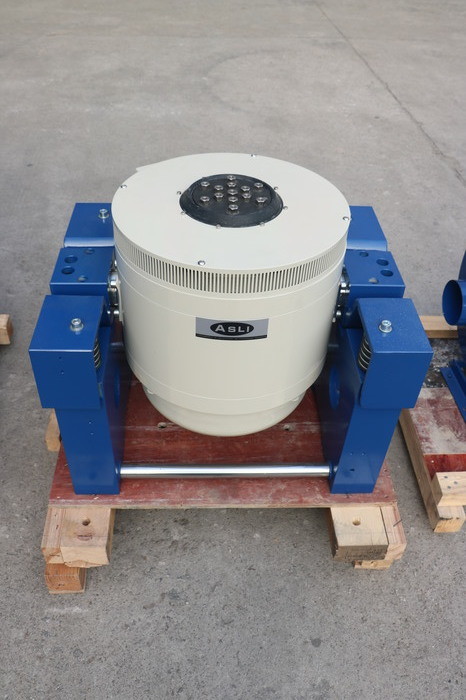

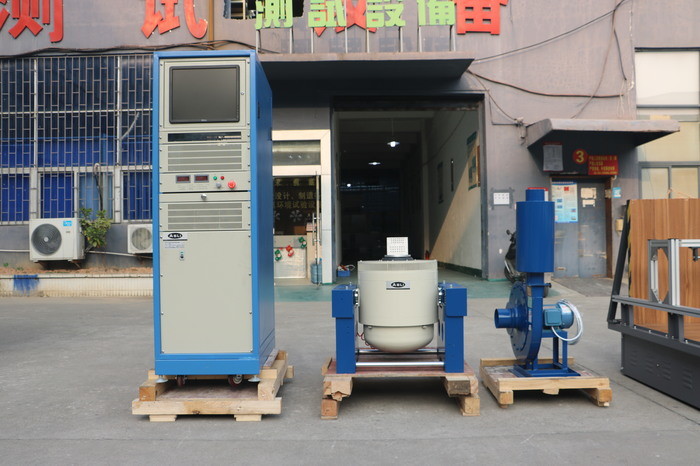

Der universelle Hochfrequenz-Elektrodynamik-Vibrationsprüfer führt X-, Y- und Z-dreiachsige Sinus-Vibrationstests und Breitband-Zufallsvibrationstests durch. Er unterstützt auch klassische Stoßprüfungen (Halb-Sinus, Trapez, Sägezahnwelle) und Schock Response Spectrum-Tests.
Diese Systeme werden häufig in den Branchen nationale Verteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte eingesetzt.
Wenn Sie weitere Informationen zu Vibrationsshakern benötigen, zögern Sie bitte nicht, uns zu kontaktieren.
Product Highlights
Das elektrodynamische 6KN-Rutschtisch-Vibrationsprüfsystem entspricht IEC62133, UL1642, UN38.3, MIL-STD-810G/F. Verfügt über einen 600 x 600 mm großen Tisch, eine Z-Achse, eine 12-kg-Spule, Halbsinus-, Trapez- und Sägezahn-Schocktests. Langlebig, effizient, anpassbar für Verteidigung, Luft- und Raumfahrt, Elektronik.
