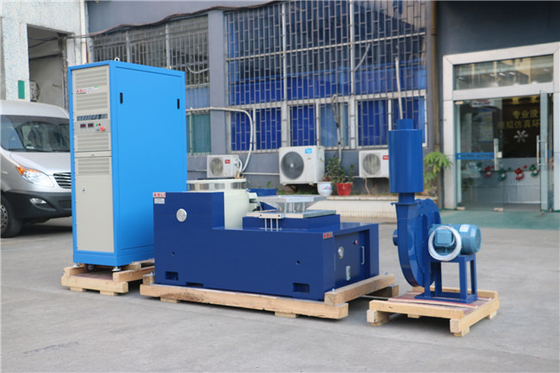

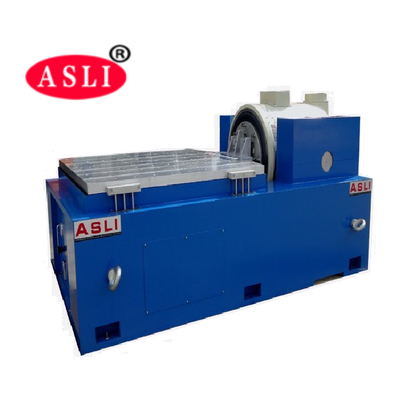

Luftgekühlte Vibrationsprüfgeräte mit 20KN-Kraft mit horizontalen Schiebetisch
High frequency Vertical & Horizontal Generator Electromagnetic Vibration Shaker for Semiconductor are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentDie Maschine ist einfach zu bedienen und kann eine breite Palette von Vibrationsprüfungen nach den Vorgaben der Regierung, der Industrie und der Unternehmen durchführen.
1. Eine kombinierte Struktur aus Prüfkammer und Kühlsystem mit kompaktem und anmutigem Design; unabhängige Konsole
2. Um den Betrieb zu erleichtern; Originalkühlkompressor und Hauptzubehör aus dem Ausland importiert
3Importierte LCD-Kolor-Touchscreen-Controller, mit dem die Fahrzeugtemperatur und Luftfeuchtigkeit gesteuert werden können;
4. mit R232 Telekommunikationsoberfläche. Um den einzigartigen Anforderungen der Kunden gerecht zu werden, können die Benutzer aus verschiedenen Modellen von Vibrationsprüfbänken wählen, um sicherzustellen, dass zusätzlich zu guter
5.Wärme-und Luftdichtungssystem, wird diese Vibrationsbank auch eine bemerkenswerte Wirkung von mechanischen Vibrationen
Zuverlässigkeitsprüfgeräte, Stoßschwingungen
Technische Parameter:
| Modell | THV-408 ((A~F) |
| Innerer Bereich | W600 × H850 × D800 (mm) |
| Außendimension | W850 × H1950 × D2100 (mm) |
| Temperaturbereich | Niedrige Temperatur: ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) Hohe Temperatur: 100 °C (~ 150 °C) |
| Luftfeuchtigkeit | 20%~98% R.H. ((10%-98% R.H. / 5%-98% R.H. ist eine spezielle optionale Bedingung, benötigen Dehumidifier) |
|
Analysegenauigkeit / Verteilung Temperatur und Luftfeuchtigkeit |
0.1oC; 0,1% RH/±2,0oC; ±3,0% RH |
|
Kontrollgenauigkeit der Temperatur und Feuchtigkeit |
±0,5 °C; ±2,5% RH |
|
Temperatur Aufstieg/Abstieg Geschwindigkeitsrate |
Temperaturanstieg ca. 0,1 bis 3,0 °C/min. Temperaturrückgang ca. 0,1 bis 1,5 °C/min. (Die fallende Geschwindigkeitsrate Min.1.5oC/min ist eine spezielle, fakultative Bedingung) |
|
Intern und Außenmaterial |
Material des Innenkästchens ist SUS 304# Edelstahl, des Außenkästchens Edelstahl oder See kaltgewalztes Stahl mit Lack. |
| Isoliermaterial | Widerstandsfähig gegen hohe Temperaturen, hohe Dichte, Chlorformat, Ethylacetat-Schaum-Dämmstoffe |
| Kühlsystem | Windkühlung oder Wasserkühlung/Einsegmentkompressor ((-40oC, Doppelsegmentkompressor -70oC) |
| Schutzvorrichtungen |
Sicherungsfreier Schalter, Überlastschalter für Kompressor,Hoch- und Niederspannungskühlmittel Schutzschalter, Schalter gegen Überfeuchte und Übertemperatur, Sicherungen, Fehlerwarnsystem, Warnschutz für die kurzzeitige Lagerung von Wasser |
| Zusätzliches Zubehör | Innentür mit Betriebsloch (optional), Recorder (optional), Wasserreiniger, Entfeuchter |
|
Vibrationen Prüfgeräte |
Wählen Sie die richtige Vibrationsprüfbank nach den Testbedingungen des Kunden, die technischen Parameter Bitte nehmen Sie die Elektrodynamik. |
| Macht | AC380V 3 Phrase 5 Zeilen, 50/60HZ |
| Name | Verpackungsschwingungstafel/Schwingungstafelprüfer für Autoteile | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spirale (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
