Prüfmaschine der CER Sinus-Hochfrequenz-Erschütterungs-3500Hz
Product Details
| Vibrationswelle: | Sinus | Anwendung: | Paket |
|---|---|---|---|
| Beschleunigung: | 100g | Verschiebung: | 25mm |
| Regler: | VENZO | Slip-Table-Größe: | 500*500 mm |
| Hervorheben |
Sinuserschütterungsprüfmaschine,Erschütterungsprüfmaschine des CERS 3500Hz,Sinushochfrequenzerschütterungsschüttel-apparat |
||
Product Description
Die CE Sinus-Hochfrequenz-Vibrationsprüfmaschine mit 3500 Hz ist ein hochfrequentes elektromagnetisches Vibrationsprüfsystem, das für Verpackungsprüfungen und batteriebezogene Anwendungen entwickelt wurde. Sie simuliert Vibrationsbedingungen unter vorgegebenen Frequenz-, Beschleunigungs- und Verschiebungsmodi entlang von drei zueinander senkrechten Achsen. Während der Prüfung wird die Batterie oder der Batteriepack auf dem Vibrationstisch befestigt und darf nicht lecken, Ladung verlieren, brechen, Feuer fangen oder explodieren.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Zuladung (Kg) | Bewegliche Spule (Kg) | Abmessungen der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Gut konstruierter dynamischer Kreis mit hoher axialer Resonanzfrequenz.
- Zwei-Magnetkreis-Design mit geringer magnetischer Flussleckage, kompakter Struktur und rationaler Anordnung.
- Rocker-Arm-Rollenlager mit gerader und importorientierter Verbundkörpersteifigkeitsausrichtung, die eine ausgezeichnete Exzentrische Lastkapazität bietet.
- Trunnion-Isolationsfundament für den Hormongebrauch, mit bequemer mobiler Installation.
- Fortschrittliches dynamisches Kreis-Umlaufsystem sorgt für hohe Zuverlässigkeit des dynamischen Kreises.
- Neues Kanaldesign verbessert den Kühleffekt.
- Statische und dynamische Steifigkeit des Lagers mit geringem Ballon-Effekt, erhöht die Tragfähigkeit des Vibrationstisches und verbessert die Tieffrequenzleistung.

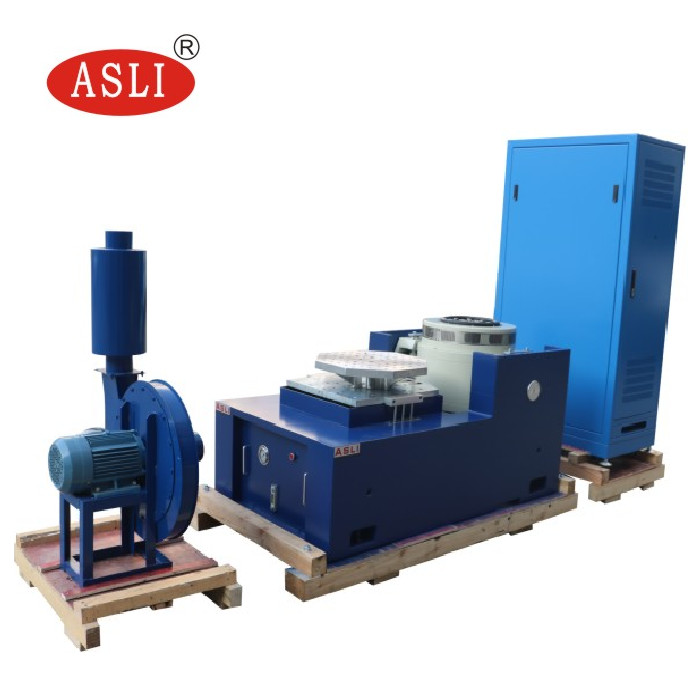

Die Hochfrequenz-Elektromagnetische Vibrationsprüfmaschine besteht aus folgenden Komponenten:
- Vibrationsprüfstand
- Leistungsverstärker
- Kühlgebläse
- Gleittisch
- Vertikaler Expander
- Innerhalb der kleinen Ladebank, um höhere Beschleunigung und Arbeitsfrequenz zu realisieren, wodurch die Ladekapazität und Leistung der gesamten Maschinenbank verbessert wird.

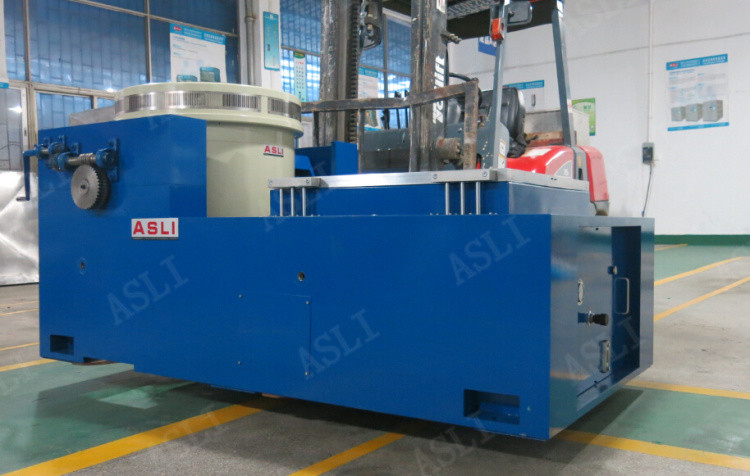

- Die horizontale Bank und die Vibrationsbank sind integraler Typ, mit perfekter Struktur und bequem zu installieren und einzustellen.
- Statische Druckschiene, V-förmig, mit Kapazität für Hangfestigkeit und Bias-Last-Beständigkeit.
- Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
Der VT-Vertikal-Erweiterungstisch und die spezifizierten Klemmen sind präzise berechnet und aufwendig konstruiert, um sicherzustellen, dass der Kunde die beste Leistung gemäß perfekten Spezifikationen erzielt.
