ES-10 mechanisches Vibrationsprüfsystem.pdf

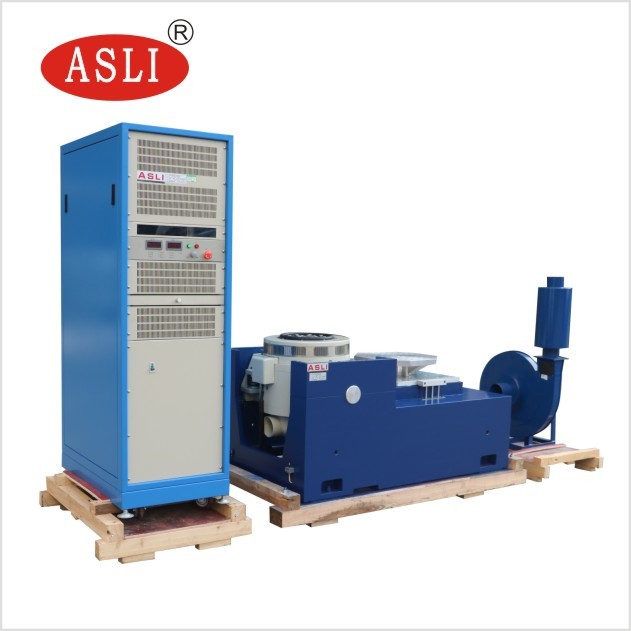

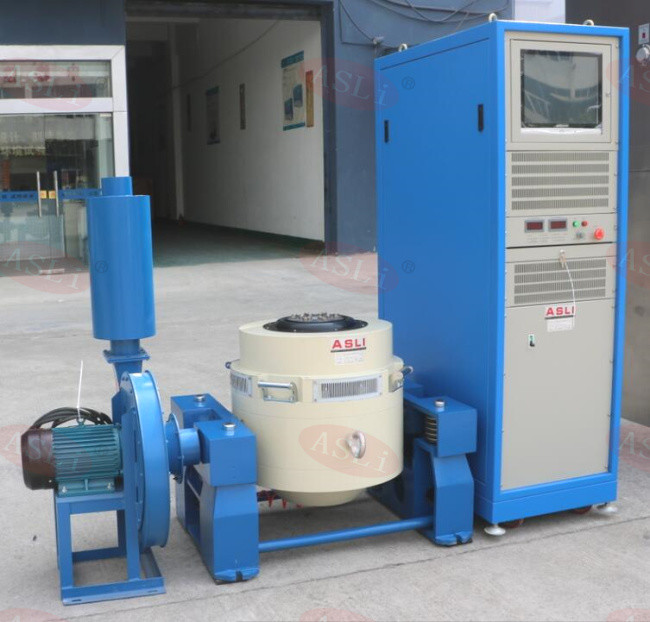

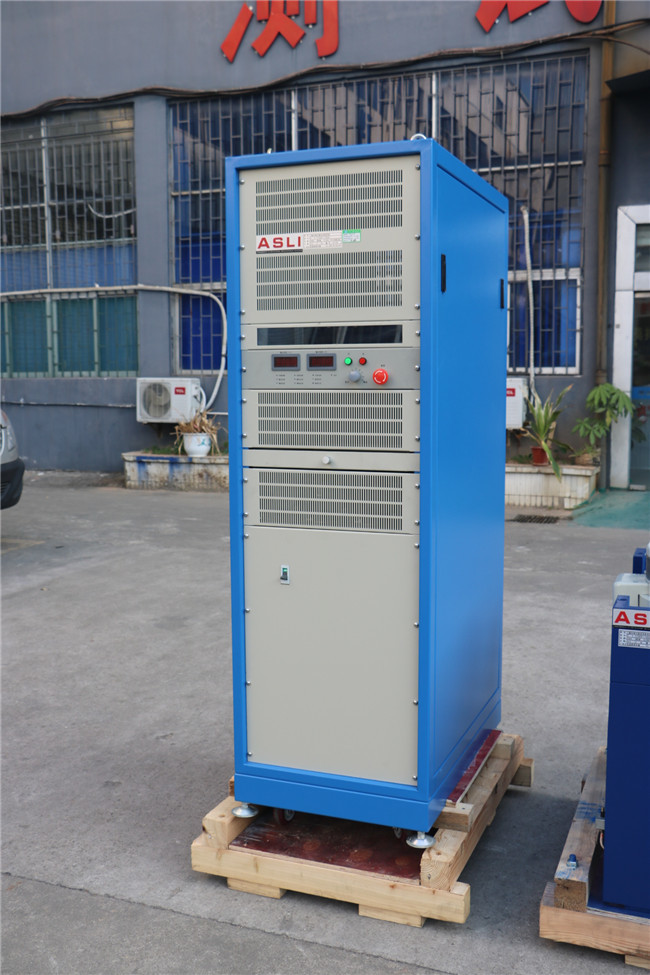

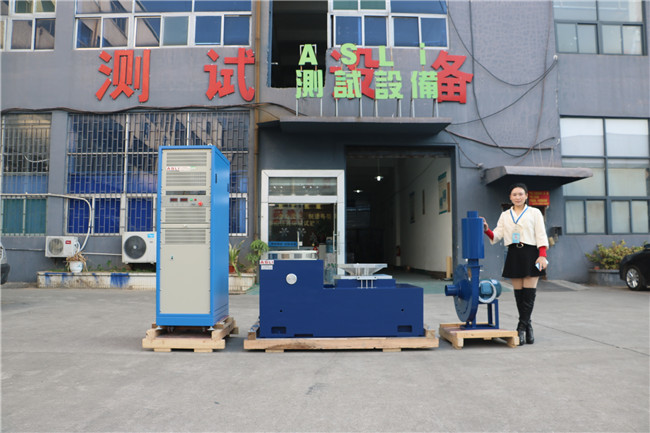

Universeller Vibrationsprüfer / Elektromagnetischer Shaker für Transportsimulation
Die maximale Beschleunigung des elektromagnetischen Vibrationsprüfers wird durch den maximalen Strom und die Last bestimmt. Bei niedriger Frequenz ist der Hub des beweglichen Teils begrenzt, so dass die Beschleunigung kein hohes Niveau erreicht. Die Resonanzfrequenz des beweglichen Elements ist höher als die obere Grenze des Frequenzbereichs eingestellt.
Die Leistung des Vibrationsgenerators kann durch die Grafik dargestellt werden, die die maximale Beschleunigung bei verschiedenen Frequenzen anzeigt. Durch die Verwendung eines doppelt-logarithmischen Diagramms kann die Begrenzung des Hubs durch eine gerade Linie mit einer Steigung von 6 dB/Oktave ausgedrückt werden.
Technische Parameter:
| Modell |
Nenn-Sinus- Kraft (N) |
Nenn-Zufalls- Kraft (N) |
Frequenz- Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) |
Nenn-Hub (Spitze-Spitze) mm |
Max. Last (Kg) | Schwingspule (Kg) |
Abmessungen der Schwingspule (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
Elektromagnetischer Shaker Merkmale:
1. Robuste Aufhängung und lineare Bewegungsführung, starke Tragfähigkeit, gute Führungsfunktion, hohe Stabilität.
2. Ladezentrum-Luftfeder mit hoher statischer und niedriger dynamischer Steifigkeit, starke Tragfähigkeit, perfekte Leistung bei Amplitudenänderungen.
3. Hocheffiziente Klasse-D-Leistungsschaltung, 3-Sigma-Spitzenstrom, geringer Stromverbrauch und minimale harmonische Verzerrung.
4. Schnelle Selbstdiagnose mit Sicherheitsverriegelung, hohe Sicherheitszuverlässigkeit.
5. Luftfeder-Schockabsorptionsvorrichtung für die Vibrationsplattform ohne zusätzliche Fundamente, perfekte Wiedergabe der Vibrationswelle und Reduzierung der Vibrationsübertragung.

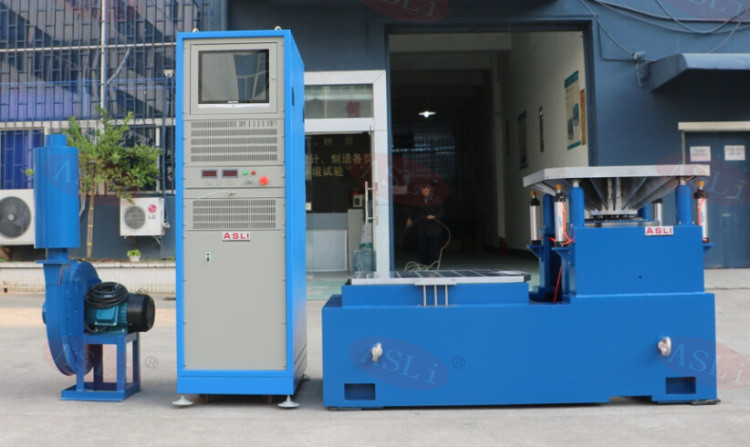

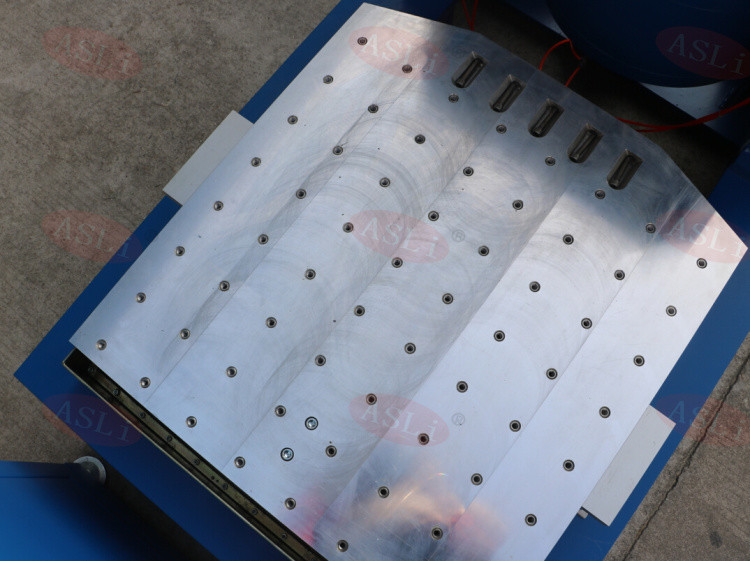

6. Horizontale und vertikale Erweiterungsplattformen für verschiedene Anwendungen.
Garantie und Service
Ab dem Datum der Abnahme ist die Ausrüstung während der 1-jährigen Garantiezeit kostenlos (Naturkatastrophen, anormale Stromversorgung, unsachgemäße Verwendung, Schäden durch unsachgemäße Wartung), und der Käufer hält sich an die Bedingungen der Aufbewahrung, Verwendung und Installationsregeln. Anschließend sendet der Lieferant bei Ausfall des Prüfkastens aufgrund von Herstellungsqualitätsproblemen Wartungspersonal zur kostenlosen Wartung gemäß der Servicezusagezeit nach Benachrichtigung.
Vor-Ort-Schulungen können gemäß den Vertragsanforderungen bei der Installation und Inbetriebnahme der Ausrüstung für den Benutzer und bei der Inbetriebnahme durchgeführt werden;
Der Benutzer kann während der Werksinbetriebnahme zur technischen Schulung vor Ort ins Unternehmen kommen, damit der Kunde die Leistung der Ausrüstung versteht, die richtige Anwendungsmethode, den Betrieb, die routinemäßige Wartung, die Erkennung und Beseitigung gängiger Fehler lernt und Fehlfunktionen aufgrund unsachgemäßer Verwendung der Ausrüstung reduziert. Sparen Sie Wartungskosten für die Kunden.
