Ausrüstung für Vibrationsprüfungen ES-6.pdf

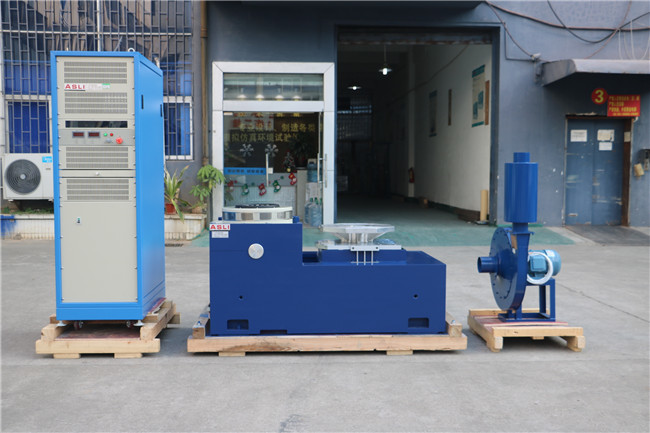

Ce Zertifizierte elektromagnetische Vibrationsschüttler für die Prüfung von Laborgeräten
Eigenschaften:
Die Maschinenbasis verwendet das hochwertige Material, installiert bequem, der Betrieb ist reibungslos, braucht nicht die Installation der, die Steuerungsschaltung Digitalisierung Steuerung und die Anzeigefrequenz,der PID passt die Funktion an, die Ausrüstungsarbeit stabiler und zuverlässiger macht, die Frequenz und den Betriebsweg mit fester Frequenz verschiebt,Anpassungen an die unterschiedlichen Berufsprüfungen Anforderung zur Lösung der Störungen des starken elektromagnetischen Feldes an der Steuerung, und um die festgelegte Arbeitszeit zu verlängern, so daß das Prüfprodukt die genaue Prüfzeit erreicht.
Technische Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

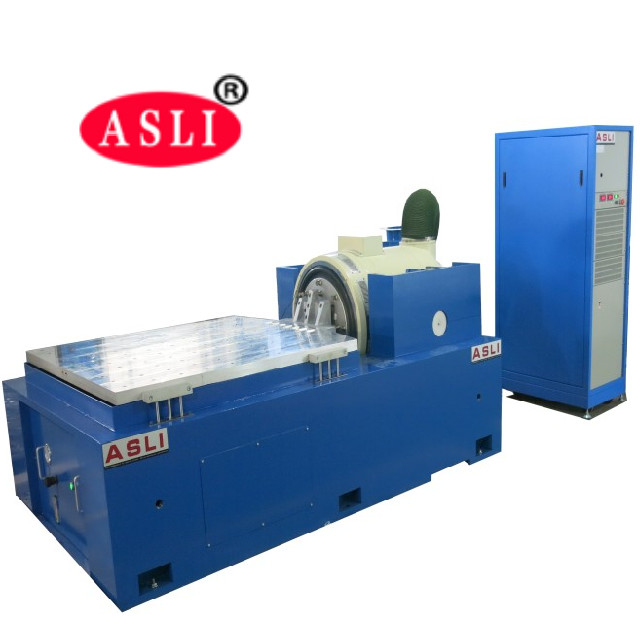

technische Parameter des horizontalen Expanders:
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 bis 1000 5 bis 1500 5 bis 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5 bis 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 bis 1000 5 bis 1500 5 bis 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 bis 1000 5 bis 1200 5 bis 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 bis 800 5 bis 1000 5 bis 1500 |
36.8 44.2 52 |
Elektromagnetischer Vibrationsprüfer vollständig gemäß der Standardkonstruktion für die Batterieprüfung, Simulation unter den bestimmten Bedingungen der Vibrationsprüfung der Batterie,die Batterie oder das Batteriepaket an der Vibrationstabelle befestigt ist, die gemäß der vorgeschriebenen Frequenz, Beschleunigung und Verschiebungsart entlang der Batterieprobe Vibration von drei gegenseitig senkrechten Richtungen gemessen Batterie sollte nicht undicht,Verliere nicht den Mut., nicht gebrochen, kein Feuer und keine Explosion.
