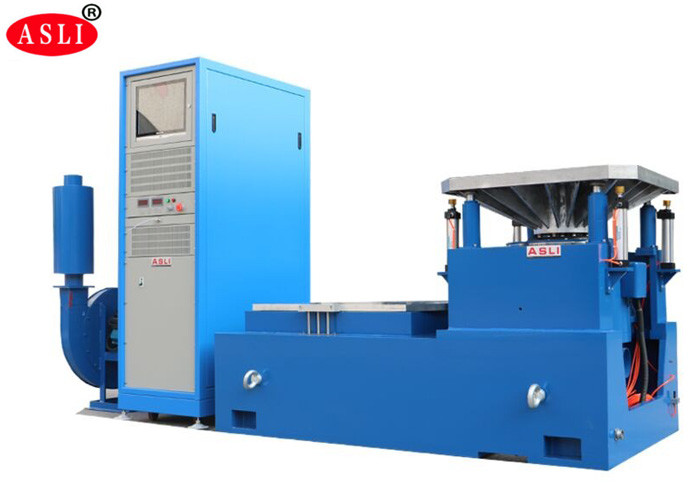

Hochfrequenz-Vibrationsprüfmaschine Elektrodynamischer Schwingungserreger
Für Schwingprüfsysteme bereiten Sie bitte die folgenden Informationen vor und senden Sie uns Ihre Anfrage. Wir empfehlen Ihnen gerne ein passendes Modell.
Prüflingsbeschreibung
Prüflingsmasse
Prüflingsabmessungen
Prüfprofil (falls vorhanden)
Max. Prüfbeschleunigung
Prüfung in X-, Y-, Z-Richtung oder nur in Z-Richtung
Modellspezifikation in der Anzeige
| Systemspezifikation | |||
| Systemmodell: | ES- 20 | ||
| Frequenzbereich: | 3~3500 | ||
| Nennkraft | Sinus N | 20000 | |
| Random N | 20000 | ||
| Schock N | 40000 | ||
| Maximale Beschl. | Sinus (m/s2) | 1000 | |
| Random (m/s2 rms) | 1000 | ||
| Schock(m/s2) | 2000 | ||
| Maximale Geschw. | Sinus (m/s2) | 1.8 | |
| Schock(m/s2) | 1.8 | ||
| Maximale Auslenkung | Maximaler Verfahrweg mm (p-p) |
51 | |
| Schwingspule | 30 kg | ||
| Abmessungen der Schwingspule | Dia 320mm | ||
| Max. Last: | 300 kg | ||
Weitere verfügbare Schwingtisch-Ausführungen
| Modell |
Nenn-Sinus Kraft (N) |
Nenn-Random Kraft (N) |
Frequenz Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) |
Nennhub (p-p) mm |
Max. Beladung (kg) | Schwingspule (kg) |
Abmessungen der Schwingspule (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Schwingungsbeispiel für Rauschprüfung (Random-Test)
Merkmale:
1. Durchdachte Schwingspulenstruktur mit einer höheren axialen Resonanzfrequenz.
2. Doppelter Magnetkreis, geringer magnetischer Streufluss, kompakter und rationaler Aufbau.
3. Schwinghebel-Rollenlagerung und hochsteife Verbundkörperführung für exzentrische Belastbarkeit.
4. Zapfengelagertes Schwingungsisolationsfundament für eine einfache und flexible Installation.
5. Fortschrittliche Systemtechnologie zur Gewährleistung einer hohen Zuverlässigkeit der Schwingspule.
6. Neues Luftführungskonzept zur Verbesserung der Kühlwirkung.
7. Hohe statische und dynamische Steifigkeit der Luftbalglagerung zur Erhöhung der Tischbelastbarkeit und Verbesserung der Niederfrequenzleistung.Technische Parameter des horizontalen Schwingtischs (Prüfung in X-, Y-Achse)
Technische Parameter des vertikalen Schwingtischs (Prüfung in Z-Achse):

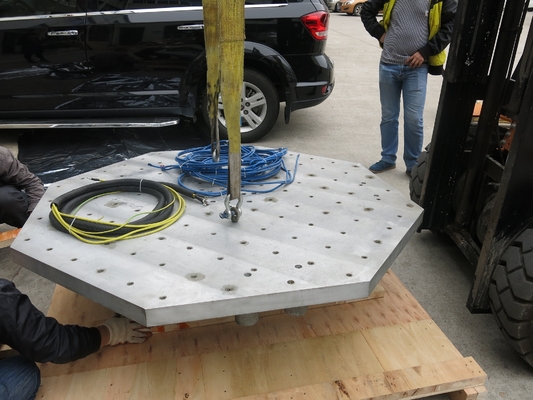

Bilder zur Referenz:
Kundenbesuch bei der ASLi Company:
