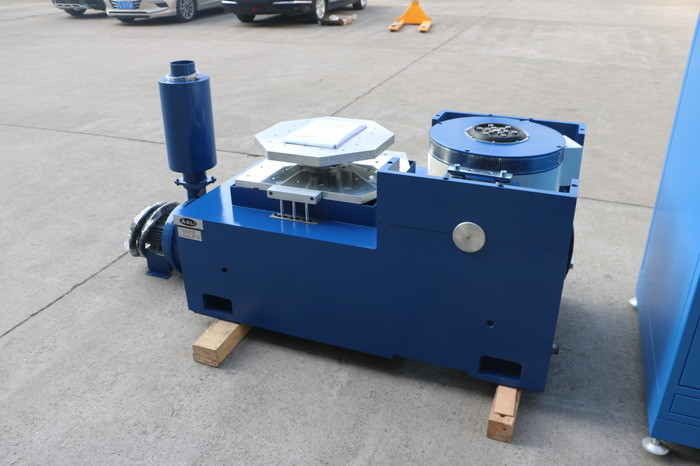

Erschütterungs-Test-Maschinen-elektrodynamische Erschütterung Shaker Table 3000N
Produktdetails
| Vibrationskraft: | 3000N | Vibrationsrichtung: | Vertikal Horizontal |
|---|---|---|---|
| Anwendung: | Elektronikteile | Anderer Name: | Erschütterung Shaker Table |
| Prüfen: | Sinus, Zufall, Schock | Verschiebung: | 25mm |
| Hervorheben |
Test-Maschine der Erschütterungs-3000N,Elektronik-Teil-Erschütterung Shaker Table,Elektrodynamischer Schüttel-Apparat für Haushaltsgeräte |
||
Produktbeschreibung
Die Vibrationsprüfmaschine Electrodynamic Shaker / Vibration Shaker Table ist für die Durchführung von Sinus-Vibrationsprüfungen mit drei Achsen X, Y und Z und Breitband-Zufalls-Vibrationsprüfungen ausgelegt.Es unterstützt auch die klassische Pulsprüfung (half-sinusDiese Systeme werden in den Bereichen nationale Verteidigung, Waffen, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik,Elektrische Geräte, und der Haushaltsgeräteindustrie.
| Modell | ES-3 |
| Sineusantrieb | 300 kgf |
| Zufälliger Schub | 300 kgf |
| Aufpralldämpfung | 600 kgf |
| Frequenzbereich | 3 ̊3500 Hz |
| Fortgesetzte Vertreibung | 25 mm |
| Schlagverschiebung | 25 mm |
| Höchstgeschwindigkeit | 10,8 m/s |
| Höchstbeschleunigung | 981 m/s2 |
| Durchmesser der beweglichen Spirale | Φ150 mm |
| Zulässiger exzentrischer Moment | > 196 N·m |
| Lastverbindungspunkte | 6 Punkte |
| Äquivalente Masse der beweglichen Teile | 3 kg |
| Schraubengröße (Standard) | M8 |
| Schraubenaufbau (Durchmesser, Umfang) | 8 auf Φ100 mm, 8 auf Φ200 mm |
| Frequenz der Achsisolierung | 3 Hz |
| Höchstlast | 120 kg |
| Magnetfluxleckage | < 1 mT |
| Abmessungen (ohne Verpackung) (L × W × H) | 730 mm × 550 mm × 650 mm |
| Schwingungstabelle Gewicht | 450 kg |
- Ein gut konzipiertes dynamisches Kreis-Skelett mit einer höheren axalen Resonanzfrequenz.
- Das Zwei-Magnet-Schaltkreis-Design sorgt für ein geringes Magnetflussleckage, eine kompakte Struktur und ein rationales Layout.
- Rocker-Rollenlager mit gerader und importierungsorientierter Kompositkörpersteifigkeit für eine hohe exzentrische Tragfähigkeit.
- Trunnion Isolationsgrundlage für den Hormongebrauch, mit mobiler Bequemlichkeit für die Installation.
- Das fortschrittlichste Bewegungssystem gewährleistet eine hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Die statische und dynamische Steifheit des Lagers erhöht die Tragfähigkeit des Vibrationstabels und verbessert die Leistung bei niedrigen Frequenzen.

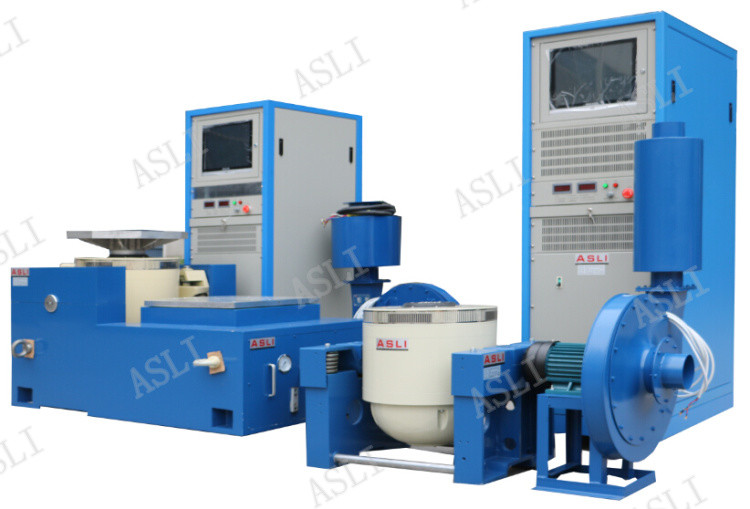

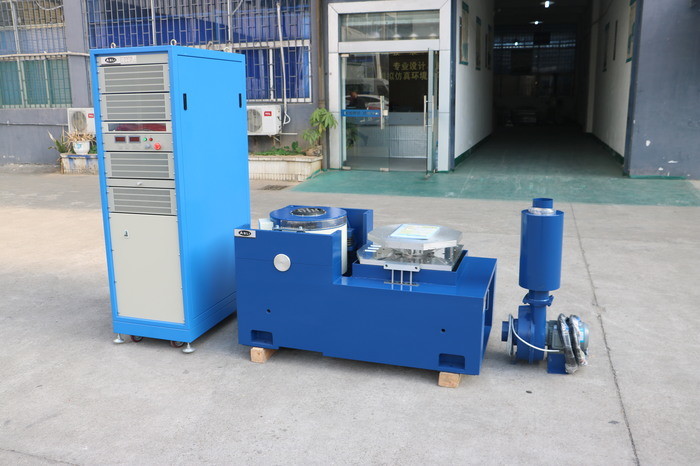

Die Hochfrequenz-elektromagnetische Vibrationsprüfmaschine besteht aus folgenden Komponenten:
- Vibrationsprüfbank
- Leistungsverstärker

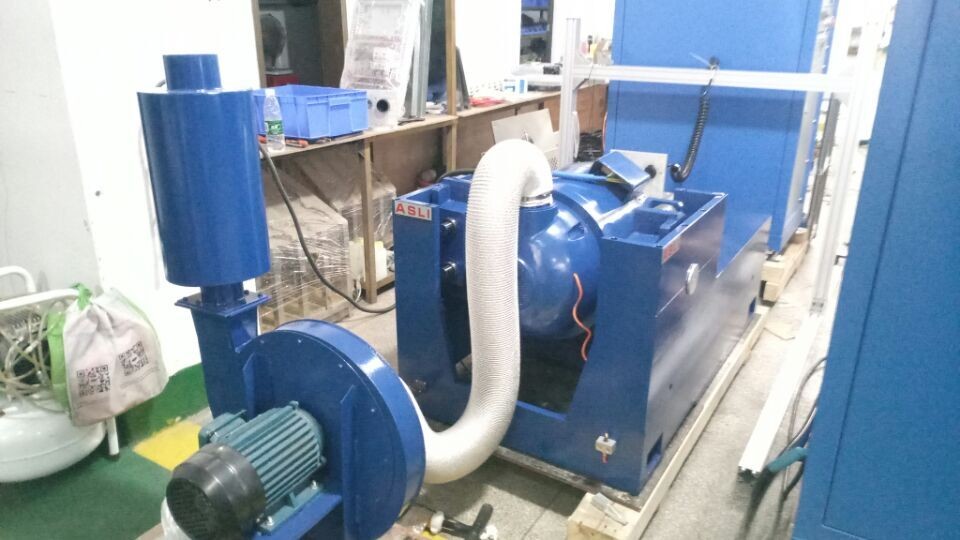

- Kühlventilator
- Schiebetisch
- Vertikaler Expandor
- Innerhalb einer kleinen Ladebank werden höhere Beschleunigung und Arbeitsfrequenz realisiert, wodurch die Ladefähigkeit und die Gesamtleistung der Maschinenbank verbessert werden.

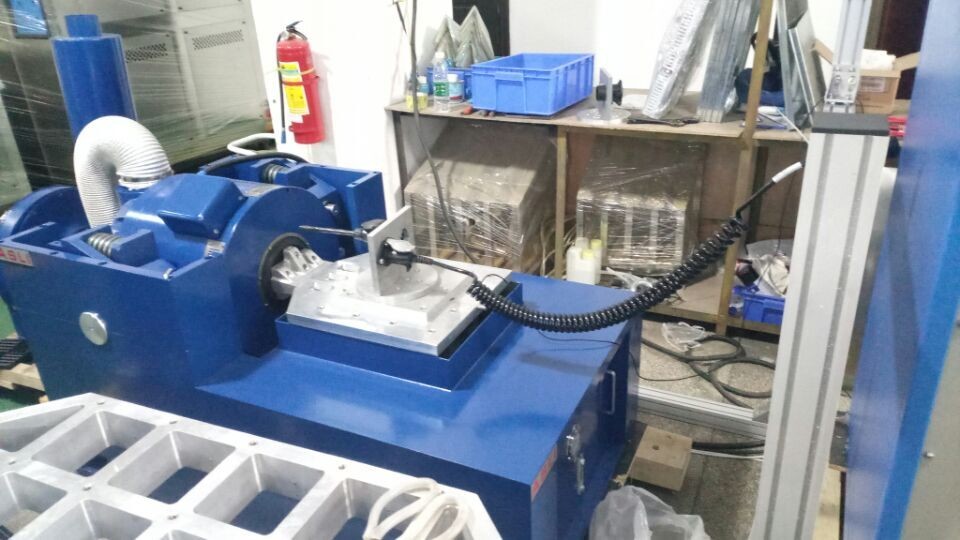

- Die horizontale Bank und die Vibrationsbank sind ein integraler Typ mit einer perfekten Struktur, die für die Installation und Anpassung bequem ist.
- statische Druckspur, V-förmig, mit Steigungs- und Verzerrungsbelastungsbeständigem Betrieb.
- Eingebaute Ölpumpe mit guter Struktur und einfacher Bedienung.
Die VT vertikal erweiterten Bänke und spezifizierten Klemmen sind präzise berechnet und aufwendig konzipiert, um sicherzustellen, dass der Kunde die beste Leistung nach perfekten Spezifikationen erhält.
