Standard des Vertical+Horizontal-Erschütterungs-Hochfrequenzerschütterungs-Test-System-Treffen-MIL-STD
Produktdetails
| Vibrationskraft: | 30KN | Anwendung: | Batterie, Autoteile |
|---|---|---|---|
| Teststandard: | MIL-STD Standard | Beschleunigung: | 100g |
| Prüfen: | Sinus, Zufall, Schock | Eingang: | 1 Kanal |
| Verschiebung: | 100mm | Vibrationsrichtung: | vertikale + horizontale Vibration |
| Hervorheben |
MIL-STD Standarderschütterungs-Test-System,Hochfrequenztest-System der erschütterungs-30KN,Vertikales horizontales Erschütterungs-Testgerät |
||
Produktbeschreibung
Dieses fortschrittliche Vibrationsprüfsystem simuliert reale Vibrationsumgebungen unter kontrollierten Laborbedingungen und ermöglicht eine präzise Bewertung der Schlagfestigkeit und Betriebszuverlässigkeit für eine breite Palette von Vibrationsprüfanwendungen.
Durch die Reproduktion von Sinus-, Zufalls-, Resonanzsuch- und -halte-, klassischen Stoß- und Fahrbahnmodells-Simulationen bietet das System wesentliche Unterstützung für die Qualitätssicherung von Produkten sowie für die Forschung und Entwicklung neuer Produkte.
Konforme Standards: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS und mehr.
Datenblatt des Hochfrequenz-Vibrationstestständers ES-30 herunterladen (PDF)
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Last (Kg) | Bewegliche Spule (Kg) | Abmessungen der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |

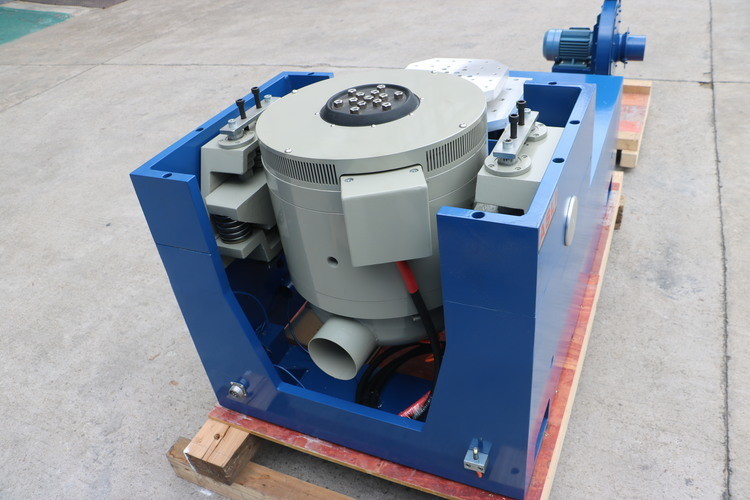

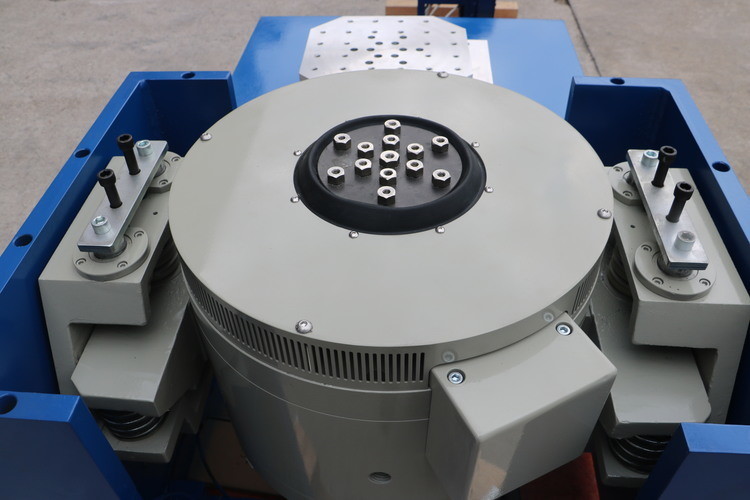

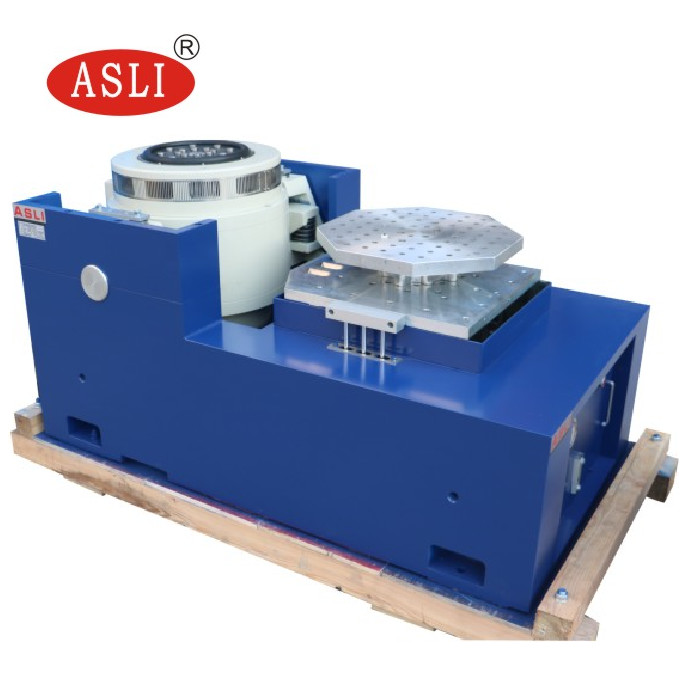

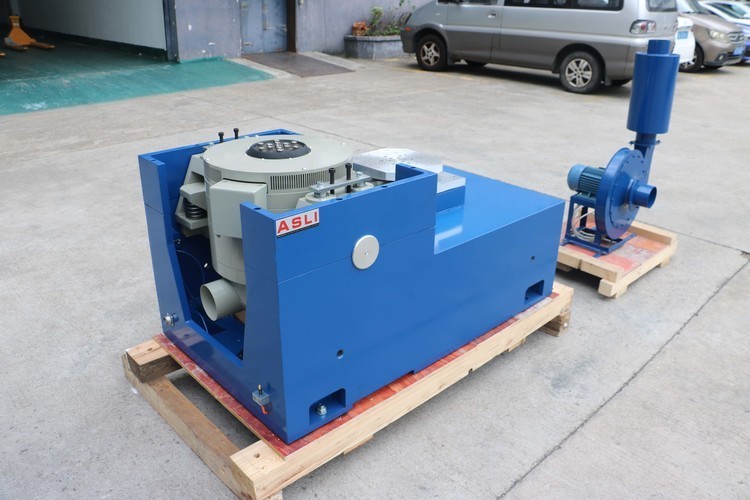

Das vertikale + horizontale Hochfrequenz-Vibrationstestsystem ist speziell für den verlängerten, langlebigen Betrieb ausgelegt. Sowohl vertikale als auch horizontale Vibrationsmodi werden durch die Installation einer vibrationsresistenten Basis erreicht.
Die Standardplattform ist mit einer hocheffizienten Luftfeder-Stoßdämpfungsvorrichtung ausgestattet, die die Vibrationsübertragung auf die Gebäudestruktur minimiert. In den meisten Fällen ist kein zusätzliches Fundament erforderlich.

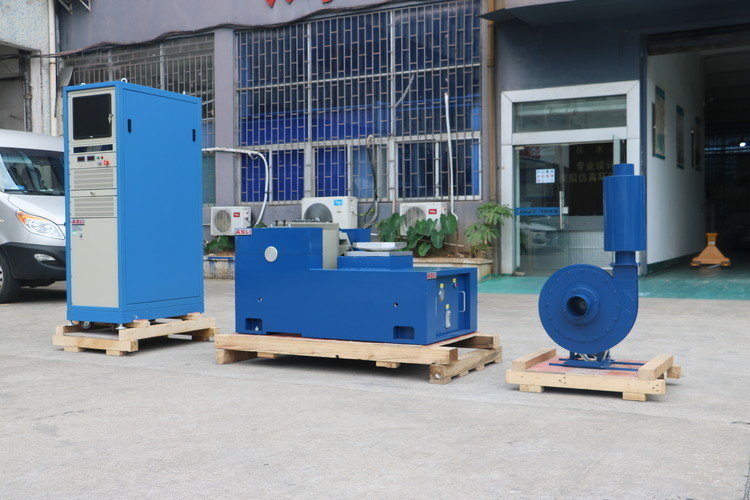

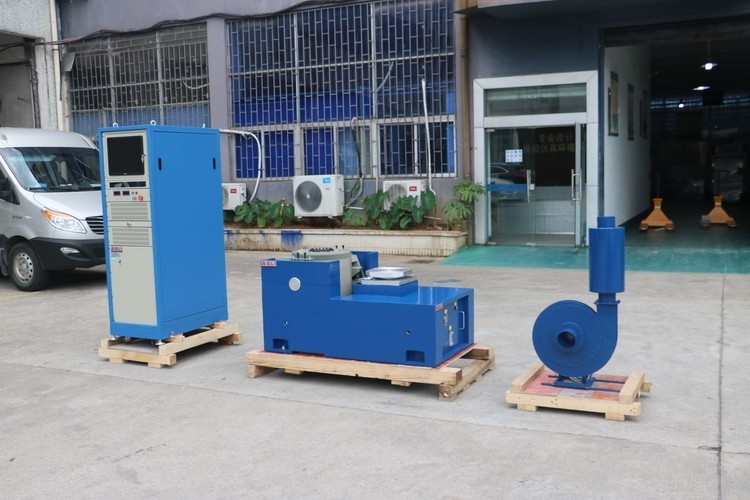

Ein vollständiges Vibrationsprüfsystem umfasst einen Shaker, einen Leistungsverstärker und ein Vibrationsmess-Steuerungssystem. Es ist gemäß den relevanten nationalen und internationalen Standards konzipiert — einschließlich MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS und BS — und bietet vollständige technische Unterstützung für die Einrichtung von Produktqualitätsinspektionsprotokollen.
- Technische Beratung: Anleitung zu Testmethoden, Laborplanung und Empfehlungen
- Geräteauswahl: Auswahlmöglichkeiten und FAQ-Support
- Design von Produkttestschemata
- Kundenkommunikation und Fortschrittsberichterstattung
- Technische Schulung: Gerätebedienung, tägliche Wartung, Diagnose häufiger Fehler und Fehlerbehebung
- Technischer Support: Spezialisierte kostenpflichtige Dienstleistungen basierend auf Kundenanforderungen
Für weitere Informationen zu unseren Hochfrequenz-Vibrationsshakern, senden Sie uns bitte Ihre Anfrage. Wir helfen Ihnen gerne bei Ihren spezifischen Testanforderungen.
Produkt-Highlights
Das vertikale und horizontale Hochfrequenz-Vibrationsprüfsystem erfüllt die Standards MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS und BS. 30 kN Kraft, 100 g Beschleunigung, 100 mm Verschiebung, Sinus-/Zufalls-/Stoßtests. Ideal für Batterie- und Autoteile. Die Airbag-Isolierung minimiert Gebäudevibrationen, es ist kein Fundament erforderlich. Benutzerdefinierte Optionen verfügbar.
