Hochfrequenz-Vibrationsprüfstand ES-30.pdf

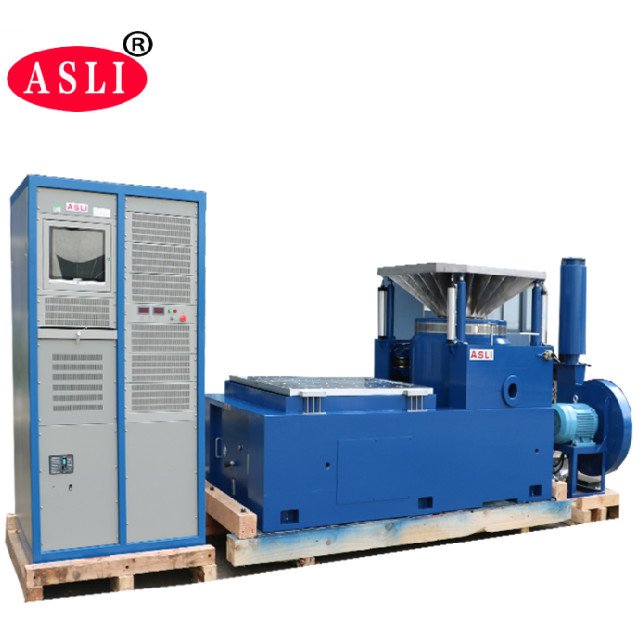

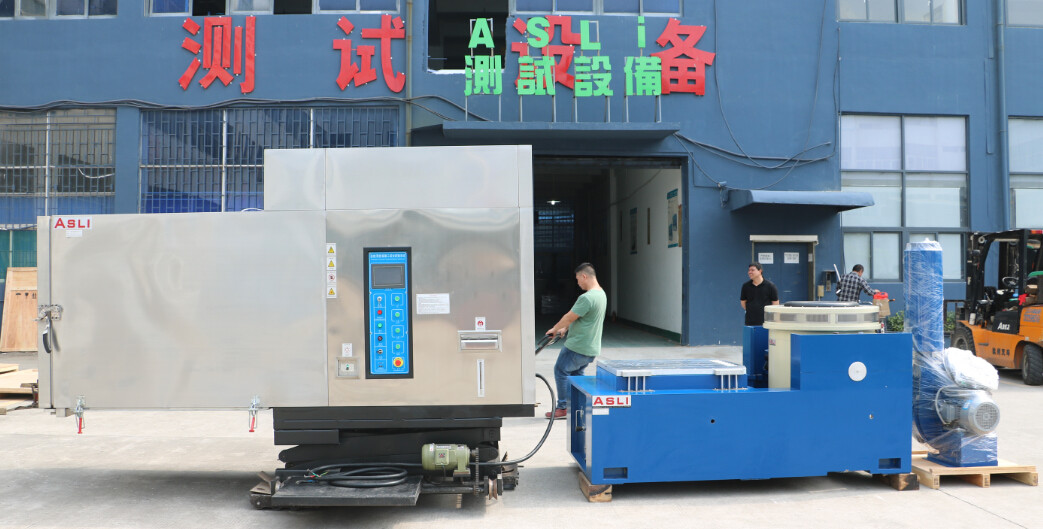

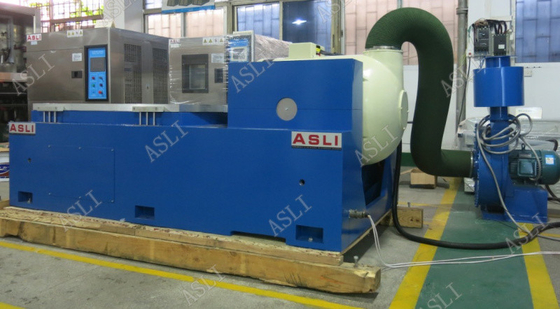

Elektrodynamischer Vibrationsschüttler erfüllt die Anforderungen von DO-160G, RTCA-160G, ISTA 3A Stardardard

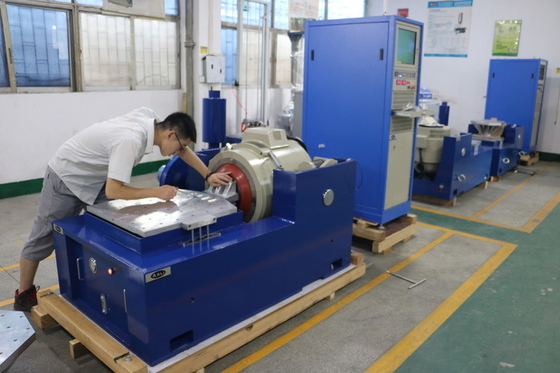

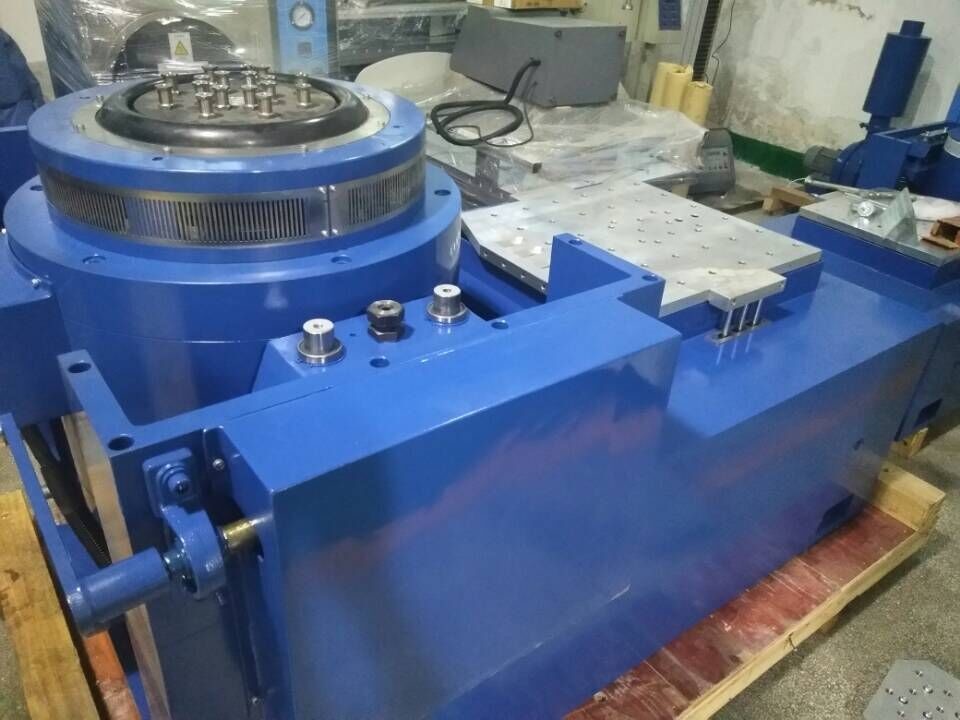

Zufällige Sine- und Schockfunktion Elektrodynamisches Schwingungsschaukelsystemist weit verbreitet in den Bereichen Verteidigung, Luftfahrt, Luft- und Raumfahrt, Kommunikation, Elektronik, Automobile, Haushaltsgeräte und andere Branchen.Simulation des tatsächlichen Arbeitsverhältnisses und der Festigkeitsprüfung der Struktur, die Anwendung des Produkts ist breit, die Anwendungsbreite offensichtlich, der Testeffekt ist bemerkenswert und zuverlässig.Höchstbeschleunigung, Amplitudenmodulation, Zeitregelung, Vollfunktionscomputersteuerung, einfache feste Beschleunigung/feste Amplitude.zuverlässige Qualität.
| Spezifikationen für Vibrationsshaker | ||
| Höchstpunkt Sinus (Pk) | 5000Kg.f Spitze (50KN) | |
| Zufällig (RMS) | 5000Kg.f r.m. (50KN) | |
| Schock (Pk) | 10000Kg.f Spitze (100KN) @6ms | |
| Nutzungsfrequenz | 1 ‰ 2500 Hz | |
| Höchstverschiebung (p-p) | 100 mm (4 Zoll), 76 mm (3 Zoll) kontinuierlich | |
| Max. Geschwindigkeit | 2 m/s | |
| Max. Beschleunigung | Sine:100g (980 m/s)2), zufällig 62 g ((600 m/s2) | |
| Vertikale Lastunterstützung | 500 kg | |
|
Körper Suspension Natürlich Frequenz (Schub-Achse) |
mit einer Breite von mehr als 10 mm | |
| Durchmesser der Rüstung | F440 mm | |
| Gewicht der Rüstung | 59 kg | |
|
Grundlegende Resonanz Häufigkeit (nackte Tabelle) |
2,400 Hz (nominell) +/- 5% | |
|
Lastbefestigung Punkte (Standard) |
16 Edelstahl M10 Einsätze | |
| Stray Flux Dichte | < 10 Gauss | |
| Abmessungen des Schüttlers | 1670mmL × 1150mmD × 1300mmH | |
| Gewicht des Schüttlers | Ungefähr 4600 kg. | |
| Druckluftbedarf | 0.6 Mpa | |
Weitere Spezifikation
| Name | Fahrzeugbatterie EN50604 IEC62133 UN38.3 Vibrationsprüfbank für Labortests | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spirale (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
