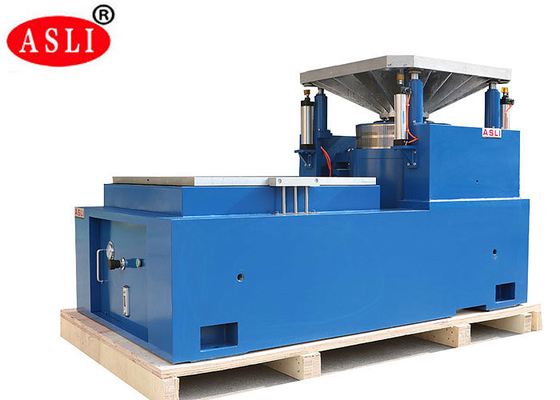

Hochbelastbare Schwingungsprüfmaschine mit 4000 kgf Kraft und 100G Schock für MIL STD 810 G 514.6
Product Details
| Ohne Kraft: | 60000N | Geschwindigkeit: | 1,8 m/s |
|---|---|---|---|
| Verlagerung: | 65 mm | Häufigkeit: | 3 ~ 3500 Hz |
| Beförderung: | 600kg | Beschleunigung: | 100g |
| Verstärkung: | 450 mm | Marke: | ASLI |
| Tischgröße: | 800 x 800 mm | ||
| Hervorheben |
800x800mm Erschütterungs-Prüfungs-System,Prüfungs-System der Erschütterungs-1.8m/s,Erschütterungs-Prüfmaschine Mil-Geschlechtskrankheit 810 |
||
Product Description
Das 4000kgf Force 100G Stoß- und Vibrationstestsystem wurde für strenge MIL STD 810 G 514.6 Vibrationstests entwickelt.Wiederholbare Leistung bei der Bewertung der Haltbarkeit und Zuverlässigkeit von Maschinensystemen und -konstruktionen unter dynamischen Belastungen.
Herunterladen des Vibrationsprüfgerätes ES-20 (Vibrationsprüfgerät ES-20.pdf)
Vibrationen können die Haltbarkeit und Zuverlässigkeit von Maschinensystemen und -konstruktionen erheblich beeinträchtigen, was zu Schäden, abnormalen Stillstands und katastrophalen Ausfällen führt.Die Vibrationsmessung ist eine entscheidende Gegenmaßnahme, um diese Probleme zu vermeiden.
Bitte kontaktieren Sie uns sofort, wenn Sie Fragen haben.
- mit einer Breite von nicht mehr als 15 mm
- Vertikale Ausdehnungstabelle
- Kühlventilator mit Schalldämpfer
- Digitale Leistungsverstärker
- Multifunktions-Vibrationskontrolle-Messgerät
Die nachstehende Tabelle enthält die Spezifikationen für die Schwingungsprüfstände der Serie ES, einschließlich der Modelle, die für die Prüfung von Fahrzeugbatterien gemäß EN50604, IEC62133 und UN38.3 geeignet sind.
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegungsspirale (Kg) | Abmessung der beweglichen Spirale (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3'3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢ 2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Gut gestaltetes dynamisches Kreis-Skelett, mit einer höheren axalen Resonanzfrequenz.
- Zwei Magnetkreise, geringes Magnetfluxleck, kompakte und rationale Struktur.
- Rolllager mit Schaukelstangen mit gerader und importierungsorientierter Verbundkörpersteifigkeit mit exzentrischer Belastbarkeit.
- Trunnion Isolationsgrundlage für den Hormongebrauch, mit bequemer mobiler Installation.
- Das fortschrittlichste Bewegungssystem gewährleistet eine hohe Zuverlässigkeit des dynamischen Kreises.
- Das neue Kanaldesign verbessert die Kühleffekte.
- Die statische und dynamische Steifheit des Lagers erhöht die Tragfähigkeit des Vibrationstabels und verbessert die Leistung bei niedrigen Frequenzen.
Product Highlights
Die Vibrationsprüfmaschine ASLI ES-60 liefert eine Sinuskraft von 60.000 N, eine Beschleunigung von 100 g, eine Frequenz von 3–3.500 Hz und eine Tragfähigkeit von 600 kg für MIL STD 810 G 514.6. Verfügt über einen doppelten Magnetkreis, einen geringen Streufluss und eine verbesserte Kühlung. Kundenspezifische Optionen für zuverlässige Haltbarkeitstests verfügbar.
