XYZ-Achsen-Vibrationstest Elektrodynamischer Vibrations-Mechanik-Shaker Hochfrequenz-Vibrationstester
Anwendung für elektrodynamischen Shaker Preis:
Wir sind Hersteller von elektrischen Vibrationsserienprodukten, die die 'Doppelmagnetkreisstruktur', 'selbst erzeugte Skelettaktionskreise', 'Luftunterstützung' und 'Rollenlager und lineare Führung', 'Zapfenisolierung' fortschrittliche moderne Technologie verwenden
und Spezialtechnologie, können in X-, Y-, Z-Achsen-Sinusschwingungstests und Breitband-Zufallsvibrationstests durchgeführt werden, um abgeschlossen zu werden
durch den klassischen (Halb-Sinus-, Trapez-, Sägezahnwellen-) Impuls- und Schockantwortspektrumtest. Hochfrequenz-Vibrationstester weit verbreitet
in Verteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräten, Kommunikationswesen,
Haushaltsgeräten und anderen Bereichen. --- Industrieller Shaker-Vibrationstester
Halbsinuswellen-Schockprüfung von Eigenschaften:
1. Gut gestaltetes dynamisches Kreisskelett mit einer höheren axialen Resonanzfrequenz.
2. Zwei-Magnetkreis, geringe Magnetflussleckage, kompakte Struktur und rational.
3. Wippen-Rollenlager gerade und importorientierte Verbundkörpersteifigkeitsausrichtung, Exzenterlastkapazität.
4. Zapfenisolationsfundament, das der Hormonanwendung gewidmet ist, die Installation von mobiler Bequemlichkeit.
5. Fortschrittliche Technologie bewegt sich um das System, um die hohe Zuverlässigkeit des dynamischen Kreises zu gewährleisten.
6. Neues Kanaldesign und Verbesserung des Kühleffekts.
7. Statische Steifigkeit, dynamische Steifigkeit des Lagers kleiner Ballon, Erhöhung der Vibrationstischkapazität, Verbesserung der Niederfrequenzleistung.
Technische Parameter zu MIL STD 810 und IEC/EN/AS 60068.2.27 Elektrodynamisches Vibrations-Shaker-System
| Modell | Nenn-Sinus Kraft (N) |
Nenn-Zufall Kraft (N) |
Frequenz Bereich (Hz) |
Nenngeschwindigkeit (m/s) | Nenn-Ersatz (p-p)mm |
Max. Belastung (kg) | Schwingspule (kg) | Abmessung von Schwingspule (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |

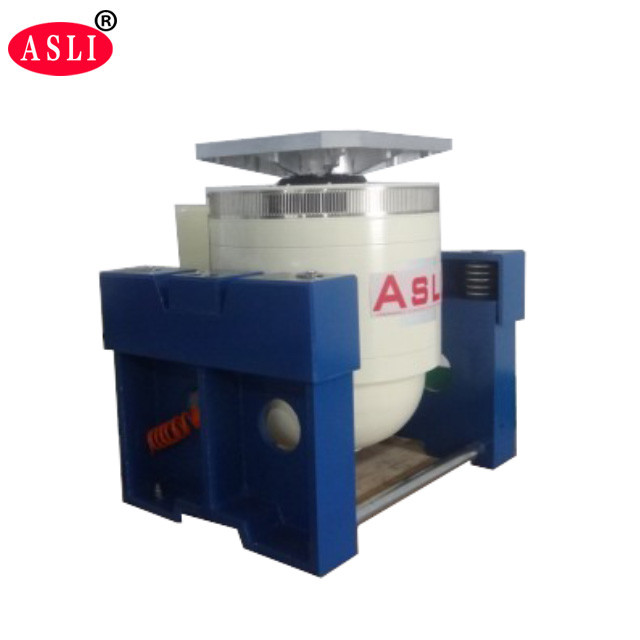

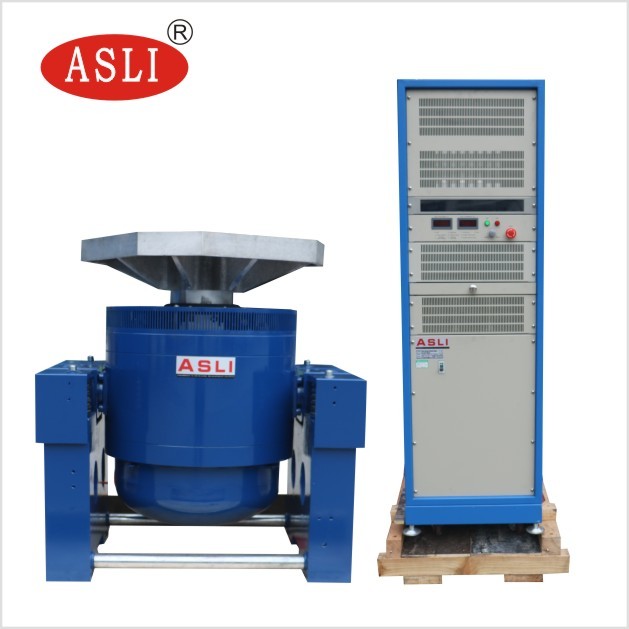

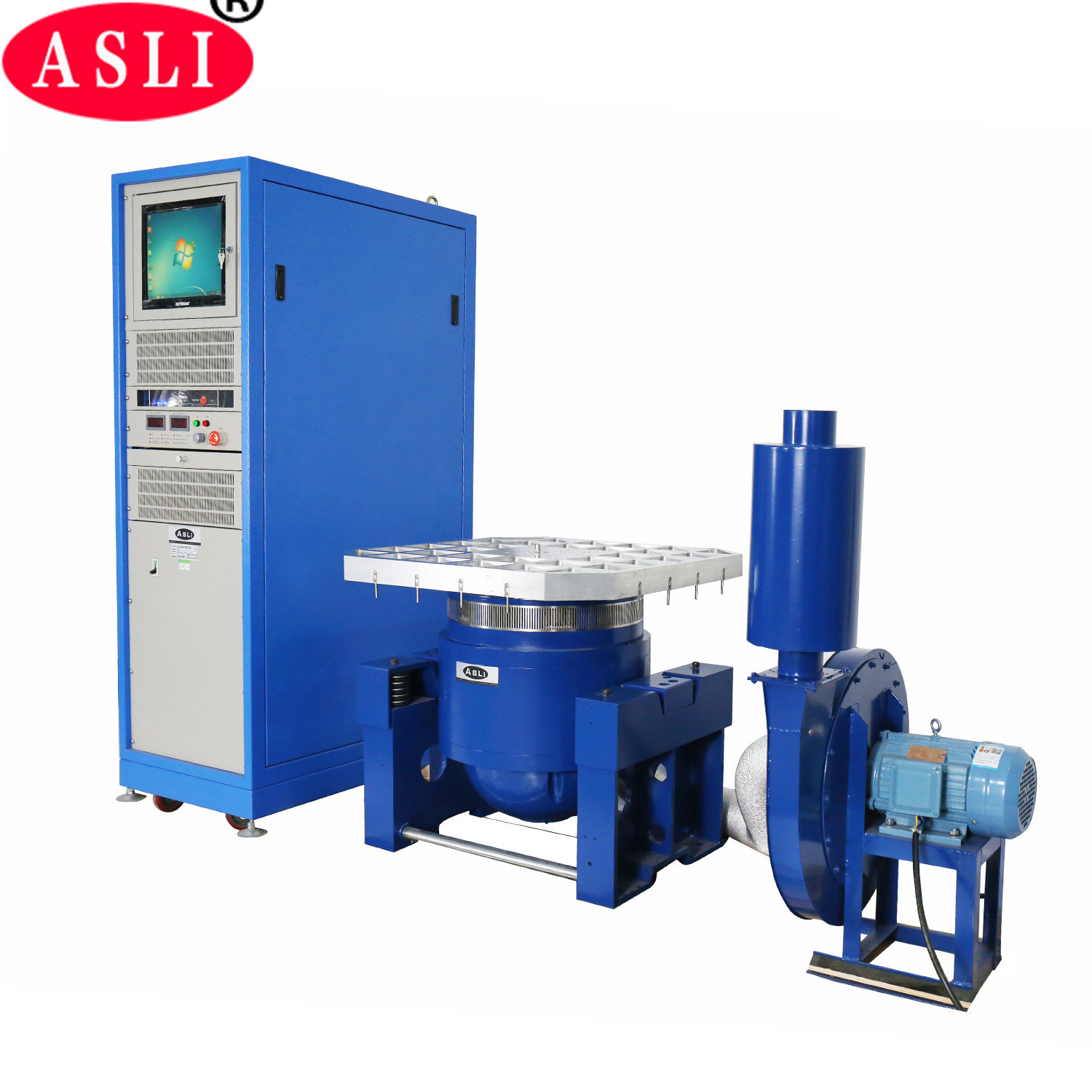

Vibrationssystem (ES-10)
1 Technische Parameter mit industriellem elektrodynamischem Vibrations-Shaker :
(1) Nennkraft: Sinuskraft 10000N; Zufallskraft 10000N; Schockkraft 10000N;
(2) Frequenzbereich: 5 Hz bis 3500 Hz, feste Frequenz, Hin- und Herkehren, Sinus, Zufall, Schock
(3) Sweep-Frequenz-Modus: linear, logarithmisch, Hin- und Herkehren, feste Frequenz
(4) Sweep-Frequenz-Zeiten: 1 bis 32767.
(5) Sweep-Frequenz-Zeit: feste Frequenz/einzeln 1-3600 Minuten, Sweep-Frequenzkurven können angezeigt werden.
(6) Max. Beschleunigung 1000 m/s 2 (ohne Last)
(7) Max. Geschwindigkeit: 1,8 m/s
(8) Max. Verschiebung: 51 mmp-p (ohne Last), Doppelspitze
(9) Stoßverschiebung: 51 mm
(10) Gewicht der Schwingspule: 14 kg
(11) Vibrationsrichtungen: Vertikale + horizontale Vibration
(12) Vibrationswelle: Sinus, Zufall, Schock
(13) Durchmesser der Schwingspule: Φ240 mm
(14) Vibrationssystemabmessung (mm): B1046*H660*T783mm
(15) Vibrationssystemgewicht: 900 kg

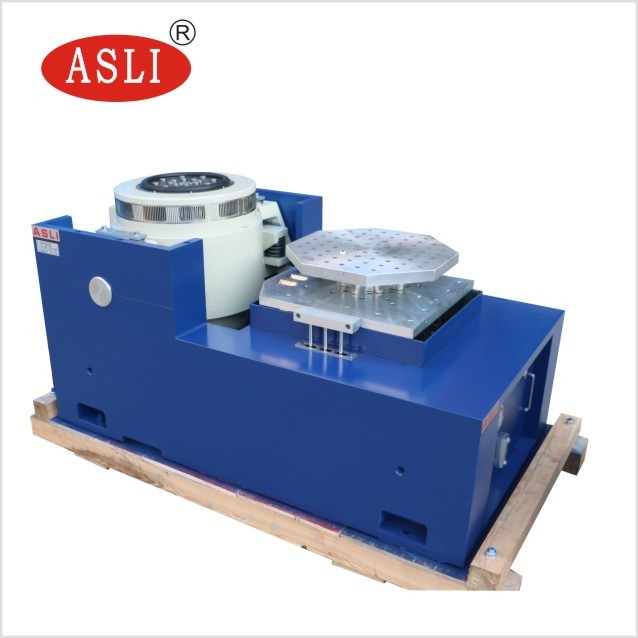

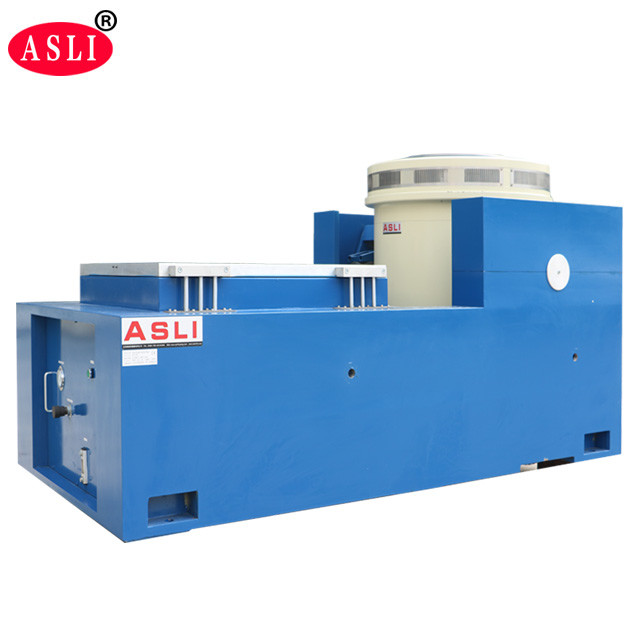

Horizontale Standmerkmale der Vibrationstestmaschine:
Innerhalb der kleinen Ladebank, um eine höhere Beschleunigung und Arbeitsfrequenz zu realisieren, um die Ladekapazität und Leistung der gesamten Maschinenbank zu verbessern.
Horizontale Bank und Vibrationsbank sind integraler Typ, mit perfekter Struktur, bequem zu installieren und einzustellen.
Statischer Druckweg, V-Form, mit Kapazität für Hang- und Vorspannungsbeständigkeit.
Eingebaute Ölpumpe, gute Struktur und einfache Bedienung.
Installationsanforderung mit Vibrationstestermaschine:
(1) Benutzer sollten Gabelstapler und Verschiebewerkzeuge zur Bewegung der Ausrüstung vorbereiten, da diese sehr schwer ist, bitte stellen Sie auch sicher,
die Tür ist groß genug, um die Ausrüstung hereinzulassen
(2) Die Betriebsumgebung der Maschine sollte unter Raumtemperatur und mit guter Belüftung sein. Wir empfehlen dringend, eine Klimaanlage im Arbeitsbereich zu installieren. Der Raumabstand der Maschine’s
linke/rechte/hintere Seite muss min. 700 mm betragen, die Vorderseite muss min. 1500 mm betragen.
Paket für elektrodynamisches Vibrations-Shaker-System mit großer Kraft:
PP-Folie zuerst, dann 10 mm Schaumstoff zwischen Maschine und Gehäuse, und außen ist ein Standard-Export-Sperrholzkoffer.
