ISTA 3A 100kg elektrodynamischen Shaker Laboratory Test Machine ladend
Product Details
| Sinuskraft: | 3000N | Geschwindigkeit: | 1,6 m/s |
|---|---|---|---|
| Vibrationsrichtung: | Vertikal | Beschleunigung: | 100G |
| Frequenz: | 3~3500 Hz | Leistung: | 380 V 3 Phasen |
| Verschiebung: | 25mm | ||
| Hervorheben |
Elektrodynamischer Schüttel-Apparat ISTA 3A,100kg,das elektrodynamischen Schüttel-Apparat |
||
Product Description

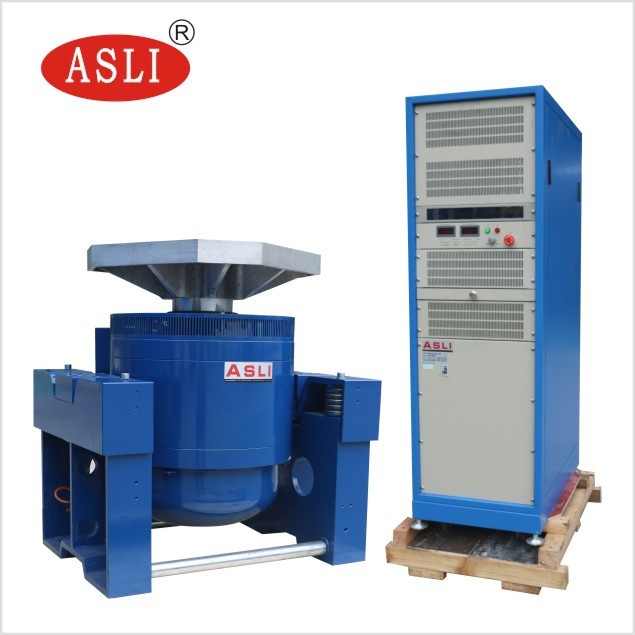

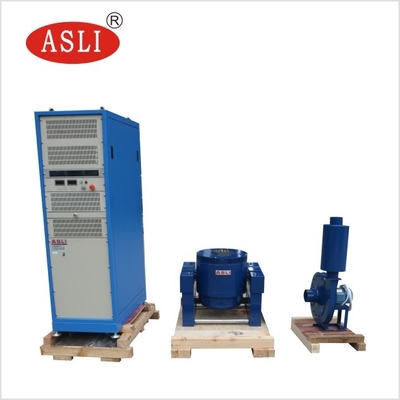

Der elektrodynamische Hochfrequenz-Rütteltisch ISTA 3A mit 100 kg Last ist eine dreiaxiale Vibrationsprüfmaschine für hohe Frequenzen, die für rigorose Laborprüfungen entwickelt wurde. Sie ist Teil unserer Serie von elektrodynamischen Hochfrequenz-Vibrationstestern / Hochfrequenz-Vibrationsermüdungsprüfern, die für präzise und zuverlässige Leistung in anspruchsvollen Testumgebungen entwickelt wurden.
Unsere Serie von elektrodynamischen Hochfrequenz-Vibrationstestern integriert fortschrittliche Technologien, darunter eine Doppelmagnetkreissstruktur, selbstgenerierende Skelett-Aktionskreise, Luftunterstützung, Rollenlager mit linearer Führung und Trunnion-Isolierung. Diese Systeme sind in der Lage, Folgendes durchzuführen:
- X-, Y-, Z-Drei-Achsen-Sinus-Vibrationstests
- Breitbandige Zufallsvibrationstests
- Klassische Pulsprüfungen (Halbsinus, Trapez, Sägezahn)
- Schockantwortspektrumsprüfungen
Diese Produkte werden häufig in den Bereichen Landesverteidigung, Waffen, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Elektrogeräte und Haushaltsgeräte eingesetzt.
- Gut gestaltetes dynamisches Kreis-Skelett mit höherer axialer Resonanzfrequenz.
- Zwei-Magnetkreis-Design mit geringer magnetischer Flussleckage, kompakte und rationale Struktur.
- Rocker-Stangen-Rollenlager mit gerader und importorientierter Verbundkörper-Steifigkeitsausrichtung, die eine ausgezeichnete exzentrische Lastkapazität bieten.

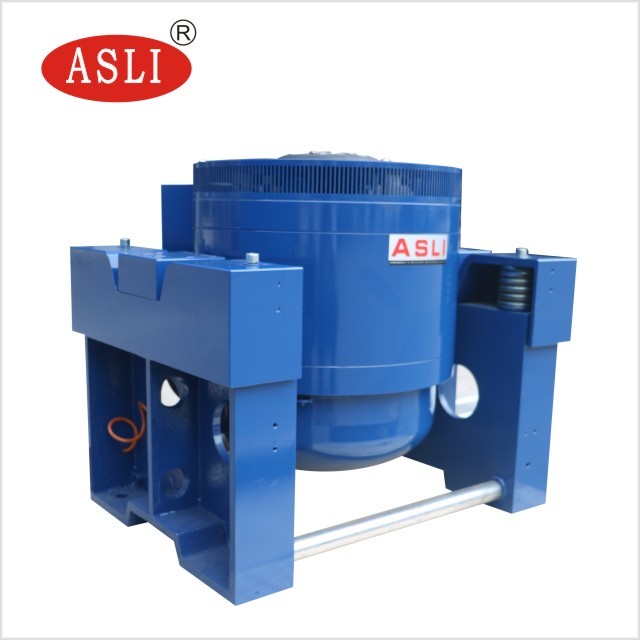

- Trunnion-Isolierungsfundament für spezielle Anwendungen, das eine bequeme mobile Installation ermöglicht.
- Fortschrittliches bewegliches System, das eine hohe Zuverlässigkeit des dynamischen Kreises gewährleistet.
- Neues Kanaldesign, das den Kühleffekt verbessert.
- Statische und dynamische Steifigkeit des Lager-Kleinballsons, was die Kapazität des Vibrationstisches erhöht und die Leistung bei niedrigen Frequenzen verbessert.
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s²) | Nenngeschwindigkeit (m/s) | Nennhub (Spitze-Spitze) mm | Max. Last (Kg) | Bewegliche Spule (Kg) | Abmessungen der beweglichen Spule (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |
- Innerhalb einer kleinen Ladebank erzielt er höhere Beschleunigungs- und Arbeitsfrequenzen, was die Ladekapazität und Leistung der gesamten Maschinenbank verbessert.

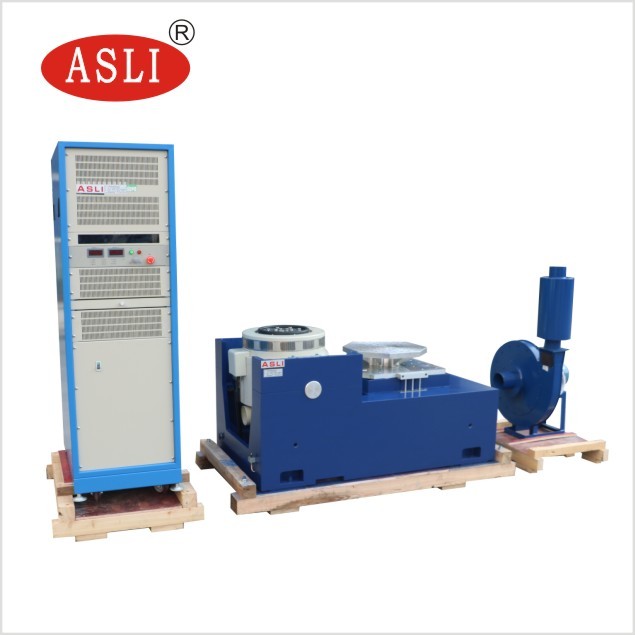

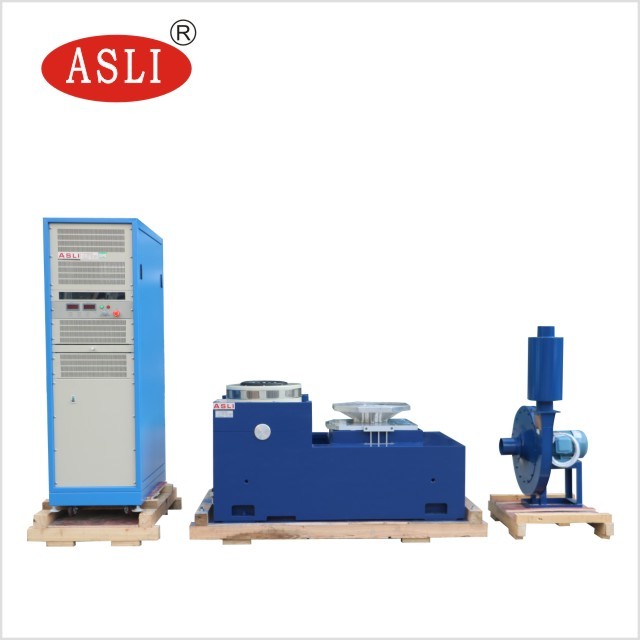

- Die horizontale Bank und die Vibrationsbank sind ein integraler Typ mit perfekter Struktur und bieten Komfort bei Installation und Einstellung.
- Statische Druckschiene, V-Form, mit Kapazität für schräg- und schrägbelastungsresistent. Eingebaute Ölpumpe für gute Struktur und einfache Bedienung.
| Modell | Bankgröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Die vertikale Erweiterungsbank VT und die spezifizierten Klemmen sind präzise berechnet und aufwendig konstruiert, um sicherzustellen, dass der Kunde die beste Leistung erzielt, basierend auf einer perfekten Struktur, hochwertigem Material und überlegener Verarbeitung.
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Bankgröße |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Runde Bank) | 220 | 350 | Ø1200 |
Wenn Sie Fragen zu den Elektrodynamischen Hochfrequenz-Mechanischen Prüfmaschinen für Vibrationermüdung haben, zögern Sie bitte nicht, uns zu kontaktieren.
