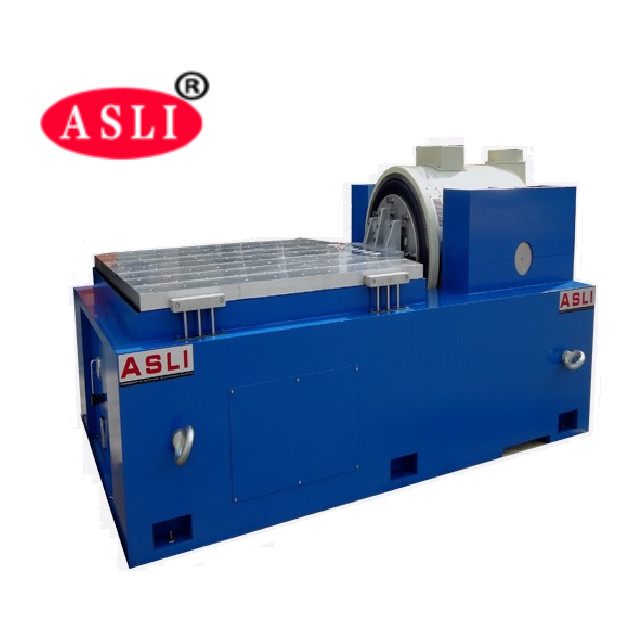

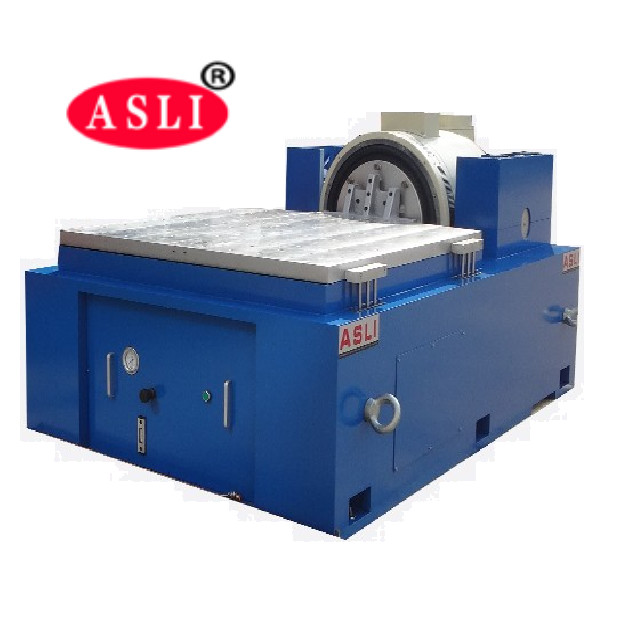

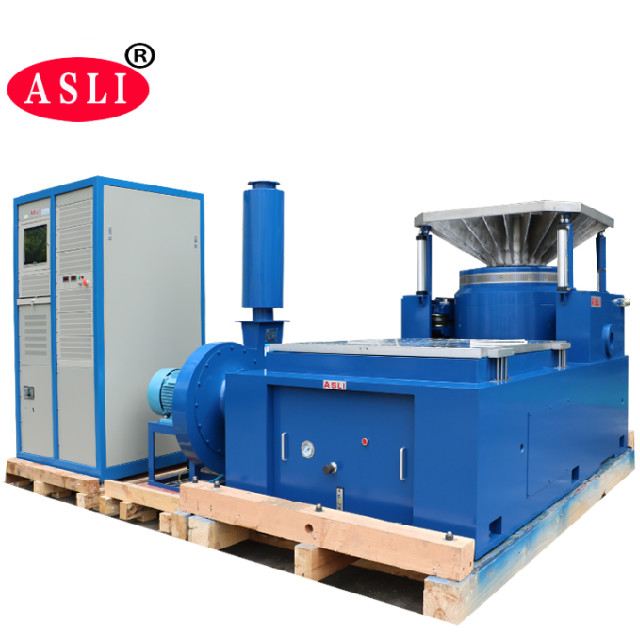

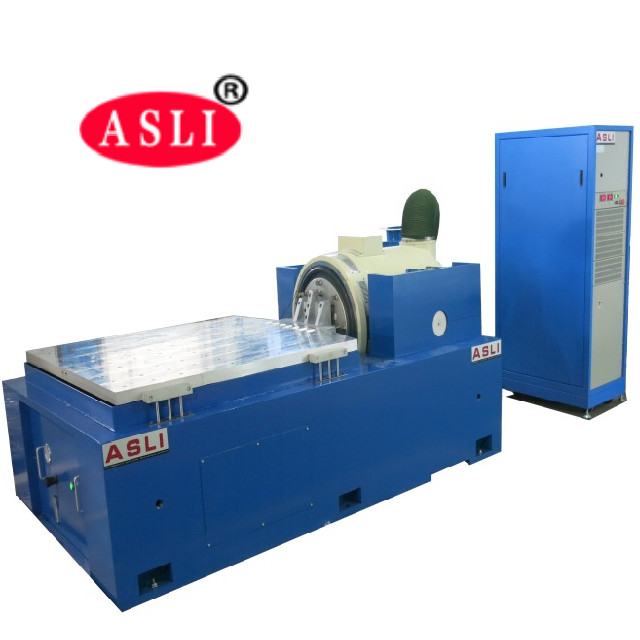

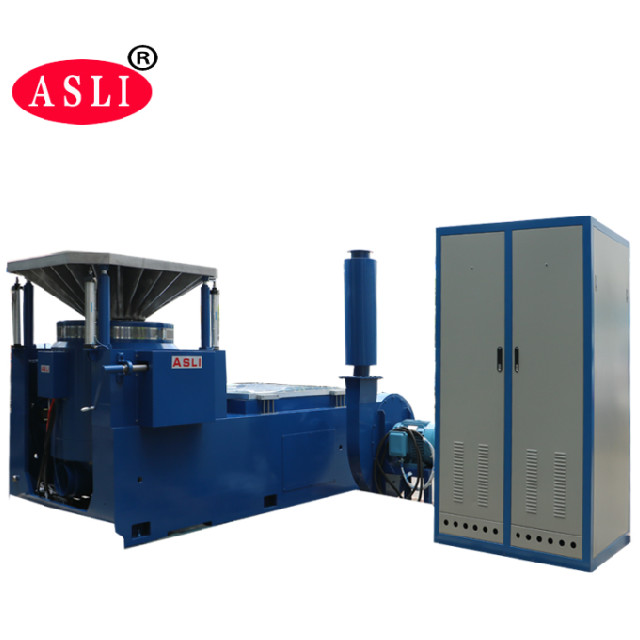

Das Vibrationsprüfsystem wird hauptsächlich für Vibrations- und Schockumgebungstests von Produkten, Umgebungsbelastungstests, Zuverlässigkeitstests verwendet. Elektromagnetischer Vibrationstester, der vollständig nach dem Standard der batterierelevanten Tests konstruiert ist, simuliert unter bestimmten Bedingungen den Vibrationstest der Batterie, die Batterie oder das Batteriepack wird auf dem Vibrationstisch befestigt, gemäß der vorgeschriebenen Frequenz, Beschleunigung und Verschiebungsmodus entlang der Batteriesample-Vibration in drei zueinander senkrechten Richtungen gemessene Batterie sollte nicht auslaufen, nicht entmutigen, nicht kaputt gehen, kein Feuer und keine Explosion. Der Anwendungsbereich des Vibrationstests ist extrem breit gefächert, von Leiterplatten, Batterien, Flugzeugen, Schiffen, Raketen, Raketen, Autos und Haushaltsgeräten bis hin zu anderen Industrieprodukten.
Hauptmerkmale
* Ein luftgekühlter elektrodynamischer Shaker
* Vibrationsregler und Leistungsverstärker in einem All-in-One-Schrank strukturiert
* Erreichen von 2400 Newton’s Spitzen-Sinus-Schub.
* X, Y, Z 3-Achsen-Test
Steuerungsfunktionen
* Sinusförmige Schwingung mit fester Frequenz
* Sweep-Vibration * Zufallsvibration
* Klassischer Schock
Typische Systemanwendungen
* Umgebungstest
* Belastungsscreening-Test
* Vibrationstests
Vorteile für den Benutzer
* Einfache Installation kann vom Benutzer durchgeführt werden
* Benutzeroberfläche: LCD-Touchscreen für den lokalen Modus und PC-Windows (über Ethernet) für den Remote-Modus;
* Lokaler Modus: Schneller Start eines vordefinierten Tests, Dutzende von Testspezifikationen können gespeichert werden;
* Remote-Modus: Alle Operationen des Systems, einschließlich der Testdefinition und Speicherung der Testspezifikationen auf Mostar, Teststeuerung, Testdatenüberprüfung und -dokumentation.
Produktübersicht
| :Maximale Sinus-Erregungskraft | ||||
| 5000 kgf Spitze | Die größte Zufallsvibrationskraft | |||
| 5000 kgf r.ms | Die größte Schockvibrationskraft | |||
| 10000 kgf Spitze | Frequenzbereich | |||
| DC~4000 Hz | Maximale Verschiebung | |||
| 75 mm p-p (Spitze-zu-Spitze-Wert) | Maximale Geschwindigkeit | |||
| 1,8 m/s | Maximale Beschleunigung | |||
| 100G (980 m/s2) | Erste Resonanzfrequenz | |||
| 3500 Hz | Maximale Belastung | |||
| 750 kg | Durchmesser der beweglichen Spule (Durchmesser der Arbeitsplatte) | |||
| Durchmesser von 450 mm | Die Qualität der beweglichen Spule | |||
| 50 kg | Maximale Belastung | |||
| 750 kg | Tischschraube | |||
| 13 x M8 | Magnetflussleckage | |||
| <10 Gauss | Abmessung | |||
| 800 mm x 800 mm x 800 mm (Vertikalmaschine) | Gewicht | |||
| Ungefähr 1500 kg | Das Servosystem | |||
| Funktion | ||||
| Temperatur, Luftdruck, Verschiebung, Überspannung, Überstrom, Eingangsunterspannung, externer Fehler, Steuerstromversorgung, Logik, Mangel an gleichem Eingang. | Digitaler Vibrationsregler | |||
| Hardware-Konfiguration | ||||
| 2 Kanaleingang, 1 Kanaleingang | Steuerungscomputer | |||
| Flüssigkristallanzeige (mit Tastatur/optischer Maus) | Software | |||
| Chinesische/englische Bedienung, Zeitbereichs- und Frequenzbereichsanalyse, Signalquelle, Sinus-Sweep-Frequenzanalyse usw. WORD kann automatisch Testberichte, Signale und Daten anzeigen, speichern, die Testparameter einrichten und die Analyse der Funktion durchführen. | Betriebssystem | |||
| Windows 2000/ XP | Beschleunigungssensor B&W | |||
| Frequenzbereich: 1—2000 Hz |
Empfindlichkeit: 50 mV/g Temperaturbereich: -24 - 250℃ Elektrische Anforderung |
|||
| Elektrische Quelle | ||||
| 3-Phasen, 380 V/50 Hz | ||||
