Leiterplatten 3000 kg.F 2,0 m/S Schwingtisch-Testausrüstung Labortestmaschine

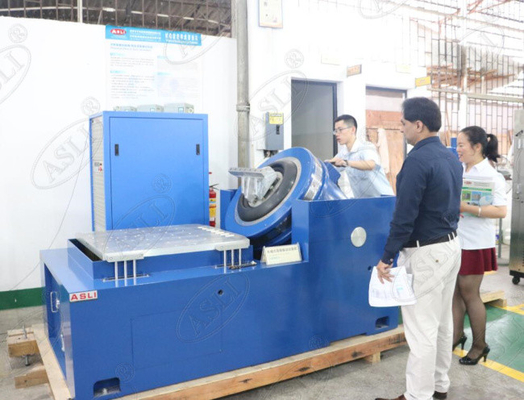

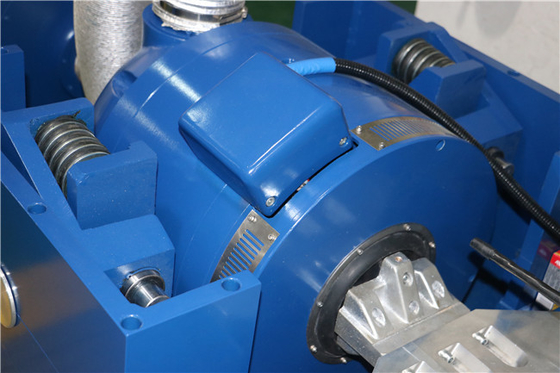

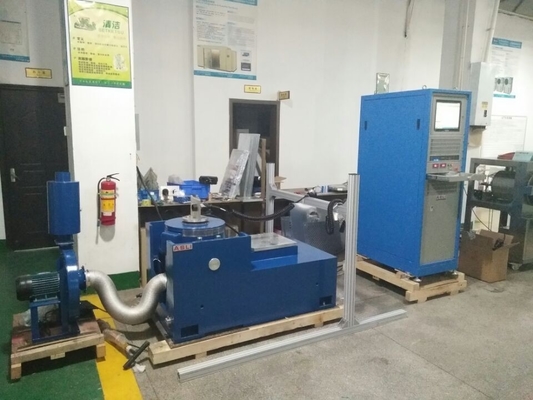

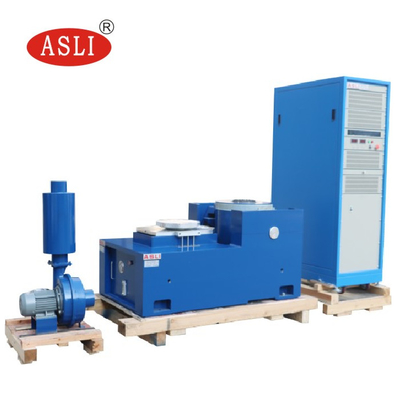

Elektrodynamisches Schwingungsprüfsystem
Elektromagnetischer Schwingtisch wird häufig in der Verteidigung, Luftfahrt, Raumfahrt, Kommunikation, Elektronik, Automobilindustrie, Haushaltsgeräten und anderen Industrien eingesetzt. Diese Art von Ausrüstung wird verwendet, um frühe Fehler zu entdecken, den tatsächlichen Arbeitszustand und den Festigkeitstest der Struktur zu simulieren. Die Produktanwendung ist breit, die Anwendungsbreite ist offensichtlich, der Testeffekt ist bemerkenswert und zuverlässig. Sinuswelle, FM, Sweep, programmierbar, Frequenzmultiplikator, Logarithmus, maximale Beschleunigung, Amplitudenmodulation, Zeitsteuerung, vollfunktionsfähige Computersteuerung, einfache feste Beschleunigung/feste Amplitude. Ausrüstung durch kontinuierliches Ausfallen, um 3 Monate lang zu testen, stabile Leistung, zuverlässige Qualität.
LEISTUNGSDATENBLATT
| Shaker (ES-30) | ||
| Sinuskraft (Spitze) | 30 kN | |
| Schockkraft (Spitze) | 60 kN | |
| Frequenzbereich | 5~2,600 Hz | |
| Verschiebung (kontinuierlich) | 100 mm | |
| Max. Geschwindigkeit | 1,8 m/s | |
| Max. Beschleunigung | 75G | |
| Ankerdurchmesser | 445 mm | |
| 1stOrdnungsresonanzfrequenz | 2,400 Hz | |
| Zulässiges exzentrisches Moment | >500 Nxm | |
| Ankergewicht | 40 kg | |
| HE/ST-Schraubenabmessung | M10 (metrisch) | |
| Axiale Schwingungsisolationsfrequenz | <3 Hz | |
| Max. Payload | 500 kg | |
| Magnetflussleckage | ≤1 mT | |
| Abmessungen (L×B×H, unverpackt) | 1.330x860x1.250 mm | |
| Gewicht (unverpackt) | 2.500 kg | |
| Installation | Gummimatte (Ankerschrauben erforderlich) | |
| Leistungsverstärker | ||
| Verstärkerausgang | 30 kVA | |
| SNR | >65 dB | |
| Nennausgangsspannung | 120 Vrms | |
| Verstärkereffizienz | > 90% | |
| Abmessungen (L×B×H, unverpackt) | 800x900x2.100 mm | |
| Gewicht (unverpackt) | 500 kg | |
| Gebläse (Modell# PBL-W30) | ||
| Luftvolumen | 0,46 m3/s | |
| Leistung | 7,5 kW | |
| Luftkanal-Durchmesser | 200 mm | |
| Luftdruck | 8,8 kPa | |
| Installation | Kann an die Decke angeschlossen werden (bis zu zwei 90-Grad-Biegungen), max. 20’ Lauf | |

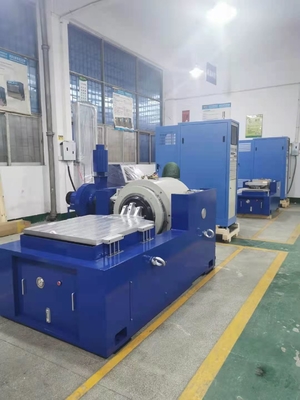

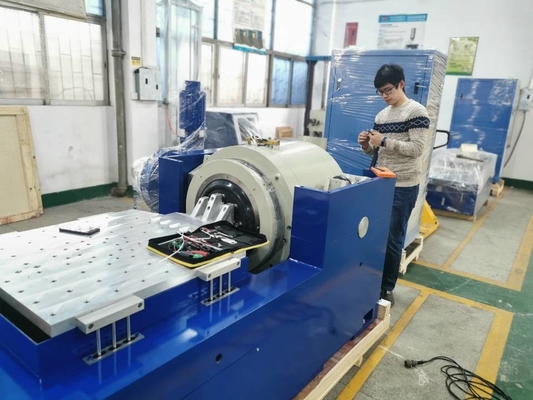

| Horizontaler Gleittisch | ||
| Abmessungen | 600x600 mm | |
| Dicke | 45 mm | |
| Frequenz limit | 2.000 Hz | |
| Effektiv masse | 54 kg | |
|
Hinweis: 1. Hochdruck-Ölfilm-Lager wird für eine bessere Gleichmäßigkeit verwendet. |
||
| Schwingung Controller und Beschleunigungsmesser | ||
| Schwingungsregler | Schwingungsregler mit Sinus-, Zufalls-, Schock- und Selbstkalibrierung. | |
| Beschleunigungsmesser | 100 mV/g, Bereich: 50 g, Arbeitsfrequenz: 1-10 kHz, Gewicht: 11 Gramm, mit 10 Fuß rauscharmem Kabel | |
| Andere unterstützte Funktionen/Zubehör | ||
| Umweltkammern | Unterstützt | |
| Mobile Geräte | Anpassbar | |
| Isolierplatten | Anpassbar | |
| Vorrichtung | Anpassbar | |
| Arbeitsumgebung des Systems | ||
| Temperaturbereich | 0-40℃ | |
| Feuchtigkeitsbereich | 0~90 % , keine Kondensation | |
| Strombedarf | 380V/3ph/50Hz, 40kVA | |
| Druckluftdruck | 0,6 MPa | |
Spezifikation
| Name | Automobilbatterie EN50604 IEC62133 UN38.3 Schwingungsprüfstand für Labortests | ||||||||
| Modell | Nenn-Sinuskraft (N) | Nenn-Zufallskraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) | Nennverschiebung (p-p)mm | Max. Belastung (kg) | Schwingspule (kg) | Abmessung der Schwingspule (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
