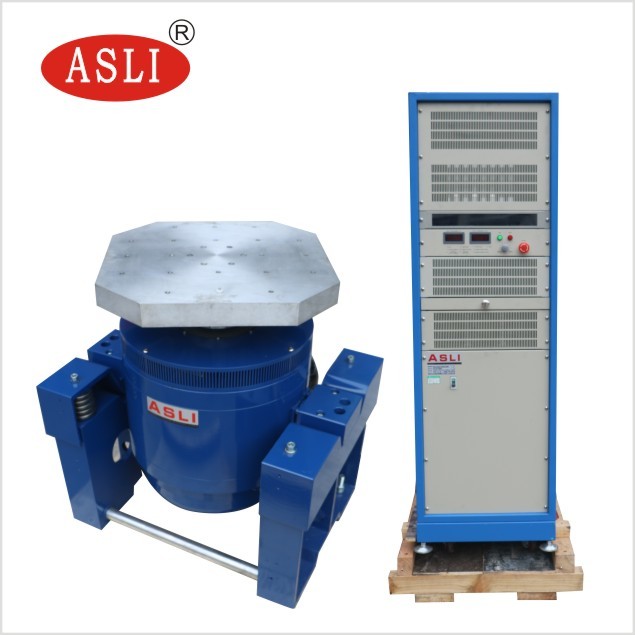

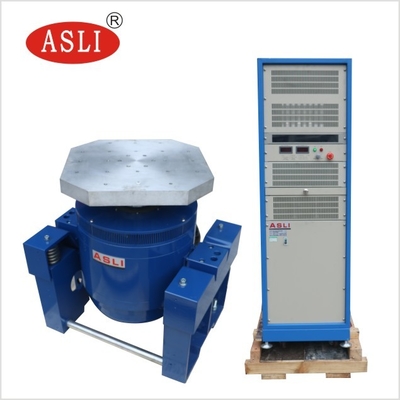

Hochfrequente vertikal schwingende elektrodynamische Vibrationstabellenprüfmaschine
Das Vibrationsprüfsystem besteht aus einem Schüttler, einem Leistungs- und Vibrationsmesssystem gemäß den einschlägigen nationalen und internationalen Normen (z. B. MIL-STD,DIN,ISO,ASTM,IEC,ISTA,GroßbritannienGJB, JIB,BS usw.) zur technischen Unterstützung bei der Einrichtung der Produktqualitätskontrolle.
Technische Parameter für Hochfrequenz-Vibrationsschüttler:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |

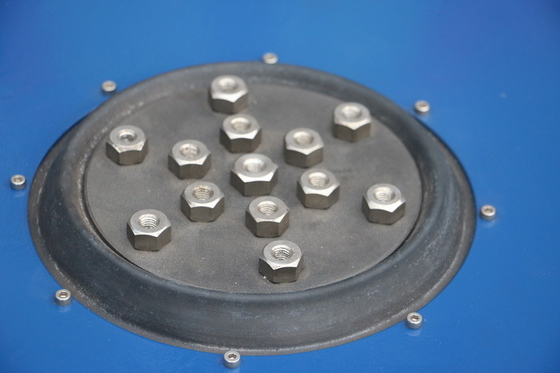

Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |

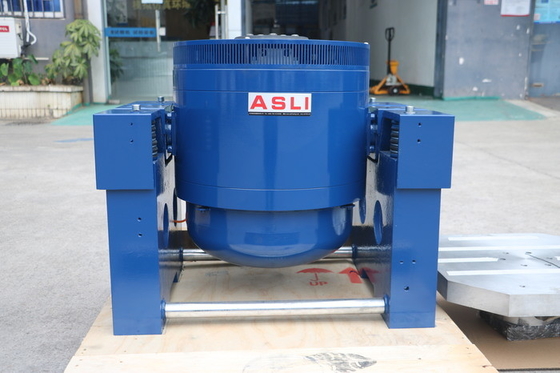

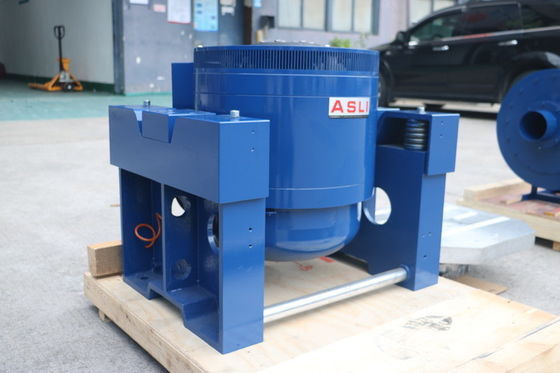

1.Rugged Aufhängungssystem und lineare Bewegung Führung, starke Tragfähigkeit, gute Führungsfunktionen, hohe Stabilität;
Der Ladungszentrum-Airbag weist eine hohe statische Steifigkeit und eine geringe dynamische Steifigkeit, eine hohe Tragfähigkeit, eine perfekte Leistung bei Amplitudenvariationen auf;
2.Hochwirksame Leistungsschalter der D-Klasse, 3-Sigma Spitzenstrom, bieten einen optimalen Stromverbrauch und minimieren die harmonische Verzerrung;
3.Schnelle Selbstdiagnose mit Sicherheitsverriegelung, hohe Sicherheitssicherheit;
4.Airbag-Schockdämmung für Vibrationsplattform ohne zusätzliches Fundament, perfekte Wiedergabe der Vibrationswelle und geringere Vibrationsübertragbarkeit;
Technische Parameter des vertikalen Expanders:
| Modell | Gewicht (kg) | Max. Frequenz (Hz) | Größe der Bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Runde Bank) | 220 | 350 | Φ1200 |
Neben der Vibrationsprüfbank umfasst unser Sortiment auch:
(1) Temperatur-/Feuchtigkeitstestreihe: Temperatur-/Feuchtigkeitstestkammer, Stabilitätslaufkammer, Thermo-Schock-Testkammer,UV-Prüfkammer für Temperatur, Luftfeuchtigkeit, Rampen-Temperatur-Kammer.
(2) Alterungstestreihe:Hohe TemperaturOfen, Vakuumtrockner, Luftlüftung Alterungstestkammer, Dampfalterungstestkammer, Ozon-Testkammer, Verbrennung in Prüfgeräten
(3) WettersimulationentReihe: Regensprühprüfkammer, Staubprüfkammer, Alterungstestkammer mit Xenonlampe, UV-WiderstandstestkammerbEr
(4) Mechanische Prüfreihen: Vibrationsprüfmaschine, Fallprüfmaschine,Bump Test-Maschine, Beschleunigung mechanischer Stoßmessgerätund so weiter.
Wenn Sie weitere Informationen über die Hochfrequenz-Vertikal-Vibrations-Elektrodynamische Vibrationstabellen-Testmaschine erhalten möchten, zögern Sie bitte nicht, Ihre Anfragen zu senden.
