Hochfrequenzvertikale und horizontaler Elektrodynamik-Erschütterungs-Schüttel-Apparat Iec 60335-2-24
Product Details
| Vibrationskraft: | Individualisiert | Marke: | ASLI |
|---|---|---|---|
| Herkunftsort: | China | Macht: | 380V, 3 Phasen |
| Bescheinigung: | ISO 9001:2008 | Verpackungsmaterial: | Gehäuse aus Polyholz |
| Vibrationen: | Vertikale und horizontale | Größe der Tabelle: | 600 x 600 mm |
| Maximale Belastung: | 400 Kilo | ||
| Hervorheben |
Erschütterungs-Schüttel-Apparat Iecs 60335-2-24,Elektrodynamik-Erschütterungs-Schüttel-Apparat,3 Phasen-elektrodynamischer Erschütterungs-Schüttel-Apparat |
||
Product Description

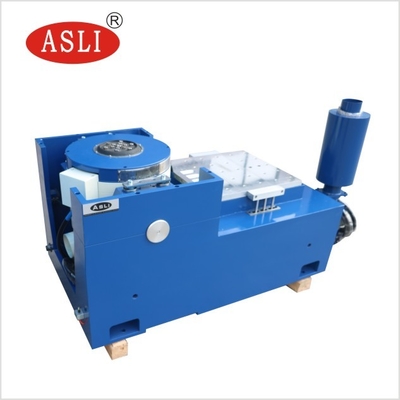

IEC 60335-2-24 Hochfrequenz-Vibrationsschüttler für vertikale und horizontale Elektrodynamik
Ein Hochfrequenz-Vibrationsschüttler ist eine Art mechanisches Gerät, das zur Durchführung von mechanischen Prüfungen und Analysen an verschiedenen Materialien und Komponenten verwendet wird.Es funktioniert, indem es hoffrequente Vibrationen erzeugt, die reale Umweltbedingungen simulieren oder die Müdigkeitstests beschleunigen können..
Die primäre Funktion eines Hochfrequenz-Vibrationsschüttlers besteht darin, die mechanischen Belastungen und Spannungen, die ein Bauteil oder Material bei seiner vorgesehenen Anwendung erleiden kann, nachzubilden.Es kann auch zur Durchführung von Modalanalysen und Resonanzmessungen verwendet werden, die für die Optimierung der Produktleistung und die Minimierung von Lärm- und Vibrationsproblemen unerlässlich sind.
Der Shaker besteht typischerweise aus einem elektrodynamischen oder hydraulischen Aktor, der Hochfrequenzschwingungen erzeugt.Der Schüttler erzeugt die erforderliche Vibration durch schnelle Beschleunigung und Verzögerung der Armatur in einer kontrollierten Weise.
Diese Vibrationen können in Bezug auf Frequenz, Amplitude und Dauer angepasst werden, um verschiedene Umweltbedingungen wie Temperatur und Luftfeuchtigkeit zu simulieren.Dies ermöglicht die Prüfung verschiedener Bauteile und Materialien und hilft den Ingenieuren, mögliche Designfehler und Schwächen zu erkennen.
Insgesamt the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
Technische Parameter der Vibrationsprüfmaschine:
| Modell |
Nennwert Sine Gewalt(N) |
Bewertet zufällig Gewalt(N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Bewertet - Nein.Vermittlung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-1 | 1000 | 1000 | 3 bis 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 bis 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 bis 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 bis 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Technische Parameter von HorizontalErweiterung:
Technische Parameter der vertikalenErweiterung:
IEC 60335-2-24 Hochfrequenz-Vibrationsschüttler für vertikale und horizontale Elektrodynamik Prüfmerkmale:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsenresonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rollerlager gerade und auf Import ausgerichtete Verbundkörpersteifigkeit, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7Statische Steifheit, dynamische Steifheit des Lagerballons, Erhöhung der Vibrationskapazität, Verbesserung der Niederfrequenzleistung.
Wenn Sie Zweifel oder Bedürfnisse bezüglich der IEC 60335-2-24 Hochfrequenz vertikalen und horizontalen Elektrodynamik Vibration Shaker haben, können Sie uns gerne kontaktieren.
