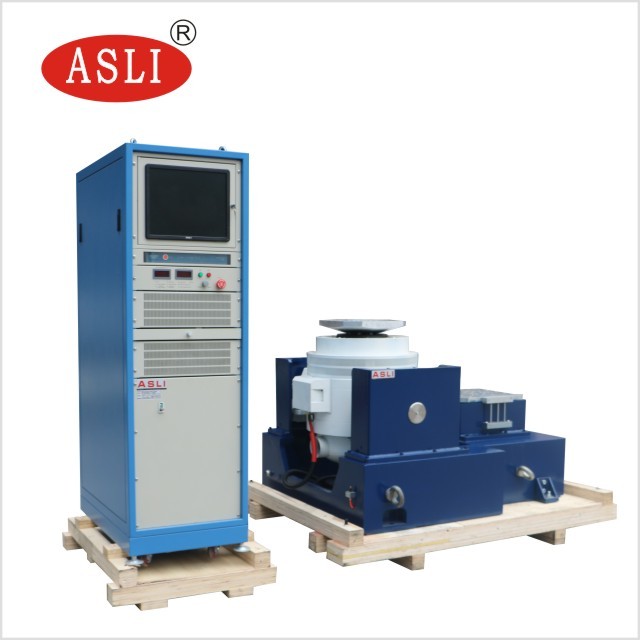

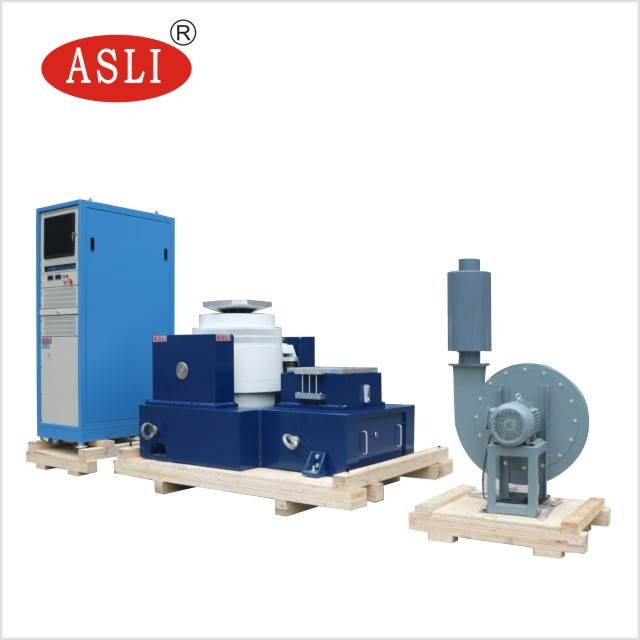

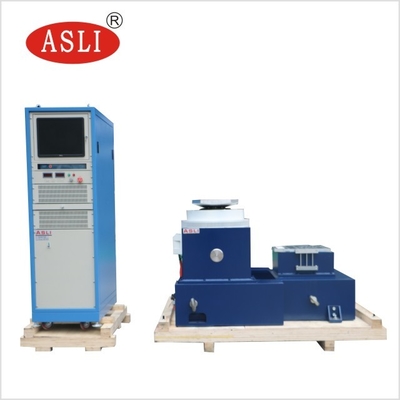

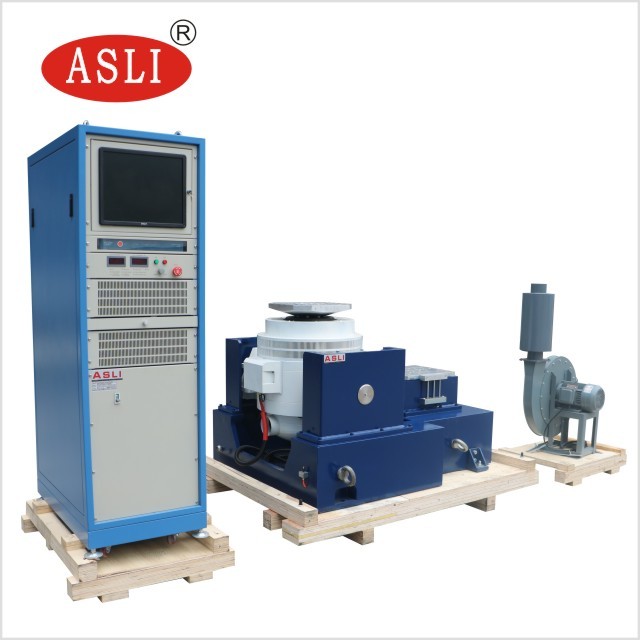

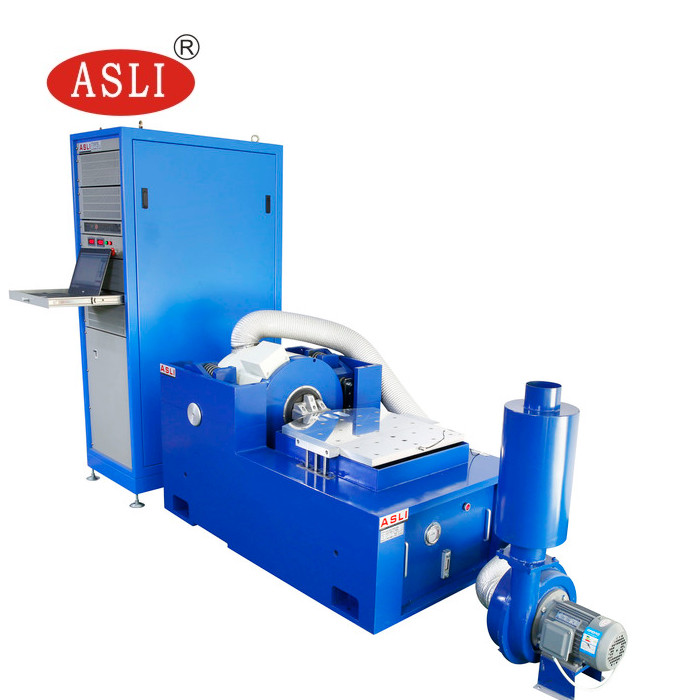

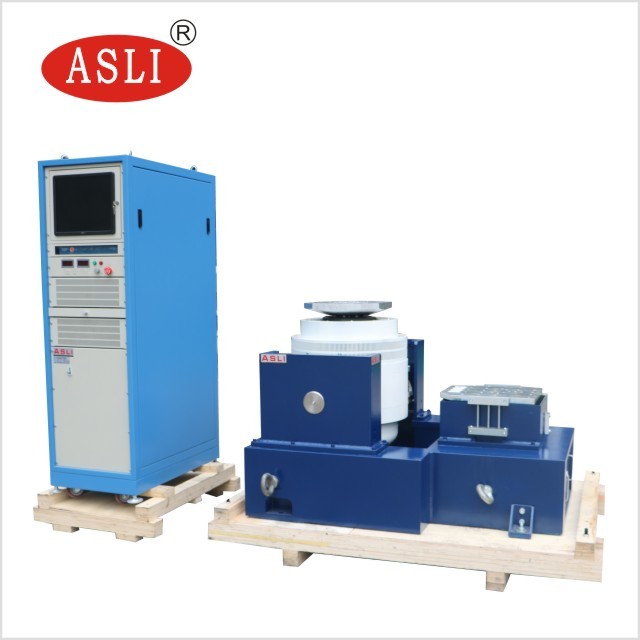

Vertikale elektrodynamische mechanische Schlagprobe-Erschütterung Shaker System Test Machine
Hochfrequenzvertikalen-u. horizontaler Generator-werden elektromagnetischer Erschütterungs-Schüttel-Apparat für Halbleiter benutzt, um Eigenfrequenzen Produkt und Verpackungsgestaltungen auszuwerten und die gelegentliche Erschütterung zu simulieren, die im disribution oder in der gebräuchlichen Umwelt auftritt. Die Maschine sind einfach zu verwenden kann eine breite Palette des Erschütterungstests in Übereinstimmung mit Regierung, Industrie und corporated Spezifikationen durchführen.
1. Eine kombinierte Struktur der Testkammer und des Kühl-systems, die kompakten und würdevollen Entwurf sich rühmen; unabhängige Konsole
2. Zu es bequem machen für Operation; ursprüngliche Kältemittelverdichtereinheit und seine Hauptzusätze importiert aus dem Ausland
3. Importierter LCD-Farbtouch Screen Prüfer fähig zur Automobilsteuerung von Temperaturfeuchtigkeitsprogrammen;
4. Mit Schnittstelle der Telekommunikation R232. Um die einzigartigen Nachfragen des Kunden zu befriedigen, Benutzer beschließen möglicherweise von den verschiedenen Modellen des Erschütterungsprüfstands zu garantieren dass zusätzlich zu gutem abkühlen Sie
5. Hitze und Luftdichtungssystem, diese Erschütterungsbank werden sich rühmt auch bemerkenswerten Effekt des Körperschalls
Zuverlässigkeitsprüfungsausrüstung, Schockerschütterung
Technische Parameter vertikale elektrodynamische mechanische Schlagprobe-Erschütterungs-Shaker System Test Machines:
| Modell | THV-408 (A~F) |
| Innenmaß | W600×H850×D800 (Millimeter) |
| Außenmaß | W850×H1950×D2100 (Millimeter) |
| Temperaturspanne | Niedrige Temperatur: (A: 25ºC; B: 0ºC; C: - 20ºC; D: -40ºC; E: -60ºC; F: -70ºC) Hohe Temperatur: 100ºC (150ºC) |
| Feuchtebereich | 20%~98%R.H. (10%-98% r. H/5%-98% r. H ist eine spezielle optionale Bedingung, ein Bedarf Trockenmittel) |
|
Analytische Genauigkeit/ Verteilung Temperatur und Feuchtigkeit |
0.1ºC; 0,1% R.H/±2.0ºC; ±3.0% R.H. |
|
Regelgenauigkeit von der Temperatur und Feuchtigkeit |
±0.5ºC; ±2.5% R.H. |
|
Temperatur Steigen/fallend Geschwindigkeits-Rate |
Temperatur, die ca. 0.1~3.0ºC/min/Temperatur ca. fällt 0.1~1.5ºC/min steigt; (Die fallende Geschwindigkeit Rate Min .1.5ºC/min ist eine optionale Sonderbedingung) |
|
Intern und Externes Material |
Material des inneren Kastens ist Edelstahl des SUS 304#, vom Überkarton ist Edelstahl oder SEE walzte Stahl mit der beschichteten Farbe kalt. |
| Isoliermaterial | Beständig gegen die hohe Temperatur, mit hoher Dichte, Formiatschlor, Ethyl-acetum Schaumisoliermaterialien |
| Kühlsystem | Abkühlender oder Wasserkühlung/einzelner Segmentkompressor Wind (- 40ºC, doppelter Segmentkompressor -70ºC) |
| Schutz-Geräte |
Sicherung-freier Schalter, Schutzschalter für Kompressor überbelastend, Hochs und Tiefs-Spannungskühlmittel Schutzschalter, über- Feuchtigkeit und Übertemperaturschutzschalter, Sicherungen, Warnsystem der Störung, Wasserkurzschlussspeicher-Warnungsschutz |
| Optionale Zusätze | Innentür mit dem Operationsloch (optional), Recorder (optional), Wasser-Reinigungsapparat, Trockenmittel |
|
Erschütterung Testgerät |
Wählen Sie richtigen Erschütterungsprüfstand entsprechend Testbedingung des Kunden, die technischen Parameter nehmen Sie bitte Elektrodynamik |
| Energie | Phrase 5 AC380V 3 Linien, 50/60HZ |
| Name | Verpackender Schwingtisch/Schwingtisch-Prüfvorrichtung für Autoteile | ||||||||
| Modell | Bewertete Sinus-Kraft (N) | Bewertete gelegentliche Kraft (N) | Frequenzbereich (Hz) | Bewertete Beschleunigung (m/s2) | Nenndrehzahl (m/s) | Bewertete Verschiebung (pp.) Millimeter | Max. Loading (Kilogramm) | bewegliche Spule (Kilogramm) | Maß der beweglichen Spule (Millimeter) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
