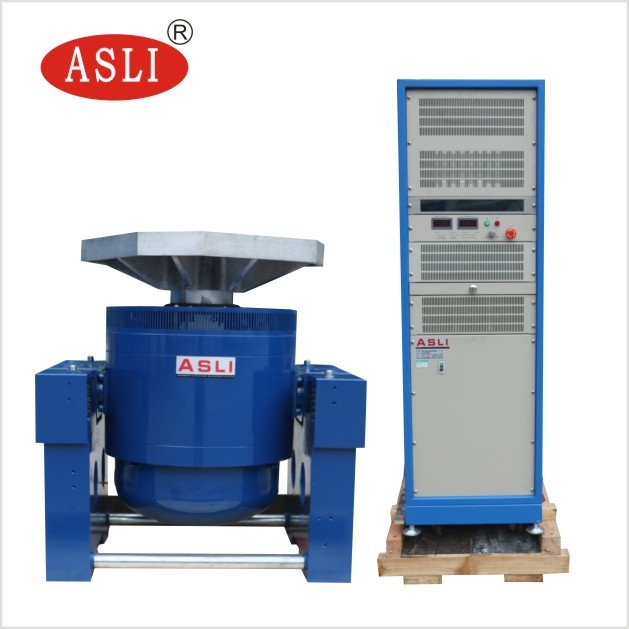

Vertikales Erschütterungsschüttel-apparat Treffen JESD 22-B103B des Erschütterungs-Testgeräts elektrodynamisches für Komponenten
Beschreibungs-Anwendung:
Vertikales Erschütterungsschüttel-apparat Treffen JESD 22-B103B des Erschütterungs-Testgeräts elektrodynamisches für Komponenten ist an pädagogisches, Forschung und Laborumwelt gewöhnt. Angenommen der doppel- Struktur des magnetischen Kreises, selbst-erzeugte Skelettaktionskreise, zerstreute Stütz- und Rollenlager und lineare Anleitung, Drehzapfenisolierung voranbrachte moderne Technologie und spezielle Technologie, kann in dreiachsiger sinusförmiger Erschütterung X, Y, Z abgeschlossen werden Test und gelegentliche Erschütterungsbreitbandtests, durch den klassischen (halb- Welle des trapezoiden, der Säge Zahnes des Sinus,) Impuls und den Schockwartespektrumtest abgeschlossen zu werden. Diese Produkte sind auf Nationalverteidigung, Waffen, Luftfahrt, Aerospace, Kommunikationen, Elektronik, Elektrogeräten, Kommunikationen, Haushaltsgeräten und anderen Gebieten weitverbreitet.
| Modell: ES-3 | |
|---|---|
| Sinusschub | 300kgf |
| Gelegentlicher Schub | 300kgf |
| Auswirkungsschub | 600kgf |
| Frequenzbereich | 2~2500Hz |
| Anhaltende Verschiebung | 25mm |
| Die Auswirkung der Verschiebung | 25mm |
| Höchstgeschwindigkeit | 1.8m/s |
| Maximale Beschleunigung | 981m/s2 |
| Beweglicher Spulendurchmesser | Φ150mm |
| Gewähren Sie Exzentermoment | >196N.m |
| Lastsverbindungspunkt | piont 6 |
| Gleichwertige Masse von beweglichen Teilen | 3kg |
| Countertops schrauben Größe (Standard) | M8 |
| Schraubenleuchttisch (Durchmesser, Umfang) | 8 auf Φ100mm, 8 auf Φ, 200mm. |
| Axiale Isolierungsfrequenz | <3hz> |
| Höchstlast | 120Kg |
| Durchsickern des magnetischen Flusses | <1mt> |
| Maße (ohne zu verpacken) (L×W×H) | 730mm×550mm×650mm |
| Schwingtisch-Gewicht | 450kg |
Vertikales Erschütterungsschüttel-apparat Treffen JESD 22-B103B des Erschütterungs-Testgeräts elektrodynamisches für Komponenten-Eigenschaften:
1. Gut entworfenes dynamisches Kreisskelett, mit einer axialen Resonanzfrequenz des höheren Stadiums.
2. Zwei-magnetischer Stromkreis, Durchsickerntief des magnetischen Flusses, Kompaktbauweise und rational.
3. Rocker-Rod-Rollenlager gerade und Import-orientierte zusammengesetzte Körpersteifheitsorientierung, Exzentertragfähigkeit.
4. Drehzapfenisolierungsgrundlage eingeweiht Hormongebrauch, die Installation der beweglichen Bequemlichkeit.
5. Neue Technologie bewegen sich um das System, um zu garantieren dass der dynamische Kreis der hohen Zuverlässigkeit.
6. Neuer Rohrentwurf und die Kühlwirkung erhöhen.
7. Statische Steifheit, die dynamische Steifigkeit des tragenden kleinen Ballons, die SchwingtischTragfähigkeit anhebend, verbessern Niederfrequenzleistung.
Zusammensetzung vertikalen Erschütterungsschüttel-apparat Treffens JESD 22-B103B des Erschütterungs-Testgeräts elektrodynamischen für Komponenten
Erschütterungsprüfstand, Energie verstärken, Ventilator, Belegtabelle, vertikaler Expander

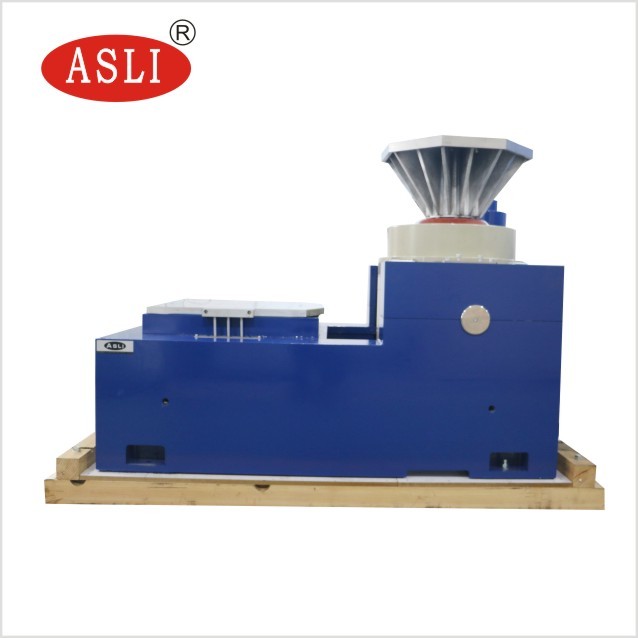

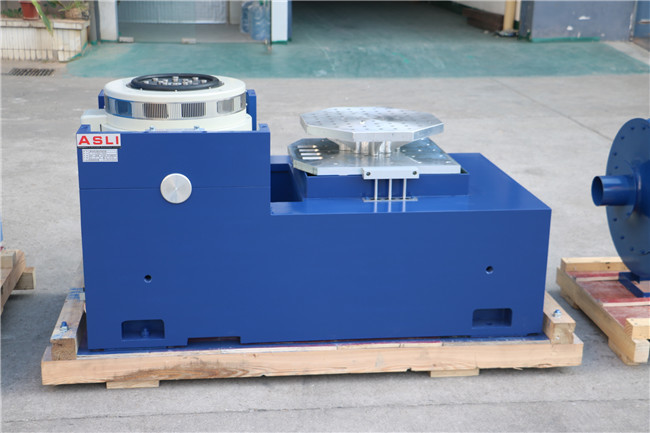

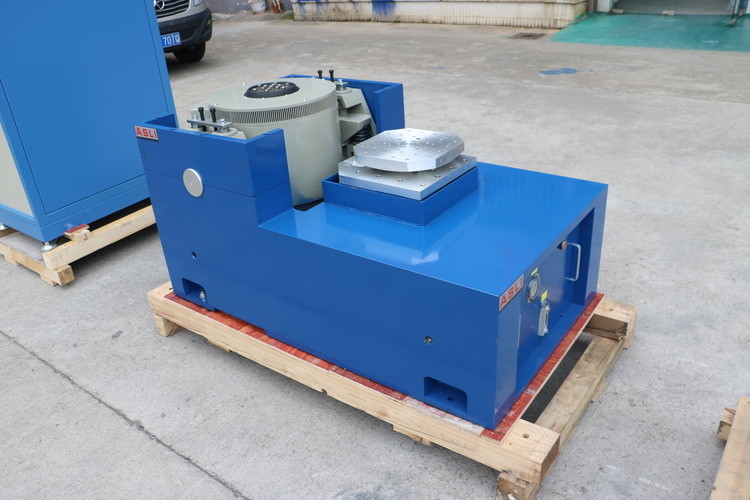

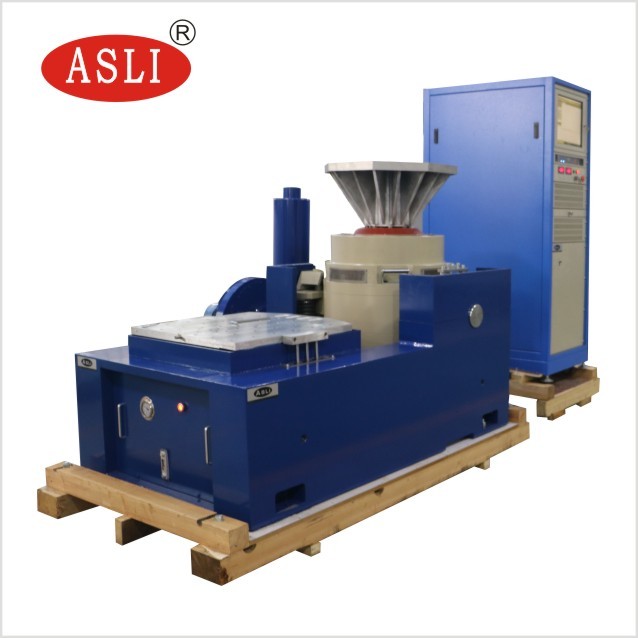

Horizontale Standeigenschaften:
Innerhalb der kleinen ladenden Bank, zum der höheren Beschleunigung und der Arbeitsfrequenz zu verwirklichen, der Belastbarkeit und der Leistung der ganzen Maschinenbank zu verbessern.
Horizontale Bank und Erschütterungsbank sind integrale Art, mit perfekter Struktur, zu installieren und zu justieren die Bequemlichkeit.
Bahn des statischen Drucks, V-Form, mit der Kapazität von Steigung-beständigem und von Neigungladen beständig.
Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.
Vertikale Ausgedehnt-Bankeigenschaften:
Vertikale Ausgedehntbank VT und spezifizierte Klammern, die berechnete Präzision, durchdachter Entwurf, um den Kunden sicherzustellen erwarben die beste Leistung entsprechend perfektem
