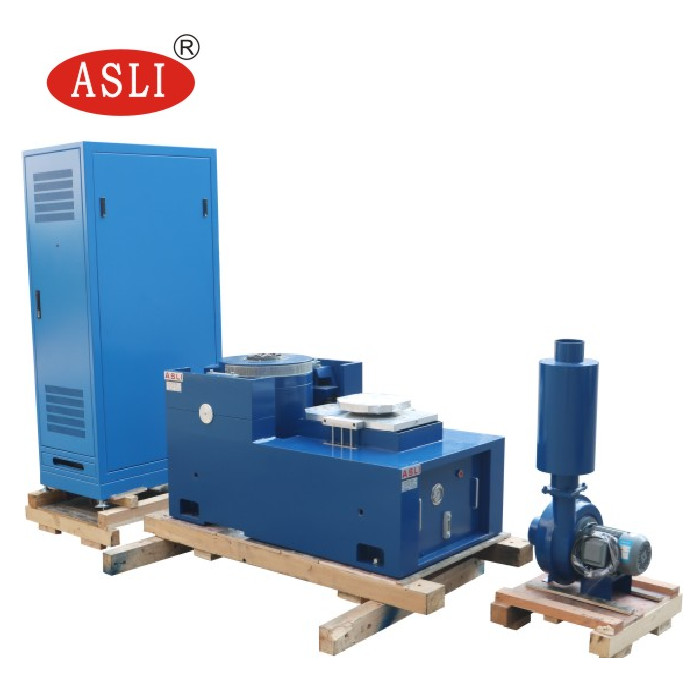

Iec-Erschütterungs-Standard-elektrodynamischer Erschütterungs-Schüttel-Apparat 6000N
Product Details
| Vibrationskraft: | 6000N | Schwingungsrichtung: | Vertikal horizontal |
|---|---|---|---|
| Gewicht der beweglichen Spule: | 6.5 kg | Verlagerung: | 25 mm |
| Max. Beschleunigung: | 100 g | Anwendung: | LED, Autoteile, Verpackung |
| Standard: | IEC | Funktion: | gelegentlich u. Sinus |
| Hervorheben |
Elektrodynamischer Erschütterungs-Standardschüttel-Apparat Iecs,Elektrodynamischer Autoteil-Erschütterungs-Schüttel-Apparat,Verpackenerschütterungs-Schüttel-Apparat |
||
Product Description
Vibrationsprüfgeräte ES-10.pdf
Elektrodynamischer Schwingungsshaker nach IEC-Standard
Funktionsprinzip des Schwingungsschüttlers
Das Funktionsprinzip des elektromagnetischen Vibrationserregers ist ähnlich wie bei einem Lautsprecher, bei dem elektrischeDie Kraft zur Beschleunigung derDas bewegliche Teil wird durch das Gleichgewicht zwischen Antriebsstrom und Magnetstrom erzeugt.Durch die Steuerung des Antriebsstroms kann der Vibrationsgenerator gesteuert werden.
Die maximale Beschleunigungsstufe des elektromagnetischen Schwingungsauslösers wird durch die maximaleBei niedriger Frequenz ist die Verschiebung des beweglichen Teils so eingeschränkt, daß dieDie Resonanzfrequenz des beweglichen Elements wird höher eingestellt.als die Obergrenze des Frequenzbereichs.
Die Leistung des Schwingungsgenerators kann durch die Grafik, die die maximaleDurch die Verwendung eines Log-Log-Graphs wird die Beschränkung der Verschiebungkann durch eine gerade Linie mit einer Neigung von 6 dB/Oktave ausgedrückt werden.
Technische Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Eigenschaften:
1Robuste Aufhängung und lineare Bewegungsführung, hohe Tragfähigkeit, gute Führungsfunktionen, hohe Stabilität.
2. Ladezentrum Airbag mit hoher statischer Steifheit und geringer dynamischer Steifheit, starke Tragfähigkeit, perfekte Leistung bei Amplitudenvariationen.
3Hocheffiziente Leistungsschalter der Klasse D, 3-Sigma-Peakstrom, geringer Stromverbrauch und minimale harmonische Verzerrung.
4- Schnelle Selbstdiagnose mit Sicherheitsverbindung, hohe Sicherheit zuverlässig.
5. Airbag-Schockdämmung für Vibrationsplattform ohne zusätzliches Fundament, perfekte Wiedergabe der Vibrationswelle und Verringerung der Vibrationsübertragbarkeit.
6Horizontale und vertikale Ausbauplattformen für verschiedene Anwendungen.
7Einfache Steuerung.
technische Parameter des horizontalen Expanders:
| Modell | Größe der Bank (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 bis 1000 5 bis 1500 5 bis 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5 bis 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 bis 1000 5 bis 1500 5 bis 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 bis 1000 5 bis 1200 5 bis 2000 |
27.5 33.0 45 |
Wenn Sie Zweifel oder Bedürfnisse über IEC Vibration Standard Elektrodynamische Vibration Shaker haben, zögern Sie bitte nicht, Ihre Anfrage zu senden.
