Ausrüstung für Vibrationsprüfungen ES-6.pdf

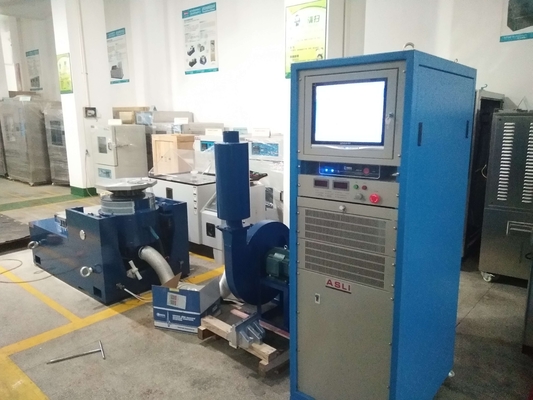

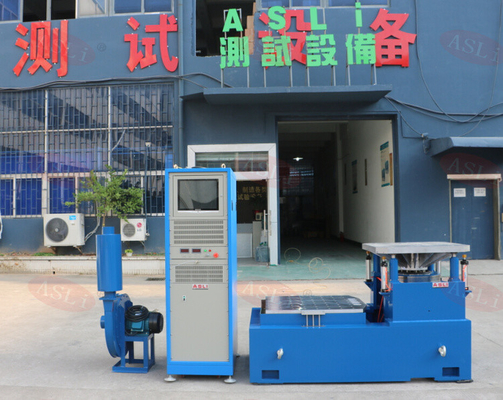

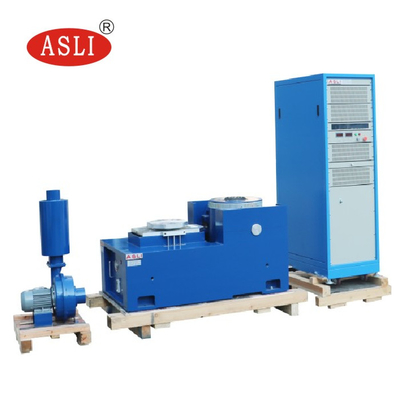

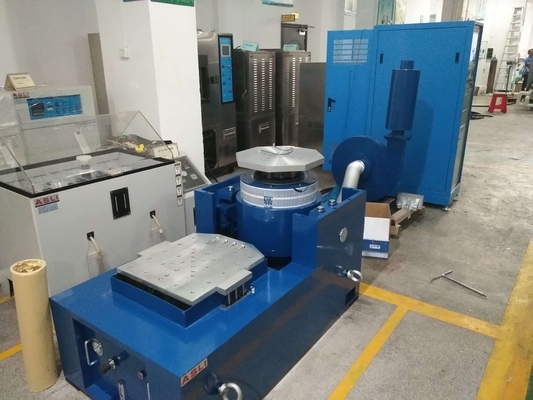

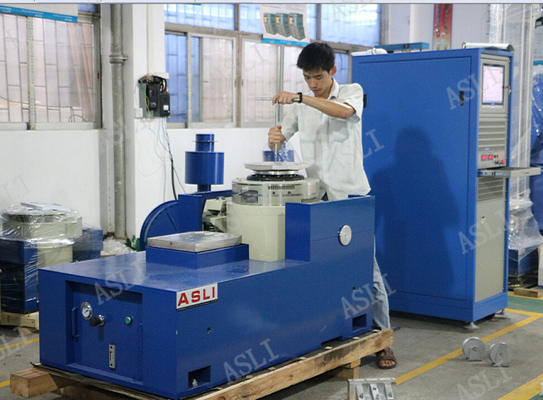

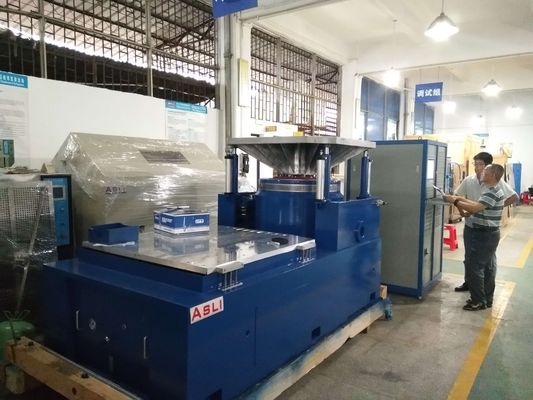

ISO-zertifizierter Fabrikmechanischer Hochfrequenz-Vibrationsschüttler für Fahrzeugschwingungstests
Automotive Vibration Testing Standards IEC 60068 Universal Electrodynamic Vibration Shaker Table are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentDie Maschine ist einfach zu bedienen und kann eine breite Palette von Vibrationsprüfungen nach den Vorgaben der Regierung, der Industrie und der Unternehmen durchführen.
1. Eine kombinierte Struktur aus Prüfkammer und Kühlsystem mit kompaktem und anmutigem Design; unabhängige Konsole
2. Um den Betrieb zu erleichtern; Originalkühlkompressor und Hauptzubehör aus dem Ausland importiert
3Importierte LCD-Kolor-Touchscreen-Controller, mit dem die Fahrzeugtemperatur- und Luftfeuchtigkeit programmiert werden kann;
4. mit R232 Telekommunikationsoberfläche. Um die einzigartigen Anforderungen des Kunden zu erfüllen, können die Benutzer aus verschiedenen Modellen der Vibrationsprüfbank wählen, um sicherzustellen, dass zusätzlich zu guter
5.Wärme-und Luftdichtungssystem, wird diese Vibrationsbank auch eine bemerkenswerte Wirkung von mechanischen Vibrationen
Zuverlässigkeitsprüfgeräte, Stoßschwingungen
| Systemspezifikation | |||
| Systemmodell: | ES- 6 | ||
| Frequenzbereich: | 3 ~ 3500 | ||
| Nennkraft | Sineus N | 6000 | |
| Zufälliges N | 12000 | ||
| Schlag N | 12000 | ||
| Maximaler Acc. | Sinus (m/s2) | 1000 | |
| Zufällig (m/s2 rms) | 1000 | ||
| Schlagkraft ((m/s2) | 2000 | ||
| Höchstgeschwindigkeit. | Sinus (m/s2) | 1.6 | |
| Schlagkraft ((m/s2) | 1.6 | ||
| Maximaler Disp. | Maximale Reisezeit mm (p-p) |
51 | |
| Bewegungsspule | 6.5 kg | ||
| Abmessung der beweglichen Spirale | Durchmesser 230 mm | ||
| Maximale Belastung: | 180 kg | ||
| Name | mit einer Breite von mehr als 20 mm, | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spirale (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Für alle Zweifel oder Bedürfnisse bezüglich des ISO-zertifizierten Fabrik-Mechanischen Schock-Hochfrequenz-Vibrations-Shakers für den Automobil-Vibrationstest, zögern Sie bitte nicht, Ihre Anfrage zu senden.
