Was sind die verschiedenen Arten von Schwingungstests?
Typische Prüffunktionen umfassen Schwingungen mit hoher Kraft (Zufallsschwingung und Sinusschwingung), Stoßschwingungen sowie festgelegte und freie Modalprüfungen.
Dokument zum Speichern herunterladen -- hier klicken ----→Vibrationsprüfgeräte ES-20.pdf
Universalpaket Simulationskarton-Transport-Vibrationsprüfer für Zufalls-Vibrationsprüfungen
Prüfungsanforderungen:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
Hochfrequenz-elektromagnetische Vibrationsprüfer vollständig nach dem Standardkonzept für die Batterieprüfung, Simulation, unter den bestimmten Bedingungen der Vibrationsprüfung der Batterie,die Batterie oder das Batteriepaket an der Vibrationstabelle befestigt ist, die gemäß der vorgeschriebenen Frequenz, Beschleunigung und Verschiebungsart entlang der Batterieprobe Vibrationen von drei gegenseitig senkrechten Richtungen gemessen Batterie nicht lecken sollte,Verliere nicht den Mut., nicht gebrochen, kein Feuer und keine Explosion.
Vibrationsprüfer für den TransportTechnische Parameter:
| Modell |
Nennwert Sine Kraft (N) |
Bewertet zufällig Kraft (N) |
Häufigkeit Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) |
Nennverdrängung (p-p) mm |
Max. Belastung (Kg) | Bewegliche Spirale ((Kg) |
Abmessungen Bewegliche Spirale ((mm) |
| ES-3 | 3000 | 3000 | 3 bis 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 bis 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Zusammensetzung der Vibrationsprüfmaschine:
Schwingungstestbank, Leistungsverstärker, Kühlventilator,Slip-Tisch, vertikaler Expanzer
Horizontale Standmerkmale:
Innerhalb einer kleinen Ladebank, um eine höhere Beschleunigung und Arbeitsfrequenz zu erzielen, um die Ladefähigkeit und Leistung der gesamten Maschine zu verbessern.
Horizontale und Vibrationsbänke sind integraler Typ, mit perfekter Struktur, bequemer Installation und Anpassung.
Statischer Druckbahn, V-förmig, steil- und belastungsbeständig.
Eingebaute Ölpumpe, gute Struktur und einfacher Betrieb.
Vertikale Erweiterte Bänke
VT vertikal erweiterte Bänke und spezifizierte Klemmen, präzise berechnet, aufwändige Konstruktion, um sicherzustellen, dass der Kunde erworben die beste Leistung nach perfekten
Eigenschaften:
1- Ein dynamisches Kreis-Skelett mit einer höheren Achsenresonanzfrequenz.
2- Zwei-magnetische Schaltkreise, Magnetflussleckage gering, kompakte Struktur und rational.
3. Rocker Rod-Rolllager geradlinig und importorientiert Verbundkörper Steifigkeit Orientierung, exzentrische Belastbarkeit.
4- Trunnion Isolations-Stiftung für den Hormongebrauch, die Installation von mobilen Komfort.
5. Fortgeschrittene Technologie bewegen sich um das System, um den dynamischen Kreis von hoher Zuverlässigkeit zu gewährleisten.
6- Neues Kanaldesign und Verbesserung der Kühleffekte.
7. statische Steifheit, dynamische Steifheit des Lagers kleiner Ballon, die Erhöhung der Tragfähigkeit der Vibrationstabelle, Verbesserung der Niedrigfrequenzleistung.

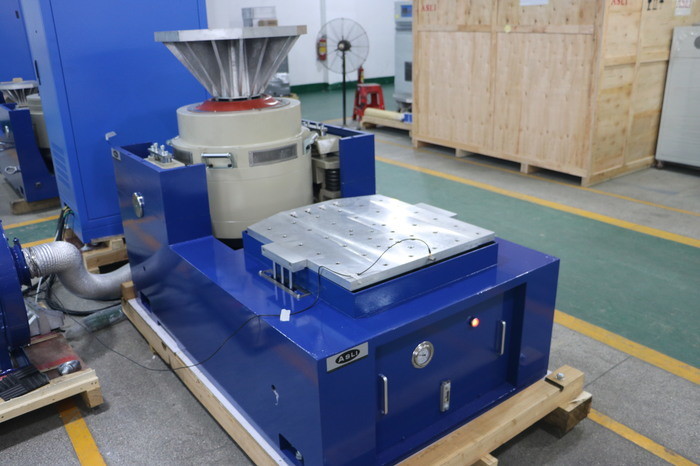

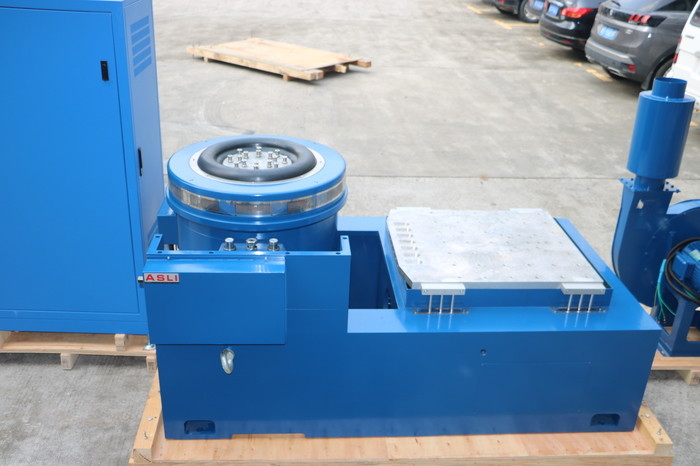

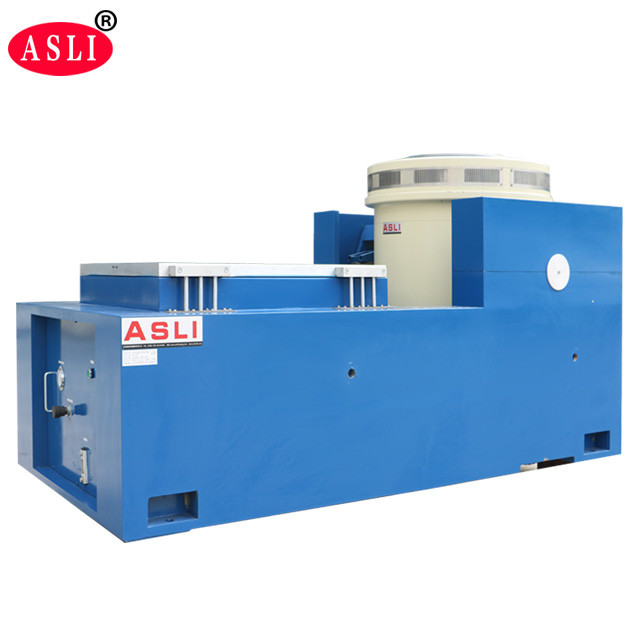

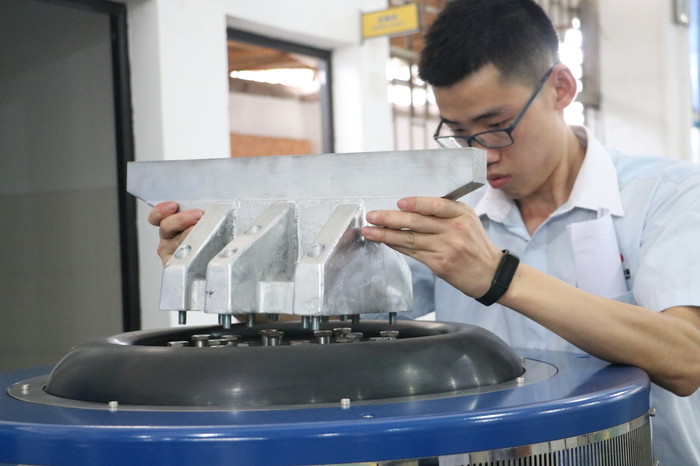

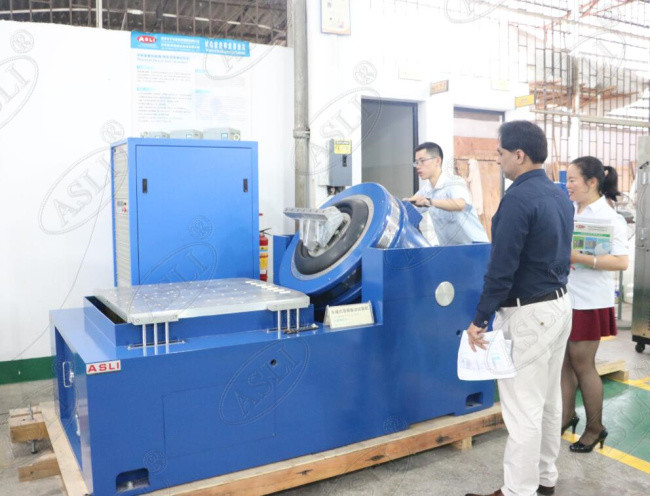

Bilder zur Referenz:
Wenn Sie weitere Informationen über den Universal Package Simulate Carton Transportation Vibration Tester für Zufalls-Vibrationstests benötigen, zögern Sie bitte nicht, Ihre Anfrage zu senden.
