Hochfrequenz-Vibrationsprüfstand ES-30.pdf

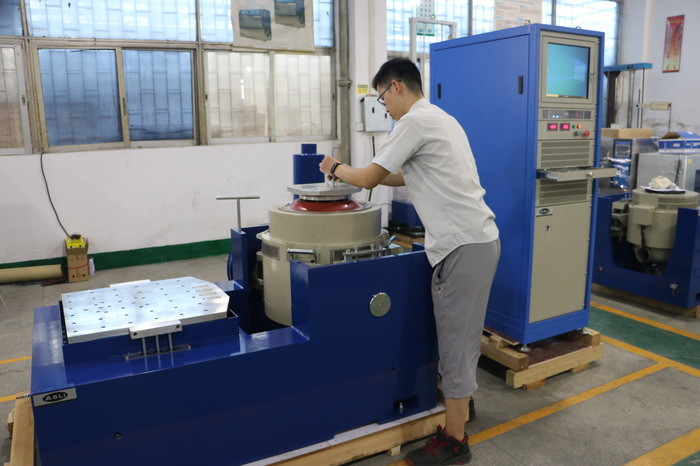

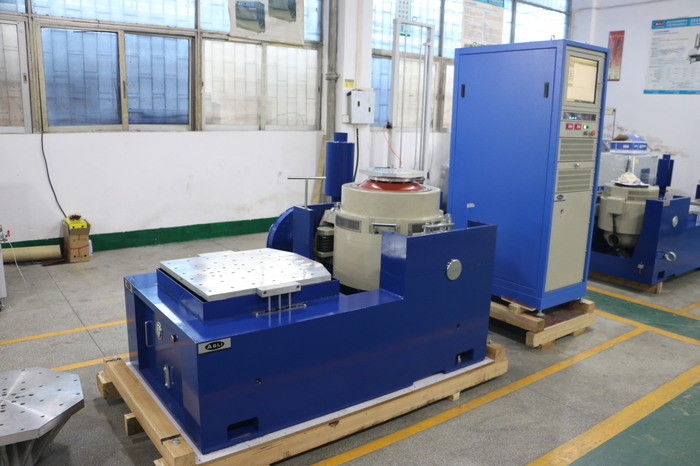

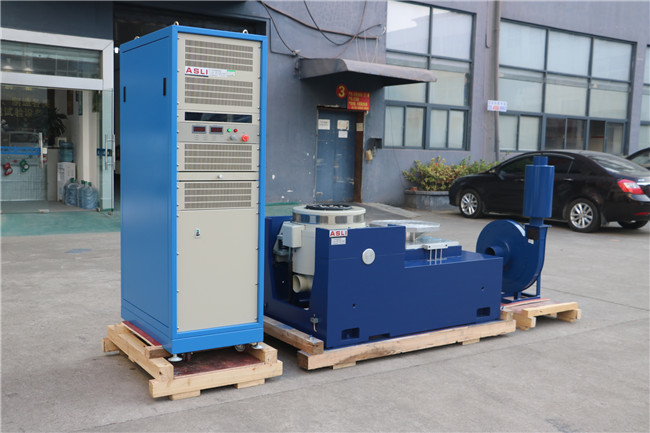

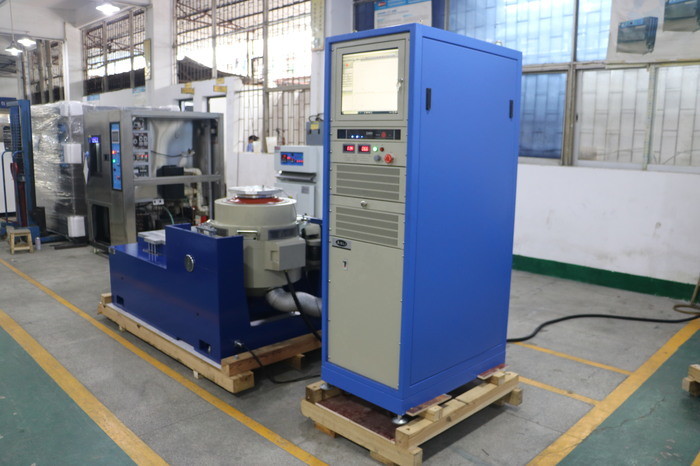

DO-160 Laborgeräte zur Simulation von Transportschwingungen
Funktionsprinzip des Schwingungsschüttlers
Das Funktionsprinzip des Schwingungsmessers ist ähnlich wie bei einem Lautsprecher, bei dem elektrischeDie Kraft zur Beschleunigung derDas bewegliche Teil wird durch das Gleichgewicht zwischen Antriebsstrom und Magnetstrom erzeugt.Durch die Steuerung des Antriebsstroms kann der Vibrationsgenerator gesteuert werden.
Die maximale Beschleunigungsstufe des elektromagnetischen Schwingungsauslösers wird durch die maximaleBei niedriger Frequenz ist die Verschiebung des beweglichen Teils so eingeschränkt, daß dieDie Resonanzfrequenz des beweglichen Elements wird höher eingestellt.als die Obergrenze des Frequenzbereichs.
Die Leistung des Schwingungsgenerators kann durch die Grafik, die die maximaleDurch die Verwendung eines Log-Log-Graphs wird die Beschränkung der Verschiebungkann durch eine gerade Linie mit einer Neigung von 6 dB/Oktave ausgedrückt werden.
| Schüttler | |
| Sine-Kraft (Gipfel) | 30 kN |
| Schlagkraft (Spitze) | 60 kN |
| Frequenzbereich | 5~2800Hz |
| Verlagerung (kontinuierlich) | 100 mm |
| Max. Geschwindigkeit | 10,8 m/s |
| Max. Beschleunigung | 100 G |
| Durchmesser der Rüstung | 445 mm |
| Resonanzfrequenz der ersten Ordnung | 2,400 Hz |
| Erlaubtes Exzentrikmoment | > 500 Nxm |
| Gewicht der Rüstung | 40 kg |
| Abmessung der HE/ST-Schraube | M10 (metrisch) |
| Frequenz zur Isolierung von Achsvibrationen | 3 Hz |
| Max. Nutzlast | 500 kg |
| Leckage des Magnetstroms | ≤ 1 mT |
| Abmessungen (L × W × H, nicht verpackt) | 1,330x860x1,250 mm |
| Gewicht (unverpackt) | 2,500 kg |
| Einrichtung | Gummimatte (Verankerungsschrauben erforderlich) |

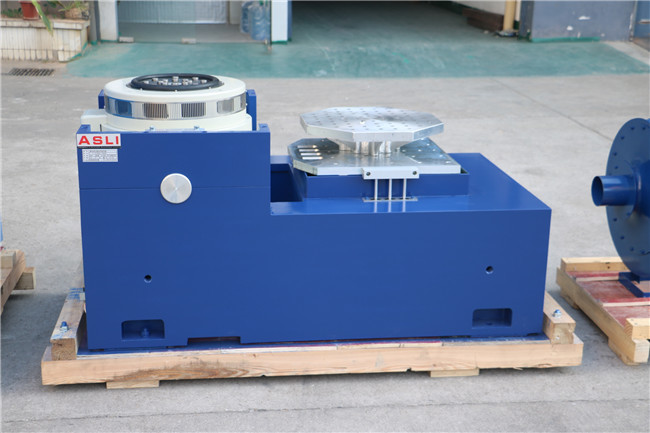

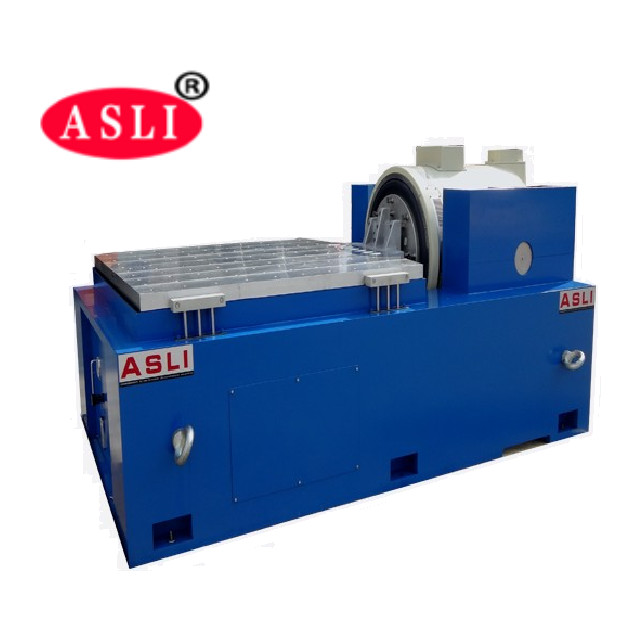

Hochfrequenz-Vibrationsschüttler Eigenschaften:
1Robuste Aufhängung und lineare Bewegungsführung, hohe Tragfähigkeit, gute Führungsfunktionen, hohe Stabilität.
2. Ladezentrum Airbag mit hoher statischer Steifheit und geringer dynamischer Steifheit, starke Tragfähigkeit, perfekte Leistung bei Amplitudenvariationen.
3Hocheffiziente Leistungsschalter der Klasse D, 3-Sigma-Peakstrom, geringer Stromverbrauch und minimale harmonische Verzerrung.
4- Schnelle Selbstdiagnose mit Sicherheitsverbindung, hohe Sicherheit zuverlässig.
5. Airbag-Schockdämmung für Vibrationsplattform ohne zusätzliches Fundament, perfekte Wiedergabe der Vibrationswelle und Verringerung der Vibrationsübertragbarkeit.
6Horizontale und vertikale Ausbauplattformen für verschiedene Anwendungen.
7Einfache Steuerung.
Die allgemeine Formel zur Berechnung des Kraftvektors von Vibrationssystemen:
Kraft ((N) = Masse ((kg) x Beschleunigung ((m/s2 oder g) x1.3 SicherheitsfaktorenF=MA*1.3
Masse = Schüttlerverstärkung + Prüfvorrichtung + Befestigungsgegenstand (vertikaler Tisch/Schubtisch mit Steuerstange)
wenn Sie weitere Informationen überDO-160 Laborgeräte zur Simulation von Transportschwingungen, zögern Sie nicht, Ihre Anfrage zu senden.
