Was ist ein Vibrationstest?
Im Umweltlabor,Vibrationsprüfungen werden im Rahmen des Qualitätssicherungsprogramms eines Unternehmens zusammen mit z. B. Temperatur- und Feuchtigkeitsprüfungen durchgeführt, um die Zuverlässigkeit des Produkts zu gewährleisten..
Vibrationsprüfsysteme werden verwendet, um Resonanzfrequenzen von Produkt- und Verpackungskonstruktionen zu bewerten und die zufällige Vibration zu simulieren, die in der Verteilung oder in der Umgebung vorkommt.
Dokument zum Speichern herunterladen -- hier klicken ----→ Vibrationstemperaturprüfmaschine THV-Volume.pdf
|
Name
|

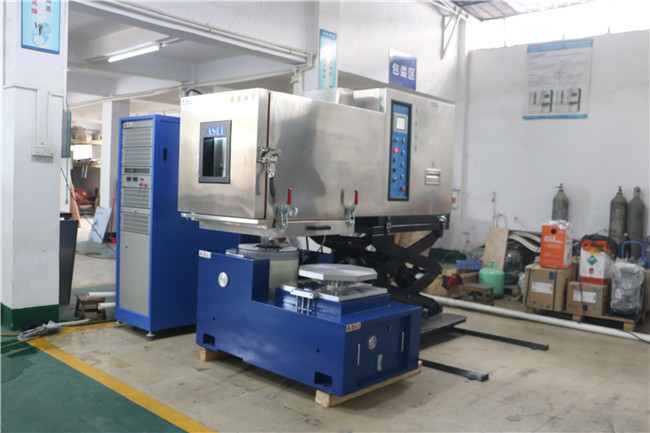

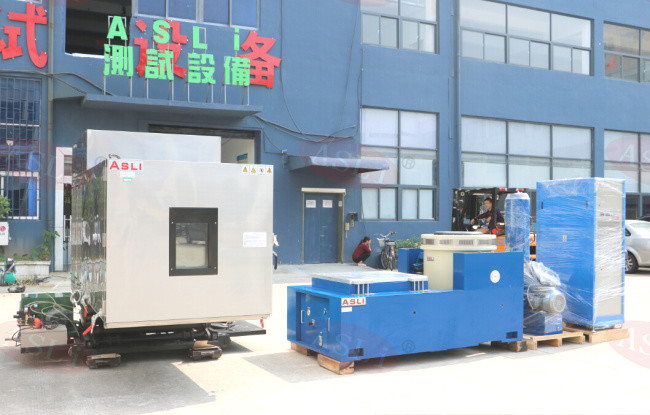

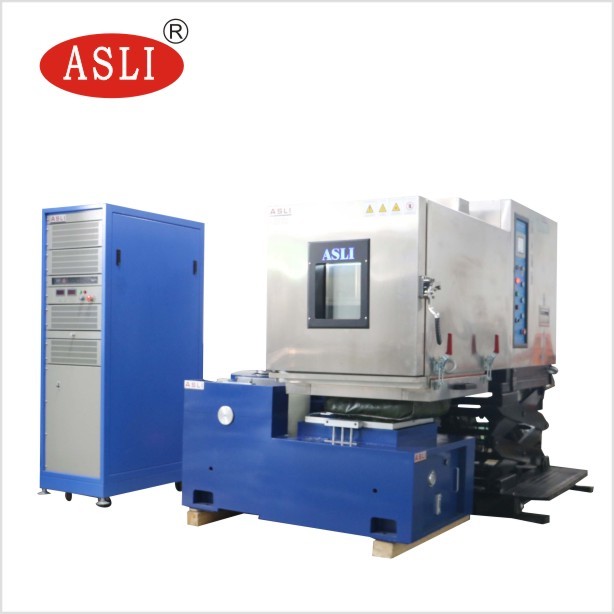

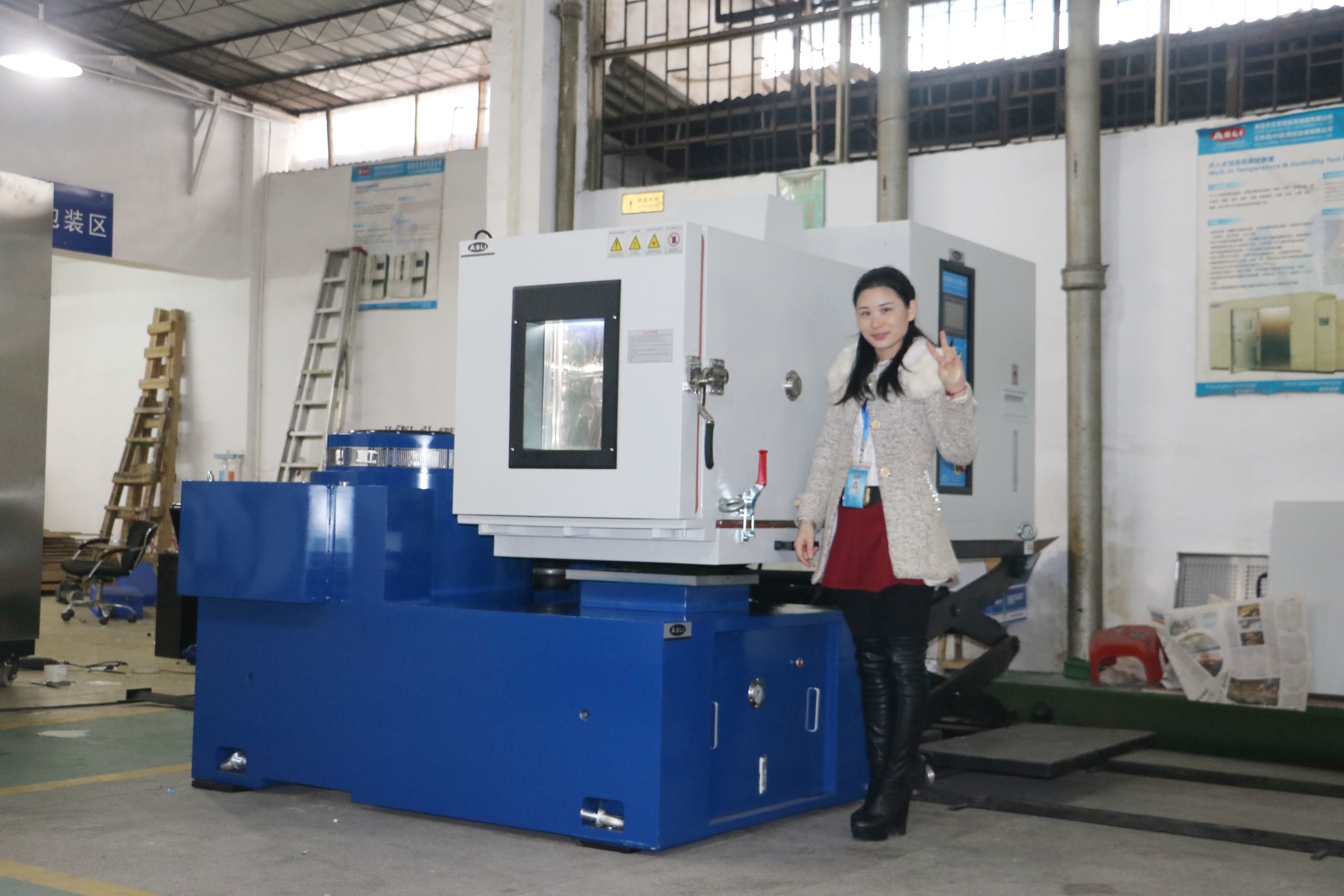

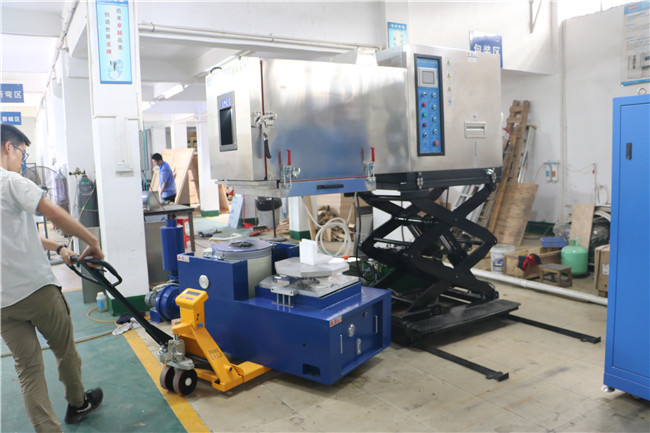

3-Achsen-Vibrationsprüfmaschine zur Prüfung von Temperatur, Feuchtigkeit und Schwingungen mit großer Kraft- Umweltkammer
|
||
|
Modell
|
THV-408 ((A~F)
|
Die Ausrüstung ist in der Lage, die in der Anlage angegebenen Anforderungen zu erfüllen.
|
THV-1500 ((A~F)
|
|
Inneres Maß WxHxD(mm)
|
600x850x800
|
1000x1000x1000
|
1500x1500x1500
|
|
Außendimension WxHxD (mm)
|
850x1950x2100
|
1300x2200x2400
|
1800x2400x3000
|
|
Temperaturbereich
|
Niedrige Temperatur: (A:25oC; B:0oC; C:-20oC; D: -40oC; E: -60oC; F:-70oC)
Hohe Temperatur: 100 °C (~ 150 °C)
|
||
|
Luftfeuchtigkeit
|
20%~98% R.H. ((10%-98% R.H. / 5%-98% R.H. ist eine spezielle optionale Bedingung, benötigen Dehumidifier)
|
||
|
Kontrollgenauigkeit von Temperatur und Luftfeuchtigkeit
|
±0,5 °C; ±2,5% RH
|
||
|
Temperaturanstieg / Abfallgeschwindigkeit
|
Temperaturanstieg von ca. 0,1 bis 3,0 °C/min;
Temperaturrückgang von ca. 0,1 bis 1,2 °C/min; (Fallgeschwindigkeit Min.1.5 °C/min ist optional) |
||
|
Schutzvorrichtungen
|
Sicherungsfreier Schalter, Überlastschalter für Kompressor, Hoch- und Niederspannungs-Kühlmittelschalter, Überfeuchtungs- und Übertemperaturschalter, Sicherungen, Fehlerwarnsystem,Warnschutz für die kurzzeitige Lagerung von Wasser
|
||
|

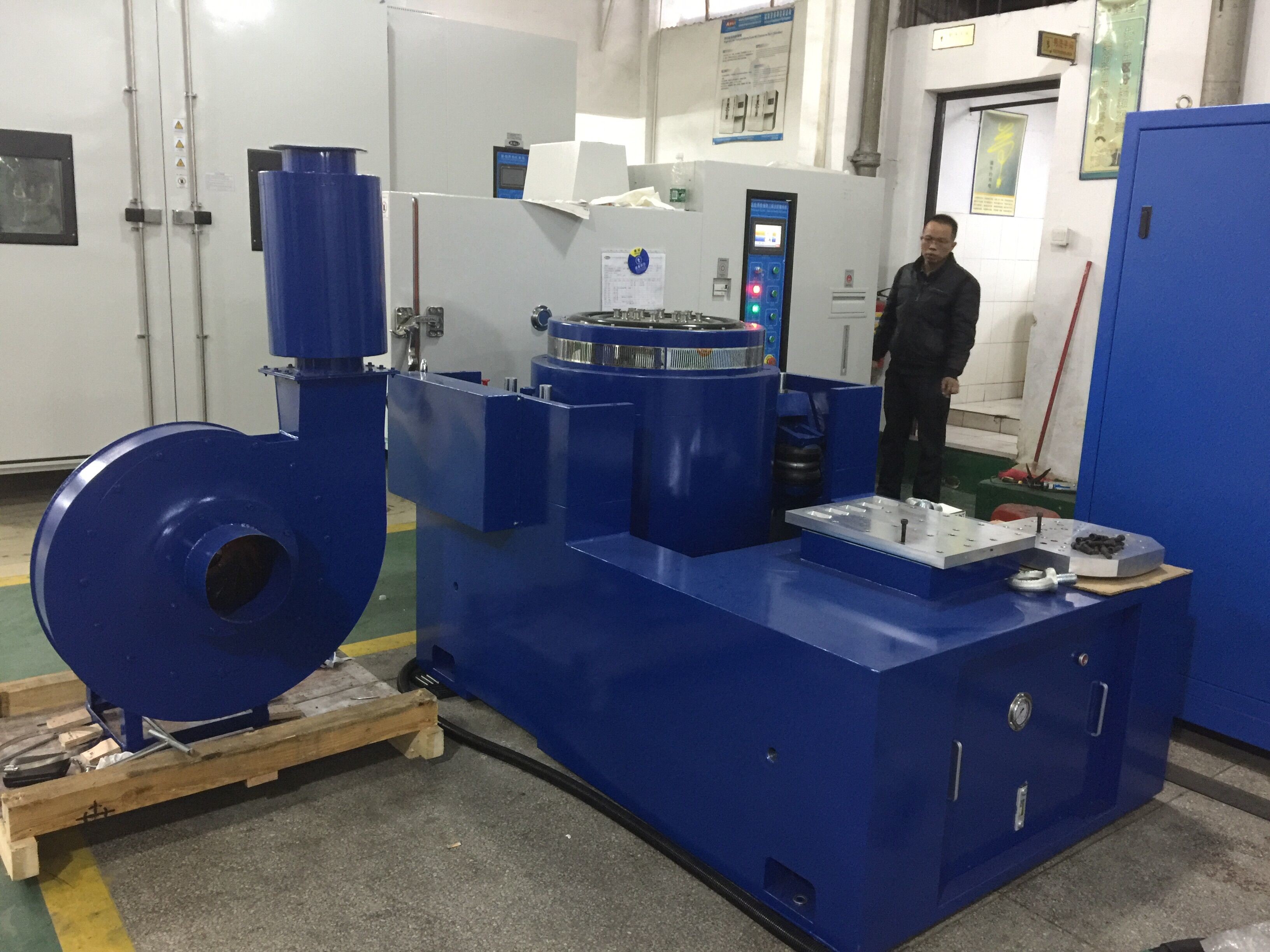

Vibrationsprüfgeräte
|
Wählen Sie die richtige Vibration Testbank nach Kunden Test Zustand, die technischen Parameter bitte nehmen Elektrodynamik Typ Vibration Tester Parameter in diesem Katalog zur Referenz
|
||
|
Modell
|
ES-3
|
ES-3a
|
ES-6
|
ES-6a
|
ES-10
|
ES-20
|
ES-30
|
ES-40
|
ES-50
|
|
Nennkraft Sine (N)
|
3000
|
3000
|
6000
|
6000
|
10000
|
20000
|
30000
|
40000
|
50000
|
|
Bewertet zufällig
|
3000
|
3000
|
6000
|
6000
|
10000
|
20000
|
30000
|
40000
|
50000
|
|
Kraft (N)
|
3 bis 3500
|
3 bis 3500
|
3 bis 3500
|
3 bis 3500
|
3 bis 3000
|
3 bis 3000
|
3-2800
|
3-2800
|
3-2700
|
|
Frequenzbereich (Hz)
|
1000
|
400
|
1000
|
1000
|
1000 |
1000
|
1000
|
1000
|
1000
|
|
Nennbeschleunigung (m/s2)
|
1.6
|
1.6
|
1.6
|
1.6
|
1.8
|
1.8
|
1.8
|
1.8
|
1.8
|
|
Nenngeschwindigkeit (m/s)
|
25
|
40
|
25
|
51
|
51
|
51
|
5l
|
51
|
51
|
|
Nennverlagerung (p-p) mm
|
100
|
120
|
180
|
250
|
270
|
300
|
450
|
500
|
750
|
|
Max. Belastung (Kg)
|
3.5
|
9
|
6.5
|
12
|
14
|
30
|
40
|
50
|
50
|
|
Bewegliche Spirale (Kg)
|
Φ150
|
Φ230
|
Φ230
|
Φ230
|
Φ240
|
Φ320
|
Φ450
|
Φ450
|
Φ450
|
