Verhältnismäßig nützliche vertikale und horizontale Hochfrequenz-Elektrodynamik-Vibrationsprüfer
Was ist der Unterschied zwischen Zufallstest und SINE-Test?
Sinus-Vibrationstests sind nicht so hilfreich wie zufällige Tests, weil ein Sinus-Test sich auf eine einzelne Frequenz konzentriert.erregt alle Frequenzen in einem definierten Spektrum zu einem bestimmten ZeitpunktIch habe gehört, dass man ein kontinuierliches Spektrum, sagen wir 10-2000Hz, als 1990 Sinuswellen mit einem Hertz Abstand beschreibt.Sinuswellen haben konstante Amplitude und PhaseWenn es 1990 von ihnen gäbe, wäre die Gesamtheit zufällig? Nein. Damit die Gesamtheit zufällig wäre, müssten die Amplitude und die Anfangsphase jedes Stückes zufällig variieren.UnvorhersehbarUnvorhersehbare Schwankungen sind das, was wir mit zufälligen Vibrationen verstehen.

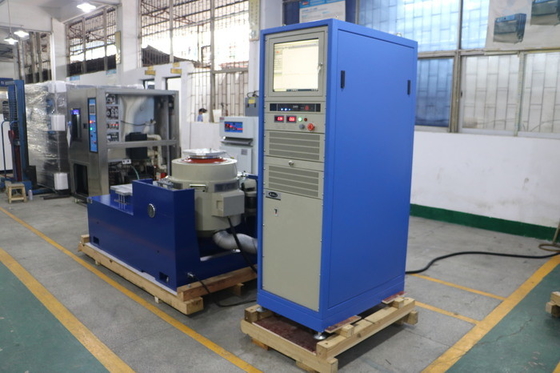

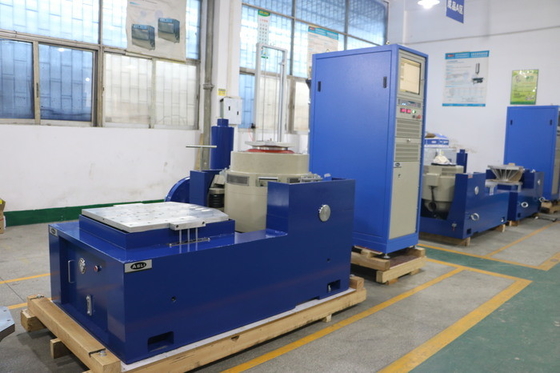

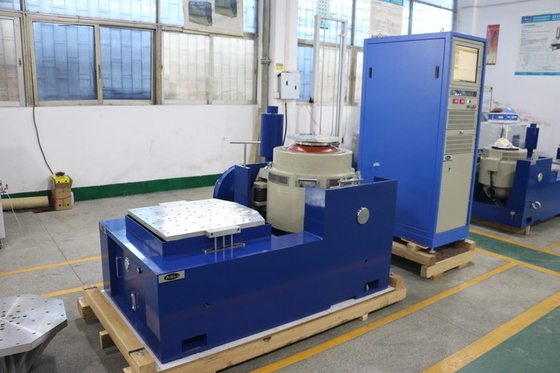

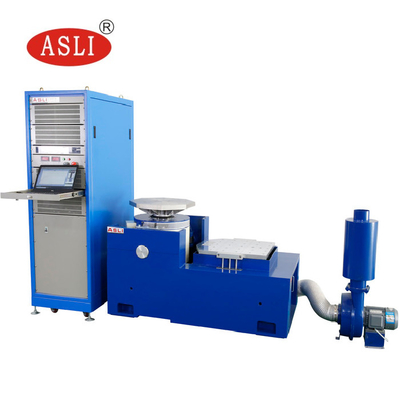

Zusammensetzung des Prüfsystems

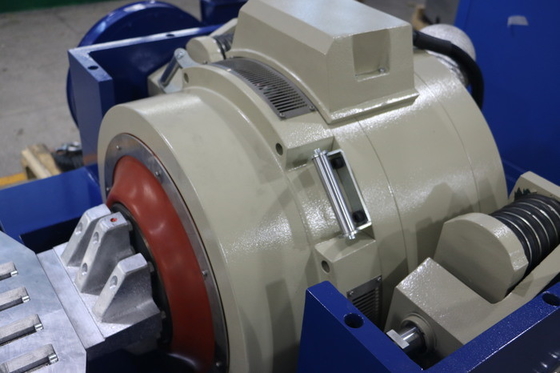

1Ein-Teil-Generator für horizontale Vibrationen

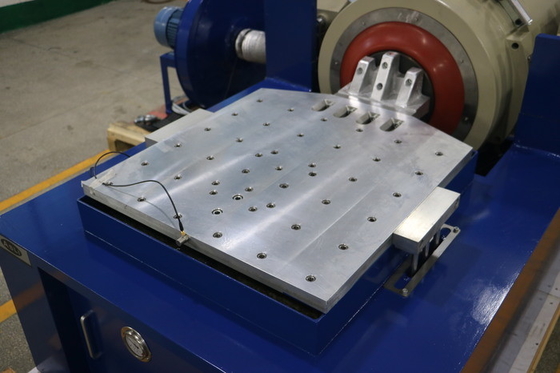

2. Vertikaler Ausdehnungstafel
3Kühlventilator mit Schalldämpfer
4. Digitale Schaltleistung Verstärker
5Multifunktions-Vibrationsmessgerät.
Spezifikation
| Name | Fahrzeugbatterie EN50604 IEC62133 UN38.3 Vibrationsprüfbank für Labortests | ||||||||
| Modell | Nennkraft Sine (N) | Nennwert der zufälligen Kraft (N) | Frequenzbereich (Hz) | Nennbeschleunigung (m/s2) | Nenngeschwindigkeit ((m/s) | Nennverlagerung (p-p) mm | Max. Belastung (Kg) | Bewegliche Spirale (Kg) | Abmessung der beweglichen Spirale (mm) |
| ES-6 | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 bis 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 bis 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 bis 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
